基于飞桨和Airsim的自动驾驶强化学习初探

一、项目背景

近年来，在工业4.0、物联网和虚拟现实等的高速发展下，自动驾驶逐渐成为汽车行业的研究热点，期望汽车可以根据当前道路状态获得动作策略，进而自动行驶到目标点。 当然，真实道路下的实验固然重要，但受限于成本、安全性等因素，当前作为算法验证手段。而算法开发则通常在虚拟环境中进行。微软开源了基于虚幻4引擎的一款用于模拟自动驾驶的工具AirSim。

本项目基于飞桨强化学习模块PARL，构建Airsim虚拟环境下的自动驾驶强化学习开发环境。

二、环境配置

运行本项目的硬件配置为Invidia GTX 1050Ti，在对应的anaconda中提前配置好了python3.7和paddlepaddle，建立了环境paddle_env。

2.1模拟器安装

（1）安装Epic Game launcher；

（2）在launch中安装Unreal Engine 4.27.2（此处强烈建议选择此版本！否则后面会有问题）；

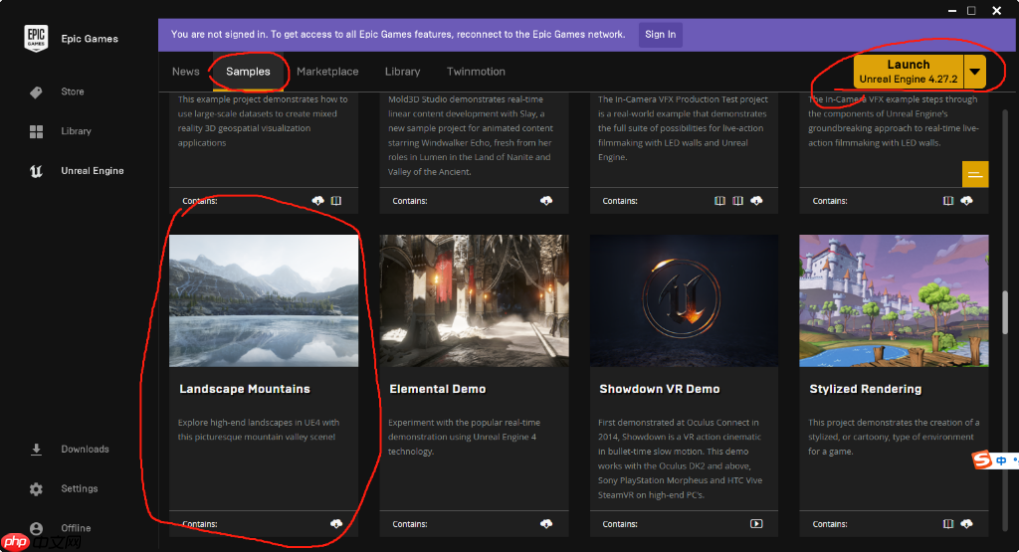

（3）在Samples中安装地图Landscape Mountains。

2.2编译AirSim插件

（1）下载VS Studio2019，组件选择使用C++的桌面开发和Windows 10 SDK(10.0.18362.0)；

（2）在“运行”-> cmd中，切换至本机的D盘，下载AirSim源代码；

$ git clone https://github.com/Microsoft/AirSim.git

（3）打开菜单VS Studio 2019下的Developer Command Prompt for VS 2019，在项目根目录（本文中为D:AirSim，后续采用$ProjectRoot表示）中输入命令：build.cmd；

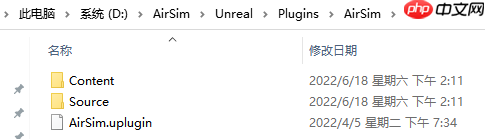

（4）检查插件目录：$ProjectRootUnrealPlugins 看插件是否生成。

2.3 确认VS 2019环境配置

（1）启动Developer Command Prompt for VS 2019，在$ProjectRootUnrealEnvironmentsBlocks目录下输入命令：update_from_git.bat；

（2）在弹出窗口选择当前版本，关联当前引擎；

（3）进入文件夹双击Blocks.sln, VS2019自动启动；

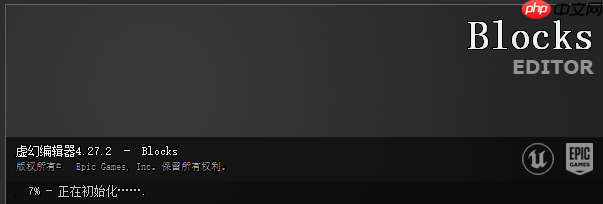

（4）将编译选项设置为：DebugGame_Editor + Win64，右键Blocks选择“设为启动项目”，点击菜单“调试”–>“开始调试”，虚幻编辑器启动；

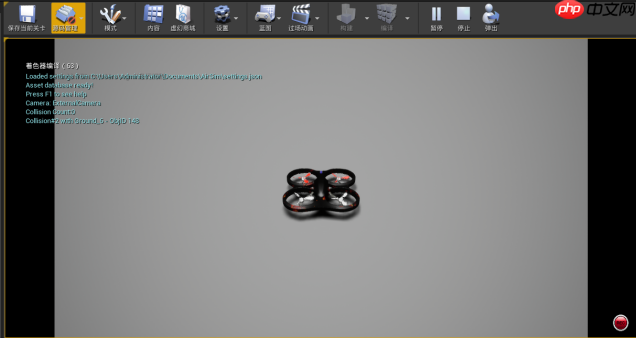

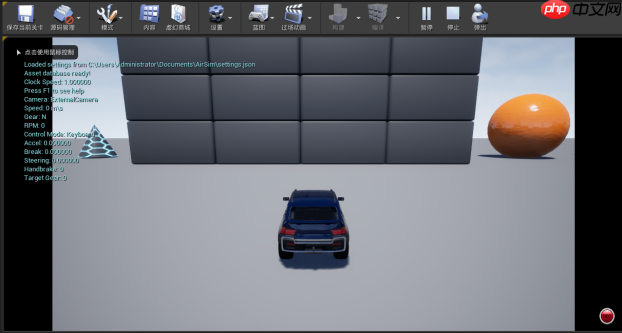

（5）点击“运行”，选择“YES”可看到汽车出现在环境中；选择“NO”则出现四旋翼无人机。

2.4 配置Visual Studio 2019 + LandscapeMountains

（1）进入文件夹（D:Unreal EngineLandscapeMountains），打开文件LandscapeMountains.uproject，选择用当前Unreal版本打开；

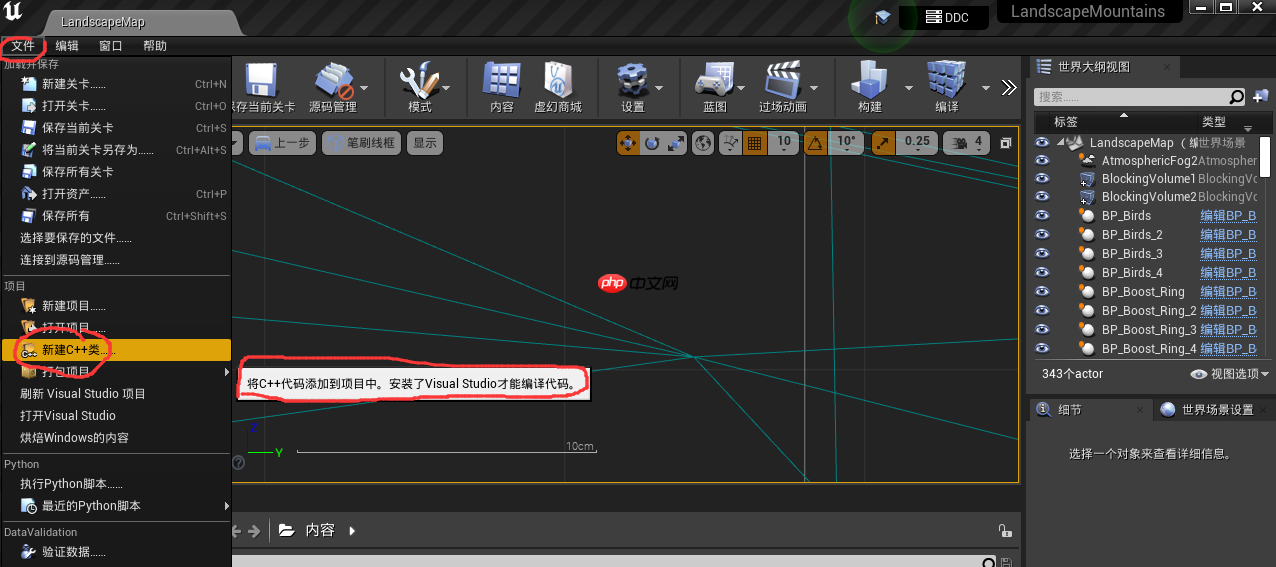

（2）在“文件->新建C++类”，触发编译VS 2019项目LandscapeMountains.sln；

（3）将先前编译好的Unreal/Plusins复制到文件夹中；

（4）关闭所有相关项目，重新打开文件LandscapeMountains.uproject，提示AirSim需要重新构建，点击确定；

（5）用文本编辑器编辑文件LandscapeMountains.uproject，如下修改：

{"FileVersion": 3,"EngineAssociation": "4.27","Category": "Samples","Description": "","Modules": [    {        "Name": "LandscapeMountains",        "Type": "Runtime",        "LoadingPhase": "Default",                                            "AdditionalDependencies": [                                                    "AirSim"                                             ]    }],"TargetPlatforms": [    "MacNoEditor",    "WindowsNoEditor"],            "Plugins": [                   {                         "Name": "AirSim",                         "Enabled": true                   }            ],"EpicSampleNameHash": "1226740271"

}

（6）用文本编辑器编辑ConfigDefaultGame.ini，如下修改

[/Script/EngineSettings.GeneralProjectSettings]Description=Description=A showcase of the Landscape and foliage tools, featuring a heightmap and layers imported from World Machine..ProjectID=2F9E755244BE3FD42C78DA99BE9702D5ProjectName=Landscape Mountains Showcase+MapsToCook=(FilePath="/AirSim/AirSimAssets")

（7）保存并关闭所有相关窗口后，右键文件LandscapeMountains.uproject，点击Generate Visual Studio Project Files ； （8）双击LandscapeMountains.sln，打开VS 2019，将其“设为启动项目”，编译选项设置为“DebugGame Editor”和“Win64”，点击开始调试(F5)。程序会自动打开Unreal编辑器；

（9）在右上窗口搜索“PlayerStart”对象，点击，右下角为详细信息，删除其他Player Start[00 - 99],并在主窗口中把它移动到一条路上；

（10）点击菜单“窗口” –> 世界场景设置 在右下角“详细”页签旁边打开World Settings。在World Settings里面选中的“游戏模式”–> “游戏模式重载”选中选项：“AirSimGameMode”；

（11）点击菜单中“保存所有”，点击“运行”，可启动自动驾驶环境。

2.5检查学习环境配置

（1）在Anaconda环境中，确认python、paddle、pip都已正确安装；

（2）安装下面几个库：

# 安装Unreal和python之间的通讯协议pip install msgpack-rpc-python# 安装airsim的python库pip install airsim==1.6.0  （版本推荐）# 安装gym库pip install gym==0.18.0（版本推荐）# 安装parl库pip install parl

接下来，就可以愉快的开车了！

三、运行

首先，依照2.4(11)开启驾驶环境，随后开始开车！

3.1键盘控制

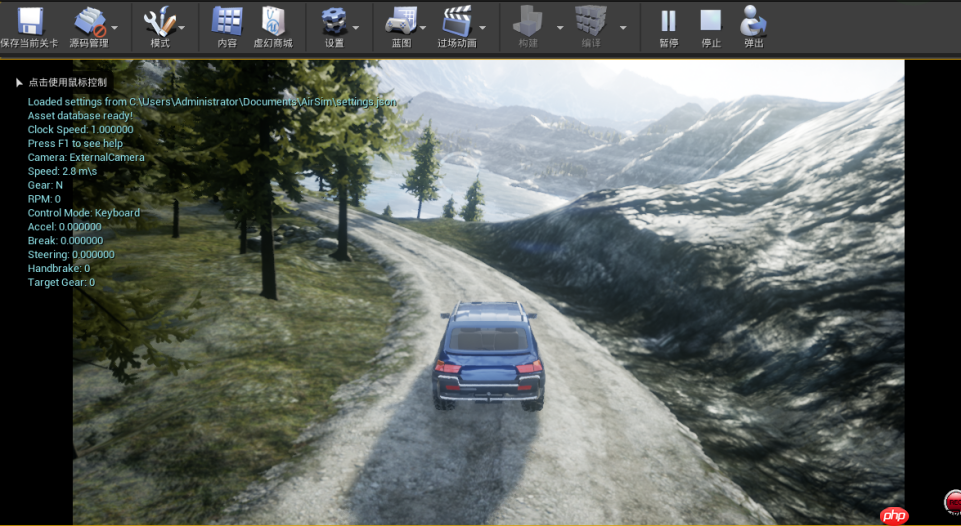

在环境中，可以采用方向键体验山地赛车的乐趣~

3.2 python脚本汽车控制

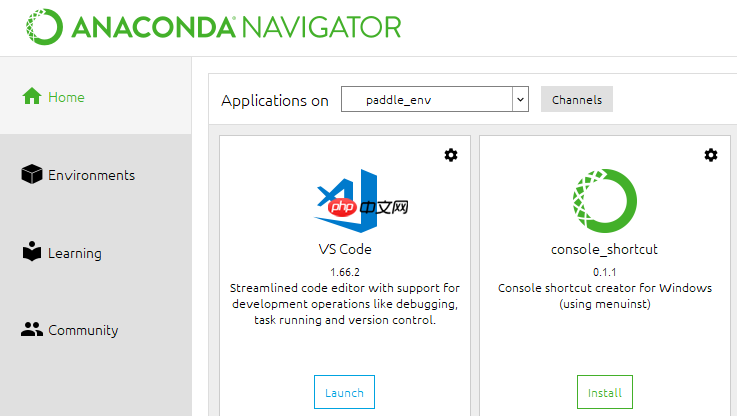

在Anaconda中启动VS Code，打开文件夹（D:AirSimPythonClientcar），运行hello_car.py，可见汽车在脚本的控制下分别进行向前、向前+右转、向后+右转的顺序运动。证明可通过python脚本控制虚拟环境中的汽车，前面的环境配置是无误的。

3.3强化学习训练

在Anaconda中启动VS Code，打开文件夹（D:AirSim_PaddleAirSim_Paddle），运行train.py，可看到在虚拟环境中进行的强化学习自动运行循环，并在VS终端中反馈每个循环的loss值。

四、强化学习平台简介

4.1强化学习基本概念

强化学习是机器学习领域之一，受到行为心理学的启发，主要关注智能体如何在环境中采取不同的行动，以最大限度地提高累积奖励。

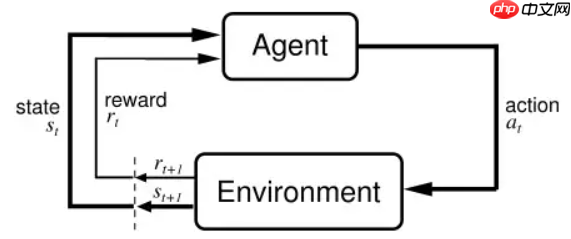

强化学习主要由智能体（Agent）、环境（Environment）、状态（State）、动作（Action）、奖励（Reward）组成。智能体执行了某个动作后，环境将会转换到一个新的状态，对于该新的状态环境会给出奖励信号（正奖励或者负奖励）。随后，智能体根据新的状态和环境反馈的奖励，按照一定的策略执行新的动作。上述过程为智能体和环境通过状态、动作、奖励进行交互的方式。因此，强化学习算法的开发主要为对以上五部分的定义，以及通过算法（algorithms）对动作进行更新，进而形成完整的策略（Policy）。

最初的强化学习方法为Q-Learning，其采用Q表格的形式定义离散的动作空间，但对于高维度、连续的空间会难以进行。DeepMind采用深度学习替代Q表格，开发出深度强化学习算法DQN。随后，研究者开发出ReplayMemory机制，从记录的经验池中随机选取采样进行梯度下降，可以极大地提升数据利用率，减少连续样本的相关性和方差，稳定和改善DQN的收敛性能。

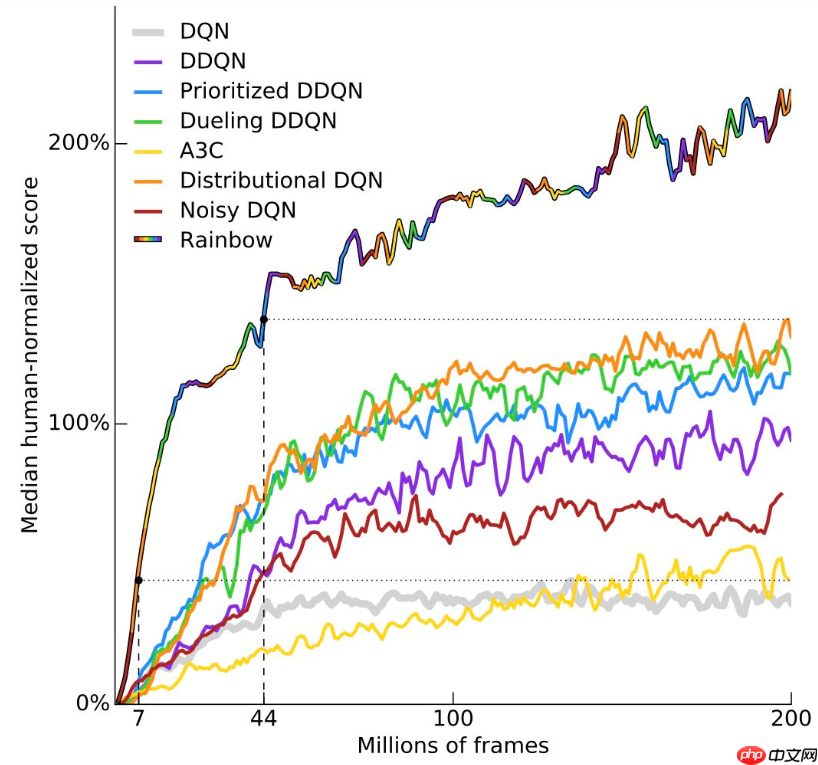

经过研究者们的进一步开发，对DQN出现了多种变体。DeepMind对这些变体的特性进行了集成，形成了RainBow算法，效果惊人！采用的特性包括：

·Double DQN

·Prioritized experience replay

·Dueling network architecture

·Multi-step bootstrap

·Distributional DQN

·Noisy DQN

4.2 AirSim_Paddle简介

AirSim_Paddle为gym格式下，调用parl在AirSim虚拟环境中进行强化学习训练的标准格式包。其中，airgym文件夹下包含各类环境，airsim_env.py为类的头文件，预定义了状态空间、动作空间、奖励函数计算方法和环境重置等函数，car_env.py中为自动驾驶汽车详细环境设置，drone_env.py为四旋翼无人机详细环境设置。

强化学习中智能体需要包含以下结构：模型（model）、算法（algoritihm）和代理（agent）。

在外部文件夹中，model.py构建了前向网络，输入为当前的环境状态（state）；算法，根据定义和损失函数更新模型；agent.py为负责算法与环境的交互，在交互过程中把生成的数据提供给 Algorithm 来更新模型( Model )，也就是数据和算法的交互一般定义在这里。

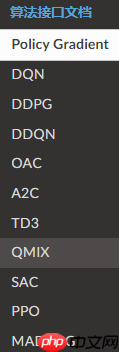

train.py为主程序，用于模型的训练，飞桨集成了多种经典的RL算法，可以通过以下语句进行引入：
