[AI特训营第三期]基于半监督ppyoloe垃圾车检测

一、项目背景

随着城市化进程的加速，城市垃圾数量不断增多。然而，由于缺乏有效的垃圾处理和监管体系，一些不法分子驾驶垃圾车偷盗垃圾。这不仅严重破坏了环境卫生，还对人们的健康造成了威胁。 为了解决这个问题，我们开发此项目的项目，旨在通过智能技术手段，检测出垃圾车，并监控它们的行为。本项目map@0.5高于0.9，表现优秀。同时利用了半监督的方法，充分利用了数据集。



二、项目任务说明

该项目将采用先进的机器视觉技术和深度学习算法，对垃圾车进行实时监测和识别，便于后续管理。

免费影视、动漫、音乐、游戏、小说资源长期稳定更新！ 👉 点此立即查看 👈

三、数据说明

本项目数据为卡车倾倒垃圾数据集，为VOC格式，数据集中只给出部分图片的标注信息，并且存在格式错误，数据错误。数据下载地址：下载地址

数据集导航

truck_waste_dataset/images 存放图片truck_waste_dataset/xml_label 存放标注文件

四、代码实现

In [ ]

#解压数据集!unzip data/data198415/archive.zip

登录后复制    In [ ]

#下载PaddleDetection!git clone https://gitee.com/PaddlePaddle/PaddleDetection.git #从gitee上下载速度会快一些

登录后复制    In [ ]

#安装PaddleDetection相关依赖!pip install motmetrics!pip install pycocotools!pip install -U scikit-image!pip install -r PaddleDetection/requirements.txt!python  PaddleDetection/setup.py install

登录后复制    In [ ]

#导入相关的包import randomimport osimport xml.dom.minidomimport cv2from PIL import Imageimport numpy as npimport pandas as pdimport shutilimport jsonimport globimport matplotlib.pyplot as pltimport matplotlib.patches as patchesimport seaborn as snsfrom matplotlib.font_manager import FontProperties

登录后复制

4.0 清洗数据集

In [1]

#如果是标准的COCO的数据集，则无需进行清洗转换

登录后复制    In [ ]

#重写xml文件，标签中有空格无法转COCOdef change_one_xml(xml_path, xml_dw, update_content):    # 打开xml文档    dom=xml.dom.minidom.parse(xml_path)    root=dom.documentElement    # 查找修改路劲    if 1:        sub1=root.getElementsByTagName('name')         # 修改标签内容        for i in range(len(sub1)):            sub1[i].firstChild.data  = update_content        # 保存修改    with open(xml_path,'w') as fh:        dom.writexml(fh)# 欲修改文件for xml_path in os.listdir('truck_waste_dataset/xml_label'):    if xml_path!='.ipynb_checkpoints':        xml_dw = './/object/name'        # 想要修改成什么内容        update_content = 'Truck_dumping_construction_waste'        change_one_xml(os.path.join('truck_waste_dataset/xml_label',xml_path), xml_dw, update_content)

登录后复制    In [ ]

#重写数据集图片和xml名称，；路径中有空格无法读取for path in os.listdir('truck_waste_dataset/images'):    img_path = os.path.join('truck_waste_dataset/images',path)    if ' ' in img_path:        img_path_ = img_path        img_path_ = img_path_.replace(' ','_')        os.rename(img_path,img_path_)for path in os.listdir('truck_waste_dataset/xml_label'):    img_path = os.path.join('truck_waste_dataset/xml_label',path)    if ' ' in img_path:        img_path_ = img_path        img_path_ = img_path_.replace(' ','_')        os.rename(img_path,img_path_)

登录后复制    In [ ]

#重写xml文件，改正其某些图片宽高信息错误def change_one_xml(xml_path):    # 打开xml文档    img_list = os.listdir('truck_waste_dataset/images')    dom=xml.dom.minidom.parse(xml_path)    root=dom.documentElement    # 查找修改路劲    sub1=root.getElementsByTagName('filename')    sub1[0].firstChild.data  = root.getElementsByTagName('filename')[0].firstChild.data.replace(' ','_')    if   root.getElementsByTagName('filename')[0].firstChild.data.replace(' ','_') in img_list:        H,W,C = cv2.imread('truck_waste_dataset/images/'+root.getElementsByTagName('filename')[0].firstChild.data.replace(' ','_')).shape        sub1=root.getElementsByTagName('width')        sub1[0].firstChild.data  = W        sub1=root.getElementsByTagName('height')        sub1[0].firstChild.data  = H        # 保存修改    with open(xml_path,'w') as fh:        dom.writexml(fh)# 欲修改文件for xml_path in os.listdir('truck_waste_dataset/xml_label'):    if xml_path!='.ipynb_checkpoints':        # 想要修改成什么内容        change_one_xml(os.path.join('truck_waste_dataset/xml_label',xml_path))

登录后复制    In [ ]

%cd truck_waste_dataset

登录后复制    In [ ]

# 生成train.txt和val.txtrandom.seed(2020)xml_dir = 'xml_label'img_dir = 'images'xml_list = os.listdir('xml_label')path_list = list()extra_list = list()for img in os.listdir(img_dir):    img_path = os.path.join(img_dir,img)    xml_path = os.path.join(xml_dir,img.replace('jpg', 'xml'))    if img.replace('jpg', 'xml') in xml_list:        path_list.append((img_path, xml_path))    else:        extra_list.append(img_path)random.shuffle(path_list)ratio = 0.8train_f = open('train.txt', 'w') val_f = open('val.txt', 'w')extra_f = open('extra.txt', 'w')for i ,content in enumerate(path_list):    img, xml = content    text = img + ' ' + xml + '\n'    if i < len(path_list) * ratio:        train_f.write(text)    else:        val_f.write(text)for i ,content in enumerate(extra_list):    extra_f.write(content+'\n')train_f.close()val_f.close()extra_f.close()# 根据自己数据类别生成标签文档label = ['Truck_dumping_construction_waste']with open('label_list.txt', 'w') as f:    for text in label:        f.write(text + '\n')

登录后复制    In [ ]

%cd ~

登录后复制    In [ ]

len(os.listdir('truck_waste_dataset/images')),len(os.listdir('truck_waste_dataset/xml_label'))

登录后复制    In [ ]

#将数据集转化成COCO数据集#生成训练数据!python PaddleDetection/tools/x2coco.py --dataset_type voc \--dataset_type voc \--voc_anno_dir truck_waste_dataset \--voc_anno_list truck_waste_dataset/train.txt \--voc_label_list truck_waste_dataset/label_list.txt \--voc_out_name truck_waste_dataset/train.json

登录后复制    In [ ]

#生成验证数据!python PaddleDetection/tools/x2coco.py --dataset_type voc \--dataset_type voc \--voc_anno_dir truck_waste_dataset \--voc_anno_list truck_waste_dataset/val.txt \--voc_label_list truck_waste_dataset/label_list.txt \--voc_out_name truck_waste_dataset/val.json

登录后复制    In [ ]

#写入未标注图片#写入extra.jsonimport jsonwrite_json_context=dict()                                                      #写入.json文件的大字典write_json_context['info']= {'description': '', 'url': '', 'version': '', 'year': 2024, 'contributor': '', 'date_created': '2024-07-25'}write_json_context['categories']=[]write_json_context['images']=[]img_pathDir = 'truck_waste_dataset'with open('truck_waste_dataset/extra.txt','r') as fr:    lines1=fr.readlines()for i,imageFile in enumerate(lines1):    imagePath = os.path.join(img_pathDir,imageFile)                             #获取图片的绝对路径    imagePath = imagePath.replace('\n','')    image = Image.open(imagePath)                                               #读取图片，然后获取图片的宽和高    W, H = image.size    img_context={}                                                              #使用一个字典存储该图片信息    #img_name=os.path.basename(imagePath)    path = imageFile.split('\n')[0]    path = path.split('/')[1]                                      #返回path最后的文件名。如果path以/或\结尾，那么就会返回空值    img_context['file_name']=path    src_front, src_back = os.path.splitext(imageFile)                           #将文件名和文件格式分开    img_context['height']=H    img_context['width']=W    img_context['id']=i    write_json_context['images'].append(img_context)cat_context={}cat_context['supercategory'] = 'none'cat_context['id'] = 1cat_context['name'] = 'Truck_dumping_construction_waste'write_json_context['categories'].append(cat_context)name = os.path.join('truck_waste_dataset',"extra"+ '.json')with open(name,'w') as fw:                                                                #将字典信息写入.json文件中    json.dump(write_json_context,fw,indent=2)

登录后复制

4.1可视化

In [ ]

###解决中文画图问题myfont = FontProperties(fname=r"NotoSansCJKsc-Medium.otf", size=12)plt.rcParams['figure.figsize'] = (12, 12)plt.rcParams['font.family']= myfont.get_family()plt.rcParams['font.sans-serif'] = myfont.get_name()plt.rcParams['axes.unicode_minus'] = False

登录后复制    In [ ]

# 加载训练集路径TRAIN_DIR = 'truck_waste_dataset/images/'TRAIN_CSV_PATH = 'truck_waste_dataset/train.json'# 加载训练集图片目录train_fns = glob.glob(TRAIN_DIR + '*')print('数据集图片数量: {}'.format(len(train_fns)))

登录后复制    In [ ]

def generate_anno_result(dataset_path, anno_file):    with open(os.path.join(dataset_path, anno_file)) as f:        anno = json.load(f)        total=[]    for img in anno['images']:        hw = (img['height'],img['width'])        total.append(hw)    unique = set(total)        ids=[]    images_id=[]    for i in anno['annotations']:        ids.append(i['id'])        images_id.append(i['image_id'])        # 创建类别标签字典    category_dic=dict([(i['id'],i['name']) for i in anno['categories']])    counts_label=dict([(i['name'],0) for i in anno['categories']])    for i in anno['annotations']:        counts_label[category_dic[i['category_id']]] += 1    label_list = counts_label.keys()    # 各部分标签    size = counts_label.values()    # 各部分大小    train_fig = pd.DataFrame(anno['images'])    train_anno = pd.DataFrame(anno['annotations'])    df_train = pd.merge(left=train_fig, right=train_anno, how='inner', left_on='id', right_on='image_id')    df_train['bbox_xmin'] = df_train['bbox'].apply(lambda x: x[0])    df_train['bbox_ymin'] = df_train['bbox'].apply(lambda x: x[1])    df_train['bbox_w'] = df_train['bbox'].apply(lambda x: x[2])    df_train['bbox_h'] = df_train['bbox'].apply(lambda x: x[3])    df_train['bbox_xcenter'] = df_train['bbox'].apply(lambda x: (x[0]+0.5*x[2]))    df_train['bbox_ycenter'] = df_train['bbox'].apply(lambda x: (x[1]+0.5*x[3]))    print('最小目标面积（像素）：', min(df_train.area))    balanced = ''    small_object = ''    densely = ''    # 判断样本是否均衡，给出结论    if max(size) > 5 * min(size):        print('样本不均衡')        balanced = 'c11'    else:        print('样本均衡')        balanced = 'c10'    # 判断样本是否存在小目标，给出结论    if min(df_train.area) < 900:        print('存在小目标')        small_object = 'c21'    else:        print('不存在小目标')        small_object = 'c20'    arr1=[]    arr2=[]    x=[]    y=[]    w=[]    h=[]    for index, row in df_train.iterrows():        if index < 1000:            # 获取并记录坐标点            x.append(row['bbox_xcenter'])            y.append(row['bbox_ycenter'])            w.append(row['bbox_w'])            h.append(row['bbox_h'])    for i in range(len(x)):        l = np.sqrt(w[i]**2+h[i]**2)        arr2.append(l)        for j in range(len(x)):            a=np.sqrt((x[i]-x[j])**2+(y[i]-y[j])**2)            if a != 0:                arr1.append(a)    arr1=np.matrix(arr1)    # print(arr1.min())    # print(np.mean(arr2))    # 判断是否密集型目标，具体逻辑还需优化    if arr1.min() <  np.mean(arr2):        print('密集型目标')        densely = 'c31'    else:        print('非密集型目标')        densely = 'c30'    return balanced, small_object, densely

登录后复制    In [38]

# 分析训练集数据generate_anno_result('truck_waste_dataset', 'train.json')

登录后复制

最小目标面积（像素）： 1054.0样本均衡不存在小目标密集型目标

登录后复制

('c10', 'c20', 'c31')

登录后复制                In [ ]

# 读取训练集标注文件with open('truck_waste_dataset/train.json', 'r', encoding='utf-8') as f:    train_data = json.load(f)train_fig = pd.DataFrame(train_data['images'])

登录后复制    In [37]

ps = np.zeros(len(train_fig))for i in range(len(train_fig)):    ps[i]=train_fig['width'][i] * train_fig['height'][i]/1e6plt.title('训练集图片大小分布', fontproperties=myfont)sns.distplot(ps, bins=21,kde=False)

登录后复制

登录后复制

登录后复制登录后复制                In [ ]

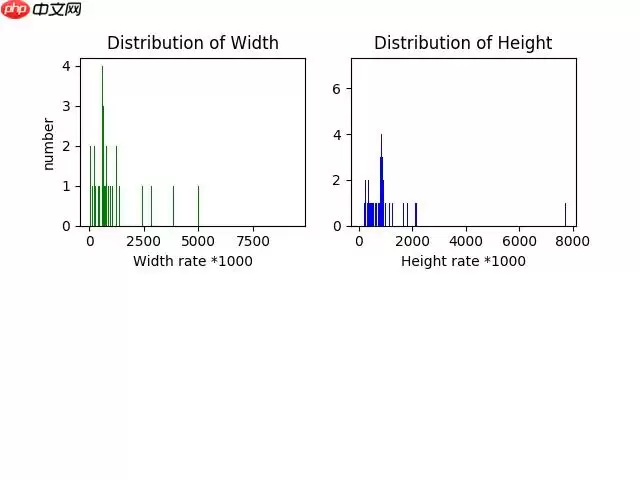

!python box_distribution.py --json_path truck_waste_dataset/train.json

登录后复制



In [ ]

# 训练集目标大小统计结果train_anno = pd.DataFrame(train_data['annotations'])df_train = pd.merge(left=train_fig, right=train_anno, how='inner', left_on='id', right_on='image_id')df_train['bbox_xmin'] = df_train['bbox'].apply(lambda x: x[0])df_train['bbox_ymin'] = df_train['bbox'].apply(lambda x: x[1])df_train['bbox_w'] = df_train['bbox'].apply(lambda x: x[2])df_train['bbox_h'] = df_train['bbox'].apply(lambda x: x[3])df_train['bbox_xcenter'] = df_train['bbox'].apply(lambda x: (x[0]+0.5*x[2]))df_train['bbox_ycenter'] = df_train['bbox'].apply(lambda x: (x[1]+0.5*x[3]))df_train.area.describe()

登录后复制    In [36]

df_train['bbox_count'] = df_train.apply(lambda row: 1 if any(row.bbox) else 0, axis=1)train_images_count = df_train.groupby('file_name').sum().reset_index()plt.title('训练集目标个数分布', fontproperties=myfont)sns.distplot(train_images_count['bbox_count'], bins=21,kde=True)

登录后复制

登录后复制

登录后复制登录后复制

4.2模型介绍

PaddleDetection团队结合 Dense Teacher前沿算法，针对 PP-YOLOE+提供了半监督学习方案。

半监督学习结合有标签数据和无标签数据，在大幅节省数据标注的情况下，依然达到较高的模型精度。在实际产业应用过程中，半监督学习是项目冷启动时常见的策略之一。

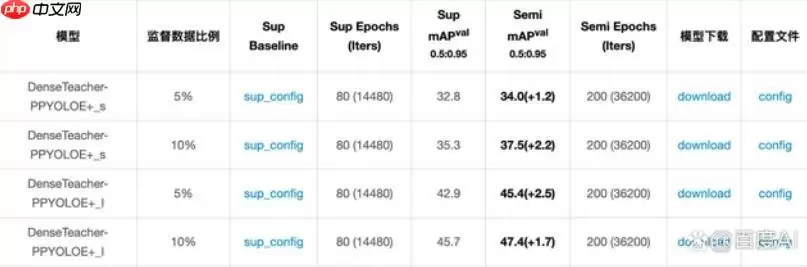

下表是，在仅采用5%、10%有标签数据进行监督学习，95%、90%无标签数据进行半监督学习的情况下，精度得到了1.2~2.5的提升。



配置文件

如果训练小样本算法，修改configs/coco_detection.yml配置文件中的路径

metric: COCOnum_classes: 2TrainDataset:  name: COCODataSet  image_dir: images  anno_path: train.json  dataset_dir: truck_waste_dataset  data_fields: ['image', 'gt_bbox', 'gt_class', 'is_crowd']EvalDataset:  name: COCODataSet  image_dir: images  anno_path: val.json  dataset_dir: truck_waste_dataset  allow_empty: trueTestDataset:  name: ImageFolder  anno_path: annotations/instances_val2017.json # also support txt (like VOC's label_list.txt)  dataset_dir: dataset/coco # if set, anno_path will be 'dataset_dir/anno_path、

登录后复制

如果是半监督算法，则需要修改configs/semi_det/base/coco_detection_percent_10.yml配置文件中路径

metric: COCOnum_classes: 2# partial labeled COCO, use `SemiCOCODataSet` rather than `COCODataSet`TrainDataset:  !SemiCOCODataSet    image_dir: images    anno_path: train.json    dataset_dir: truck_waste_dataset    data_fields: ['image', 'gt_bbox', 'gt_class', 'is_crowd']# partial unlabeled COCO, use `SemiCOCODataSet` rather than `COCODataSet`UnsupTrainDataset:  !SemiCOCODataSet    image_dir: images    anno_path: extra.json    dataset_dir: truck_waste_dataset    data_fields: ['image']    supervised: FalseEvalDataset:  !COCODataSet    image_dir: images    anno_path: val.json    dataset_dir: truck_waste_dataset    allow_empty: trueTestDataset:  !ImageFolder    anno_path: pre.json # also support txt (like VOC's label_list.txt)    dataset_dir:  # if set, anno_path will be 'dataset_dir/anno_path'

登录后复制

4.3模型训练

In [ ]

#小样本方案# !python PaddleDetection/tools/train.py -c configs/ppyoloe_plus_crn_s_80e_contrast_pcb.yml --use_vdl=True --eval

登录后复制    In [ ]

# 开始训练,训练环境为单卡V100(32G)#半监督方案!python PaddleDetection/tools/train.py -c configs/semi_det/denseteacher/denseteacher_ppyoloe_plus_crn_l_coco_semi010.yml --use_vdl=True --eval --amp

登录后复制

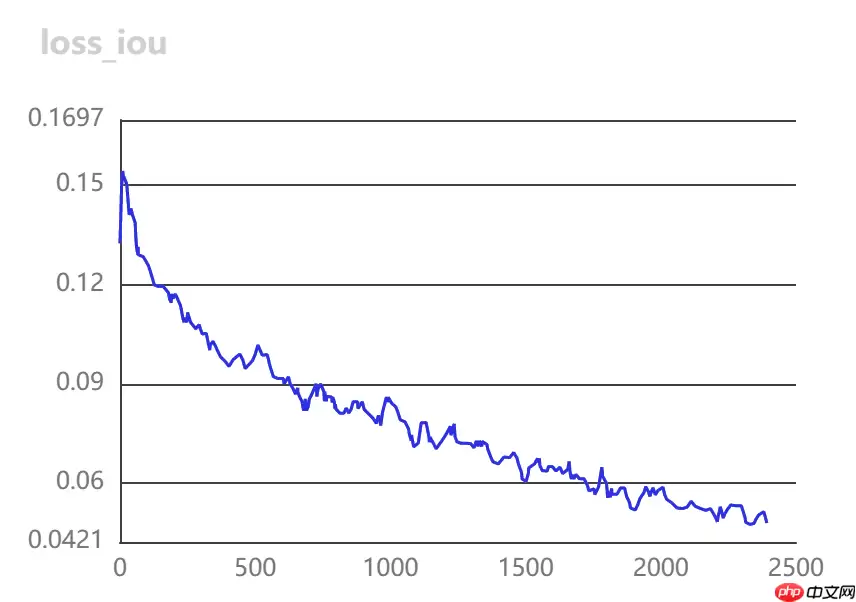

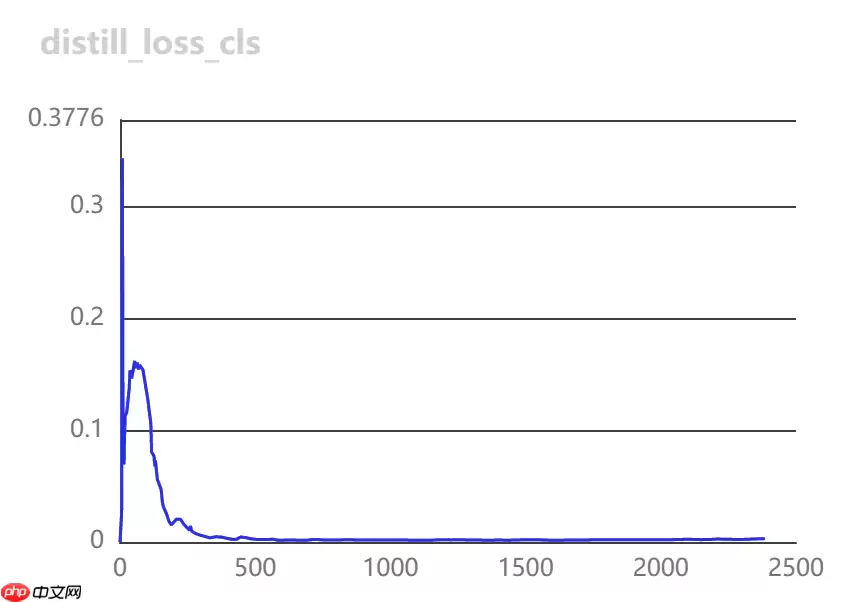

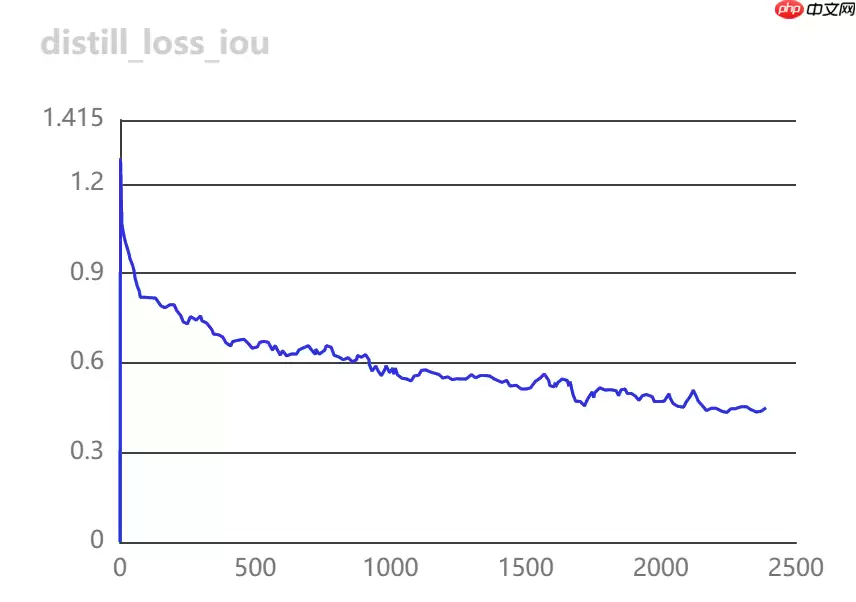

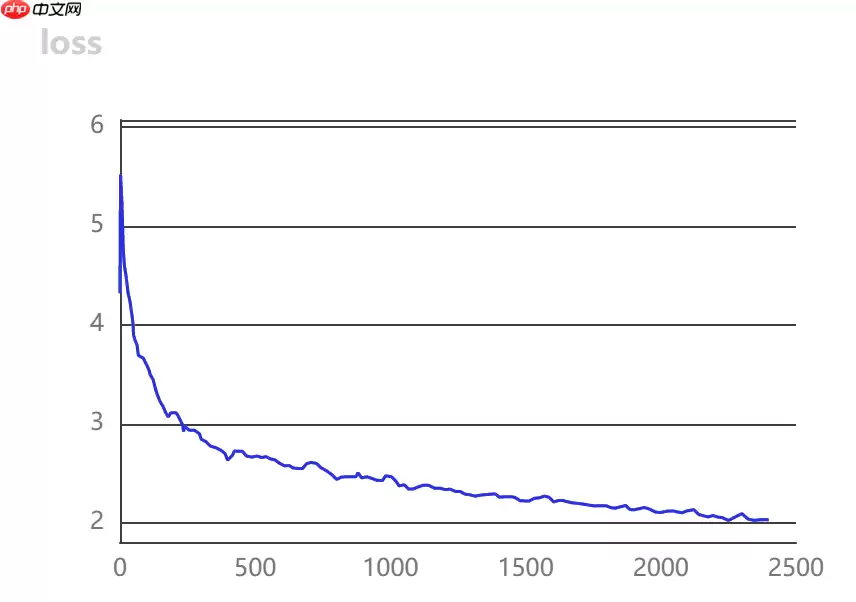

训练结果可视化

4.4模型评价

In [ ]

!python PaddleDetection/tools/eval.py -c configs/semi_det/denseteacher/denseteacher_ppyoloe_plus_crn_l_coco_semi010.yml

登录后复制

4.5模型推理

In [ ]

!python  PaddleDetection/tools/infer.py -c configs/semi_det/denseteacher/denseteacher_ppyoloe_plus_crn_l_coco_semi010.yml \--infer_img truck_waste_dataset/images/ction-garbage-process-concrete-recycling-crushing-and-recycling-of-c-2ATK81G.webp\--draw_threshold 0.1\

登录后复制

4.6模型导出

In [ ]

!python PaddleDetection/tools/export_model.py -c configs/semi_det/denseteacher/denseteacher_ppyoloe_plus_crn_l_coco_semi010.yml

登录后复制

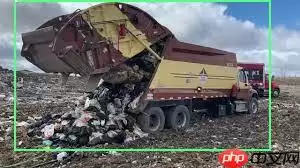

五、效果展示

方案效果对比
