本文介绍DDRNet语义分割模型，其属双路径结构，含高低分辨率两个分支，分别保存细节与提取上下文信息，通过Bilateral fusion模块融合特征，引入DAPPM模块和辅助损失。复现的DDRNet - 23在Cityscapes验证集mIoU达79.85%，优于目标值，已被paddleseg收录。

【第六期论文复现赛-语义分割】Deep Dual-resolution Networks for Real-time and Accurate Semantic Segmentation of Road Scenes

paper:Deep Dual-resolution Networks for Real-time and Accurate Semantic Segmentation of Road Scenes
github:https://github.com/ydhongHIT/DDRNet
复现地址：https://github.com/justld/DDRNet_paddle

免费影视、动漫、音乐、游戏、小说资源长期稳定更新！ 👉 点此立即查看 👈

轻量级语义分割模型大致分为2类：Encoder-Decoder结构（如ESPNet）和two-pathway（如BiSeNet）。类似two-pathway结构，DDRNet使用Dual-resolution，并引入DAPPM（ Deep Aggregation Pyramid Pooling Module）模块。在Cityscapes测试集、GPU 2080Ti，DDRNet-23-slim达到102FPS，miou77.4%。本项目复现了DDRNet_23，在cityscapes val miou 为79.85%，该算法已被paddleseg收录。

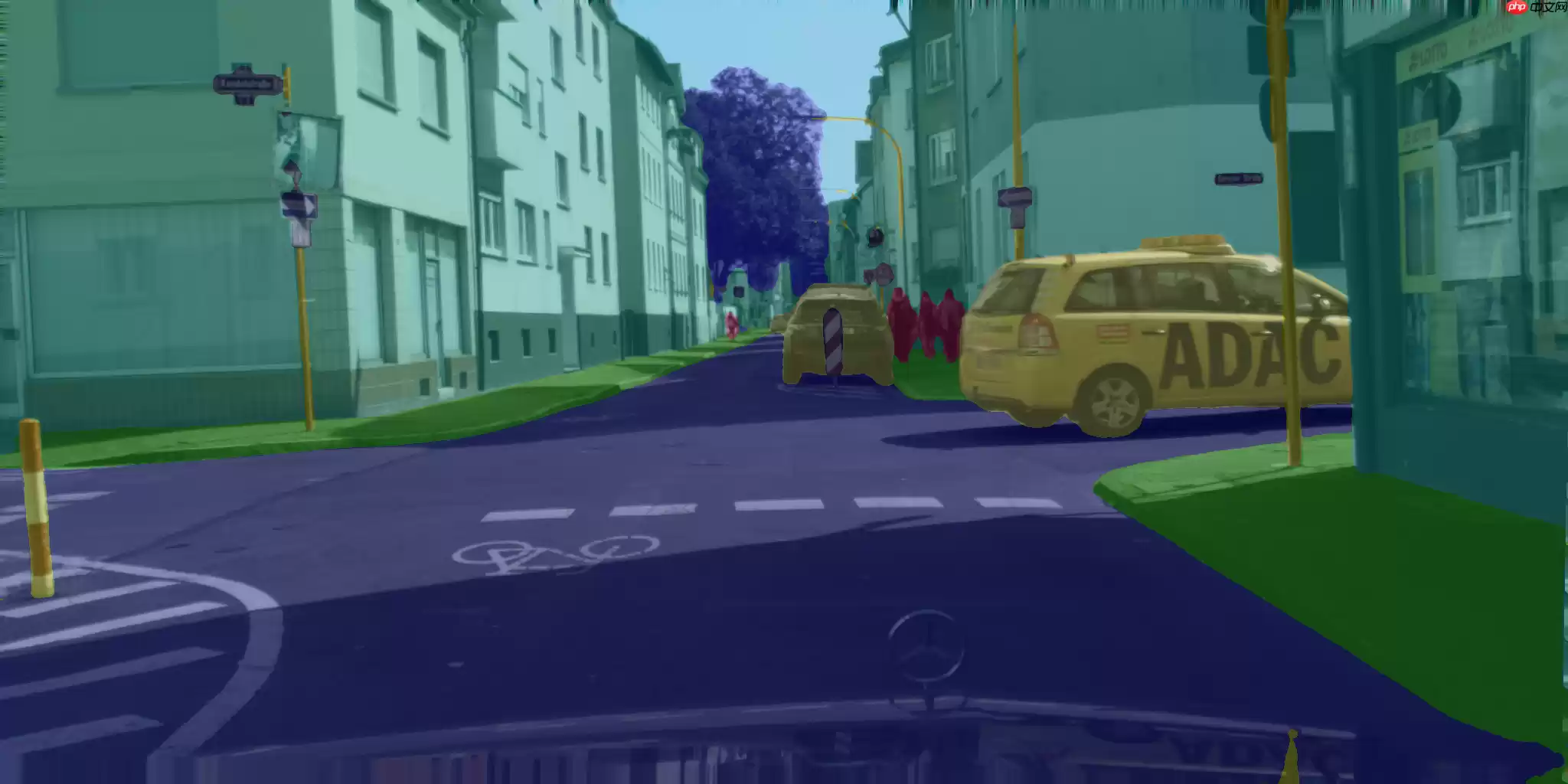

模型预测效果（来自cityscapes val）：

一、几种语义分割模型结构

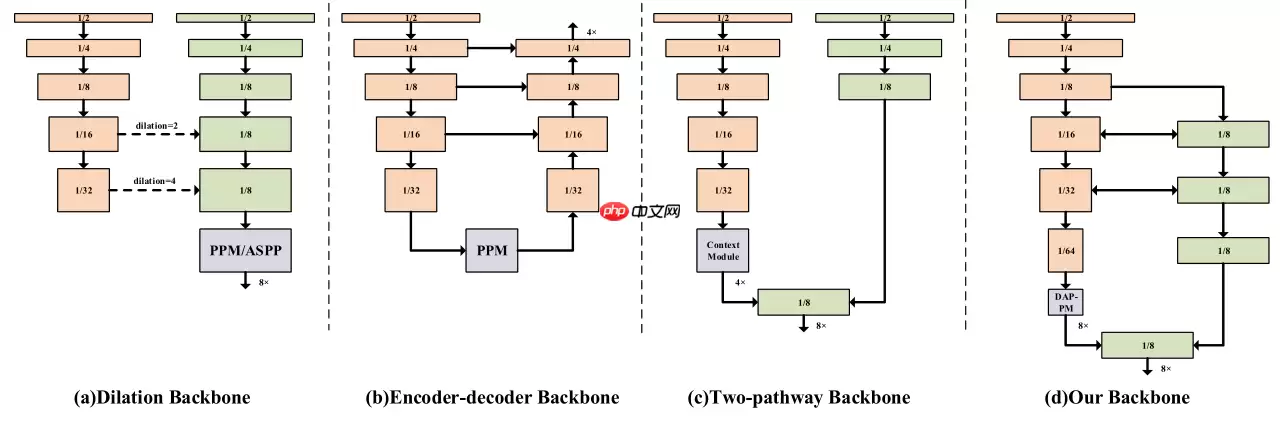

下图为语义分割模型的几种结构：

（a）空洞卷积：通过空洞卷积增加模型的感受野，保留高分辨率的特征图降低信息损失；（Deeplab系列）

（b）Encoder-Decoder：通过Encoder（backbone）提取不同分辨率的特征图，然后将不同分辨率的特征图上采样融合，可以通过更换backbone来控制模型的大小；（UNet、ESPNet）

（c）Two-pathway：模型包含2个path，一个path负责提取上下文语义信息，一个path保留细节信息，然后将2个path输出融合。（BiSeNetV1、V2）

（d）DDRNet结构，具体见下文。

二、网络结构

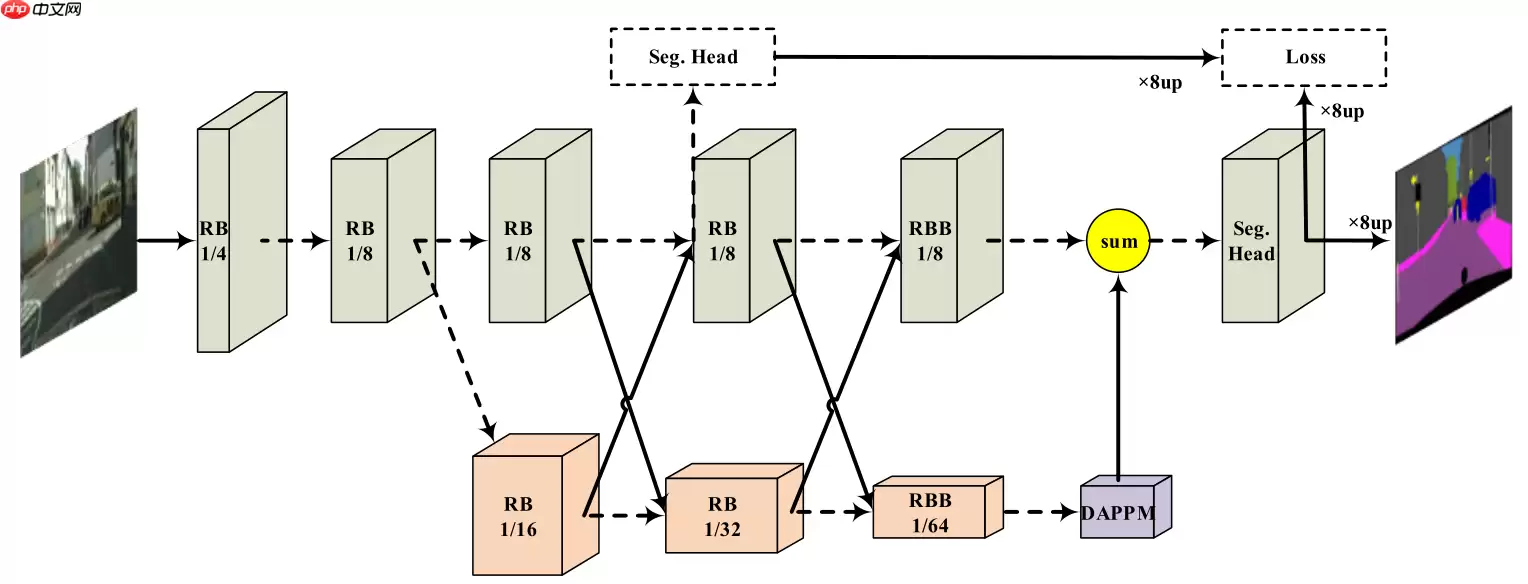

DDRNet网络结构如下图所示，模型包含2个分支，上面的分支分辨率较高，保存细节信息，下面的分支分辨率较低，用来提取上下文信息（使用了DAPPM模块增加其感受野），分支间特征融合使用Bilateral fusion模块，另外引入辅助损失函数。

三、Bilateral fusion

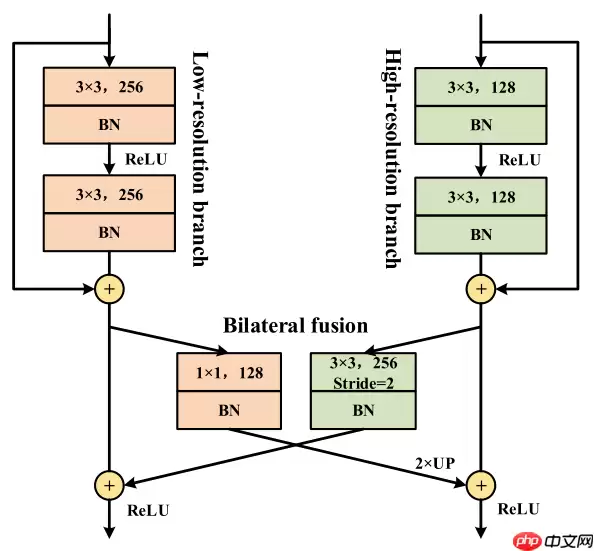

DDRNet为了结合不同分辨率的特征图，使用了Bilateral fusion模块，不同分支不同分辨率的特征图分别通过上采样下采样后相加，保持自身分辨率不变的同时融合了另一分支的信息。

四、 Deep Aggregation Pyramid Pooling Module（DAPPM）

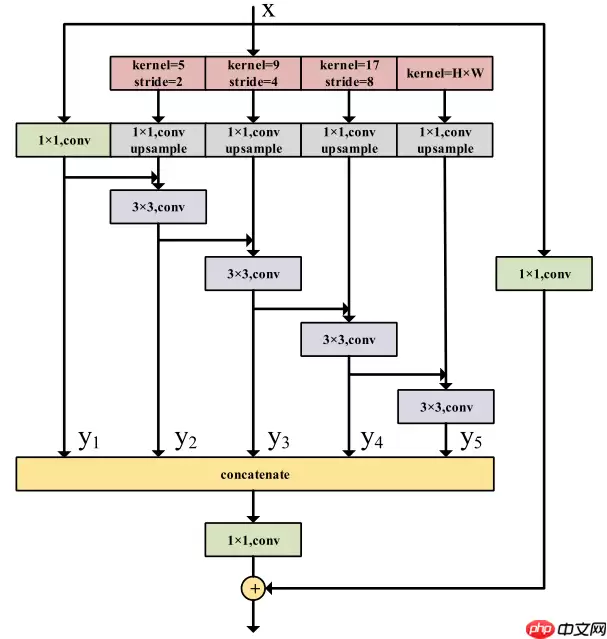

DAPPM为了获得多尺度信息，对输入特征图进行池化（核大小和步长不同），然后将不同大小的特征图上采样融合。

PS：池化部分类似PSPNet提出的Pyramid Pooling Module，整体结构类似ESPNetV2提出的EESP模块，具体可参考相关论文。

pytorch源码：

class DAPPM(nn.Module):    def __init__(self, inplanes, branch_planes, outplanes):        super(DAPPM, self).__init__()        self.scale1 = nn.Sequential(nn.AvgPool2d(kernel_size=5, stride=2, padding=2),                                    BatchNorm2d(inplanes, momentum=bn_mom),                                    nn.ReLU(inplace=True),                                    nn.Conv2d(inplanes, branch_planes, kernel_size=1, bias=False),                                    )        self.scale2 = nn.Sequential(nn.AvgPool2d(kernel_size=9, stride=4, padding=4),                                    BatchNorm2d(inplanes, momentum=bn_mom),                                    nn.ReLU(inplace=True),                                    nn.Conv2d(inplanes, branch_planes, kernel_size=1, bias=False),                                    )        self.scale3 = nn.Sequential(nn.AvgPool2d(kernel_size=17, stride=8, padding=8),                                    BatchNorm2d(inplanes, momentum=bn_mom),                                    nn.ReLU(inplace=True),                                    nn.Conv2d(inplanes, branch_planes, kernel_size=1, bias=False),                                    )        self.scale4 = nn.Sequential(nn.AdaptiveAvgPool2d((1, 1)),                                    BatchNorm2d(inplanes, momentum=bn_mom),                                    nn.ReLU(inplace=True),                                    nn.Conv2d(inplanes, branch_planes, kernel_size=1, bias=False),                                    )        self.scale0 = nn.Sequential(                                    BatchNorm2d(inplanes, momentum=bn_mom),                                    nn.ReLU(inplace=True),                                    nn.Conv2d(inplanes, branch_planes, kernel_size=1, bias=False),                                    )        self.process1 = nn.Sequential(                                    BatchNorm2d(branch_planes, momentum=bn_mom),                                    nn.ReLU(inplace=True),                                    nn.Conv2d(branch_planes, branch_planes, kernel_size=3, padding=1, bias=False),                                    )        self.process2 = nn.Sequential(                                    BatchNorm2d(branch_planes, momentum=bn_mom),                                    nn.ReLU(inplace=True),                                    nn.Conv2d(branch_planes, branch_planes, kernel_size=3, padding=1, bias=False),                                    )        self.process3 = nn.Sequential(                                    BatchNorm2d(branch_planes, momentum=bn_mom),                                    nn.ReLU(inplace=True),                                    nn.Conv2d(branch_planes, branch_planes, kernel_size=3, padding=1, bias=False),                                    )        self.process4 = nn.Sequential(                                    BatchNorm2d(branch_planes, momentum=bn_mom),                                    nn.ReLU(inplace=True),                                    nn.Conv2d(branch_planes, branch_planes, kernel_size=3, padding=1, bias=False),                                    )                self.compression = nn.Sequential(                                    BatchNorm2d(branch_planes * 5, momentum=bn_mom),                                    nn.ReLU(inplace=True),                                    nn.Conv2d(branch_planes * 5, outplanes, kernel_size=1, bias=False),                                    )        self.shortcut = nn.Sequential(                                    BatchNorm2d(inplanes, momentum=bn_mom),                                    nn.ReLU(inplace=True),                                    nn.Conv2d(inplanes, outplanes, kernel_size=1, bias=False),                                    )    def forward(self, x):        #x = self.downsample(x)        width = x.shape[-1]        height = x.shape[-2]                x_list = []        x_list.append(self.scale0(x))        x_list.append(self.process1((F.interpolate(self.scale1(x),                        size=[height, width],                        mode='bilinear')+x_list[0])))        x_list.append((self.process2((F.interpolate(self.scale2(x),                        size=[height, width],                        mode='bilinear')+x_list[1]))))        x_list.append(self.process3((F.interpolate(self.scale3(x),                        size=[height, width],                        mode='bilinear')+x_list[2])))        x_list.append(self.process4((F.interpolate(self.scale4(x),                        size=[height, width],                        mode='bilinear')+x_list[3])))               out = self.compression(torch.cat(x_list, 1)) + self.shortcut(x)        return out

登录后复制



五、实验结果

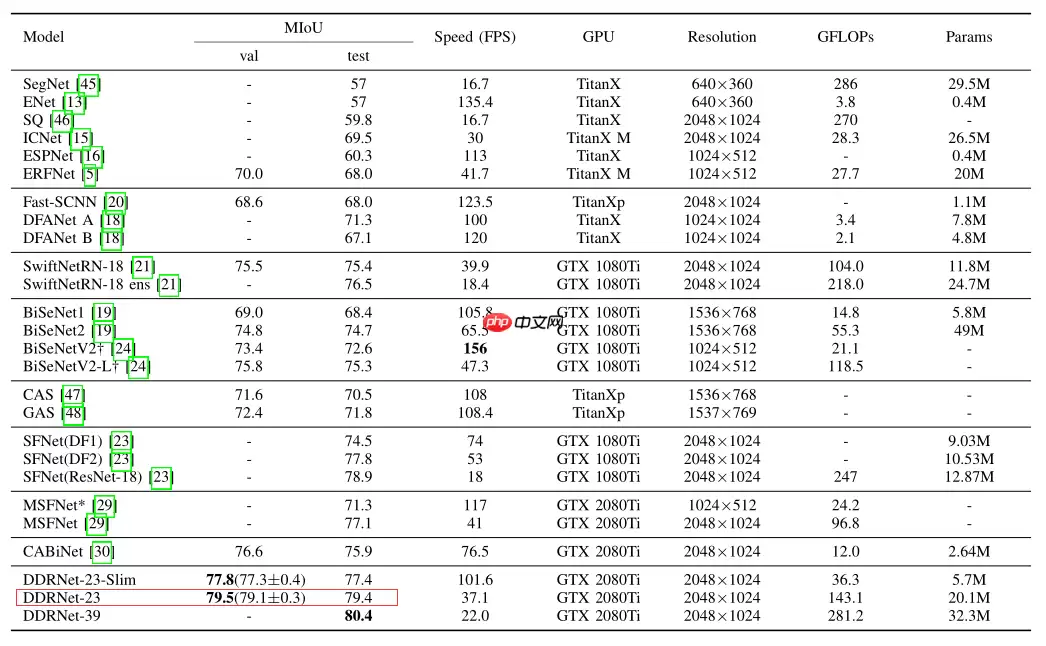

cityscapes在cityscapes验证集和测试集上的表现如下：

六、复现结果

本次复现的目标是DDRNet-23 在cityscapes验证集 mIOU= 79.5%，复现的miou为79.85%。详情见下表：

七、快速体验

运行以下cell，快速体验DDRNet-23。

In [ ]

# step 1: unzip data%cd ~/PaddleSeg/!mkdir data!tar -xf ~/data/data64550/cityscapes.tar -C data/%cd ~/

登录后复制    In [ ]

# step 2: 训练%cd ~/PaddleSeg!python train.py --config configs/ddrnet/ddrnet23_cityscapes_1024x1024_120k.yml \    --do_eval --use_vdl --log_iter 100 --save_interval 4000 --save_dir output

登录后复制    In [ ]

# step 3: val%cd ~/PaddleSeg/!python val.py \       --config configs/ddrnet/ddrnet23_cityscapes_1024x1024_120k.yml \       --model_path output/best_model/model.pdparams

登录后复制    In [ ]

# step 4: val flip%cd ~/PaddleSeg/!python val.py \       --config configs/ddrnet/ddrnet23_cityscapes_1024x1024_120k.yml \       --model_path output/best_model/model.pdparams \       --aug_eval \       --flip_horizontal

登录后复制    In [ ]

# step 5: val ms flip %cd ~/PaddleSeg/!python val.py \       --config configs/ddrnet/ddrnet23_cityscapes_1024x1024_120k.yml \       --model_path output/best_model/model.pdparams \       --aug_eval \       --scales 0.75 1.0 1.25 \       --flip_horizontal

登录后复制    In [ ]

# step 6: 预测， 预测结果在~/PaddleSeg/output/result文件夹内%cd ~/PaddleSeg/!python predict.py \       --config configs/ddrnet/ddrnet23_cityscapes_1024x1024_120k.yml \       --model_path output/best_model/model.pdparams \       --image_path data/cityscapes/leftImg8bit/val/frankfurt/frankfurt_000000_000294_leftImg8bit.webp \       --save_dir output/result

登录后复制    In [ ]

# step 7: export%cd ~/PaddleSeg!python export.py \       --config configs/ddrnet/ddrnet23_cityscapes_1024x1024_120k.yml \       --model_path output/best_model/model.pdparams \       --save_dir output

登录后复制    In [ ]

# test tipc 1: prepare data%cd ~/PaddleSeg/!bash test_tipc/prepare.sh ./test_tipc/configs/ddrnet/train_infer_python.txt 'lite_train_lite_infer'

登录后复制    In [ ]

# test tipc 2: pip install%cd ~/PaddleSeg/test_tipc/!pip install -r requirements.txt

登录后复制    In [ ]

# test tipc 3: 安装auto_log%cd ~/!git clone https://github.com/LDOUBLEV/AutoLog           %cd AutoLog/!pip3 install -r requirements.txt!python3 setup.py bdist_wheel!pip3 install ./dist/auto_log-1.2.0-py3-none-any.whl

登录后复制    In [ ]

# test tipc 4: test train inference%cd ~/PaddleSeg/!bash test_tipc/test_train_inference_python.sh ./test_tipc/configs/ddrnet/train_infer_python.txt 'lite_train_lite_infer'

登录后复制
