电机异音AI诊断

本项目为飞桨领航团AI达人创造营第二期作业。

免费影视、动漫、音乐、游戏、小说资源长期稳定更新！ 👉 点此立即查看 👈

项目背景

在电机生产线上普遍采用人工听音的方法分辨良、次品，不仅成本高，而且重复、单调的听音工作极易引起人员疲劳，容易出现误判，若个别不良品混入整批成品中，会给工厂带来严重经济损失，甚至严重影响产品声誉。

（数据对应的比赛）本次大赛要求参赛者基于加速度传感器采集的振动信号，利用机器学习、深度学习等人工智能技术，设计智能检验的算法，要求算法对故障电机不能有漏识别，在召回100%的情况下，尽量提高预测准确率，以达到替代人工质检的目的。

数据说明

文件清单：

Motor_tain.zip：用于训练的采集数据，其中，文件夹“正样本”包含30个异常电机的数据样本，文件夹“负样本”包含500个正常电机的数据样本；Motor_testP.zip：用于测试的采集数据，包含500个电机的数据样本；
文件说明：采集数据时是分别对电机正转、反转时的振动信号进行采集。也就是说每台电机有两条数据，其中F代表正转，B代表反转。每条数据包含两路振动信号，数据文件命名规则：编号_旋转方向.csv。比赛链接：https://jingsai.julyedu.com/v/25820185621432447/dataset.jhtml

项目方案

每个样本包含F和B两份csv，每个csv文件包含79999×2个数据。使用多个全连接层进行预测。使用的损失函数为交叉熵。

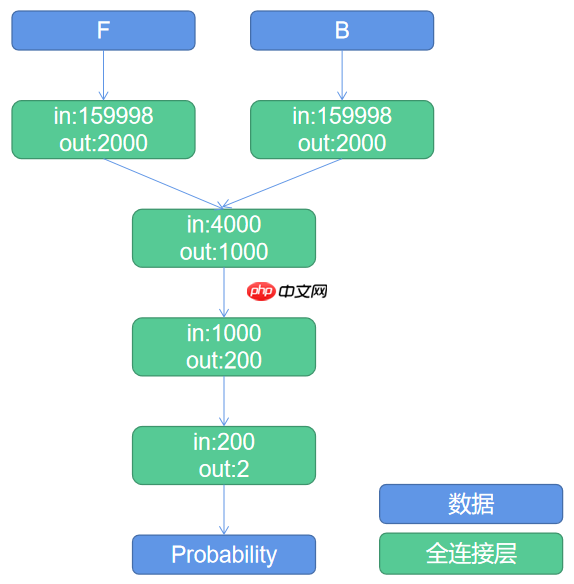

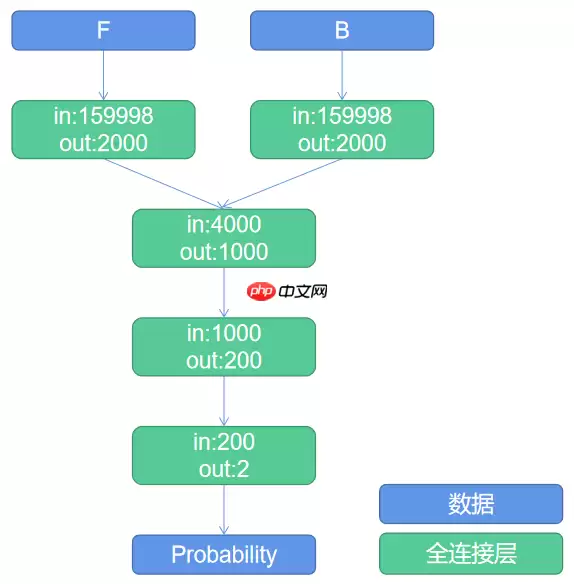

模型如下：



处理方案

重采样：针对数据不平衡，复制多份正向样本，从而训练时达到类别均衡采样的效果修改损失：针对题目要求的保证TP最大，尽可能减小FP的问题，将label==1的损失权重设定为1.1。

代码

预处理

In [1]

! unzip -oq data/data31822/Motor_tain.zip! unzip -oq data/data31822/Motor_testP.zip

登录后复制    In [31]

import ostrain_pos_dir='Motor_tain/╒¤╤∙▒╛/'train_neg_dir='Motor_tain/╕║╤∙▒╛/'# 生成三份文件便于按照类别比例划分with open('train_pos.txt','w') as f:    for item in list(set([item[:len(item)-6] for item in os.listdir(train_pos_dir)])):        if '.ipynb' not in item:            f.write(train_pos_dir+item+'\t1\n')with open('train_neg.txt','w') as f:    for item in list(set([item[:len(item)-6] for item in os.listdir(train_neg_dir)])):        if '.ipynb' not in item:            f.write(train_neg_dir+item+'\t0\n')with open('train.txt','w') as f:    for item in list(set([item[:len(item)-6] for item in os.listdir(train_pos_dir)])):        if '.ipynb' not in item:            for i in range(int(500/30)):                f.write(train_pos_dir+item+'\t1\n')    for item in list(set([item[:len(item)-6] for item in os.listdir(train_neg_dir)])):        if '.ipynb' not in item:            f.write(train_neg_dir+item+'\t0\n')

登录后复制

构造读取器

In [33]

import paddleimport numpy as npimport paddle.vision.transforms as Tfrom PIL import Imageimport pandas as pdclass MyDateset(paddle.io.Dataset):    def __init__(self,txt_dir):        super(MyDateset, self).__init__()                self.path=[]        self.label=[]        with open(txt_dir,'r') as f:            for line in f.readlines():                self.path.append(line.split('\t')[0])                self.label.append(line.split('\t')[1][0])    def __getitem__(self, index):        path = self.path[index]        label = int(self.label[index])        F=pd.read_csv(path+'_F.csv')        B=pd.read_csv(path+'_B.csv')        F=paddle.to_tensor(F.values).flatten(0).astype('float32')        B=paddle.to_tensor(B.values).flatten(0).astype('float32')        label = np.array(label).astype('int64')        return F,B,label    def __len__(self):        return len(self.label)

登录后复制    In [34]

train_dataset=MyDateset('train.txt')train_dataloader = paddle.io.DataLoader(    train_dataset,    batch_size=16,    shuffle=True,    drop_last=False)for step, data in enumerate(train_dataloader):    F, B, label = data    print(step, F.shape, B.shape, label.shape)    break

登录后复制

0 [16, 159998] [16, 159998] [16]

登录后复制

构造网络模型

In [35]

class MyNet(paddle.nn.Layer):    def __init__(self):        super(MyNet,self).__init__()        self.fc_F = paddle.nn.Linear(in_features=159998, out_features=2000)        self.fc_B = paddle.nn.Linear(in_features=159998, out_features=2000)        self.fc_1  = paddle.nn.Linear(in_features=4000, out_features=1000)        self.fc_2  = paddle.nn.Linear(in_features=1000, out_features=200)        self.fc_3  = paddle.nn.Linear(in_features=200, out_features=2)    def forward(self,F,B):        F = self.fc_F(F)        B = self.fc_B(B)        x = paddle.concat([F,B],axis=-1)        x = self.fc_1(x)        # x = paddle.nn.functional.relu(x)        x = self.fc_2(x)        # x = paddle.nn.functional.relu(x)        x = self.fc_3(x)        return x

登录后复制

训练

In [38]

model = MyNet()model.train()max_epoch=10opt = paddle.optimizer.SGD(learning_rate=0.001, parameters=model.parameters())now_step=0for epoch in range(max_epoch):    for step, data in enumerate(train_dataloader):        now_step+=1        F, B, label = data        pre = model(F,B)        loss = paddle.nn.functional.cross_entropy(pre,label,weight=paddle.to_tensor([1,1.1]),reduction='mean')        loss.backward()        opt.step()        opt.clear_gradients()        if now_step%100==0:            print("epoch: {}, batch: {}, loss is: {}".format(epoch, step, loss.mean().numpy()))paddle.save(model.state_dict(), 'model.pdparams')

登录后复制

epoch: 1, batch: 37, loss is: [0.631444]epoch: 3, batch: 13, loss is: [0.63104683]epoch: 4, batch: 51, loss is: [0.63319224]epoch: 6, batch: 27, loss is: [0.5660453]epoch: 8, batch: 3, loss is: [0.5968682]epoch: 9, batch: 41, loss is: [0.5927209]

登录后复制

查看混淆矩阵

格式为

In [39]

# mydict = paddle.load("model_1.pdparams")# model.set_state_dict(mydict)record=np.zeros([2,2])for i in range(len(train_dataset)):    F,B,label=train_dataset[i]    pre=model(F,B)    # print(f'real label: {label} pre label: {np.argmax(pre.numpy())}')    record[label.tolist()][np.argmax(pre.numpy())]+=1record

登录后复制

array([[455.,  45.],       [  0., 480.]])

登录后复制

总结

本项目使用了极简方式构造了一个电机异音AI诊断模型，最终结果表明模型可以将全部正样本（异常）都判断正确，并且负样本的占比为9%。除去模型效果的因素外，本项目有以下不足，可以继续改进：

本项目构造了一个简单的全连接层网络模型，但由于数据量较大，需要在第一个全连接层尽可能地压缩节点数。可以尝试使用卷积替换全连接层。由于样本量较少（正向样本仅30个），仅设置了训练集，没有设定验证集。
