本项目使用Paddle2.0复现了改进的non-local网络架构GCNet和BAT，并在动物分类数据集上进行了训练和验证。同时还比较了与传统non-local网络的训练和验证效果区别。

项目背景

Non-local是2018年CVPR上的一篇论文Non-local neural networks中提出的一种获取远距离注意力的网络架构，由于non-local是在时域和空域两个维度进行计算的，作者将其用在视频分类中。如果只是在空域进行计算，就可以将其用于图片分类了，这也是本项目的实验任务。

免费影视、动漫、音乐、游戏、小说资源长期稳定更新！ 👉 点此立即查看 👈

GCNet(Global Context Networks)最初是2019年arxiv上的一篇论文GCNet: Non-local Networks Meet Squeeze-Excitation Networks and Beyond中提出的一种结合SE注意力模块架构和Non local算法原理对non-local进行改进的网络结构。GCNet还获得了ICCV2019 Neural Architects Workshop的最佳论文奖并且最近发表在了期刊TPAMI上。

BAT(Bilinear Attentional Transforms)是2020年CVPR上的一篇论文Non-Local Neural Networks with Grouped Bilinear Attentional Transforms中提出的一种针对non-local网络改进的网络结构。

Non-local可以建模时间和空间维度上的关联性；GCNet结合了基于通道的注意力机制SE和能够捕获全局空间信息的Non-local网络；BAT是在传统的non-local模块上改进的可进行变形操作的新型模块，并且在图片分类和视频分类的性能上已经超过了传统的non-local网络结构。本项目复现GCNet和BAT并和non-local网络进行动物图像分类的实验比较。

项目简介

本项目首次使用paddle2.0复现了non-local网络的改进网络GCNet和BAT，并在动物分类数据集上进行了训练和验证。

动物数据集的划分是按8:2的的划分方法进行训练集与验证集划分的。

GCNet模型简介

一张图片中各个像素点间的关系，特别是长距离像素点间的关系对各种视觉任务非常重要。这种关系可以通过传统的堆叠卷积层的方法获得，但是往往效率低下。Non-local网络通过自注意力机制解决了这个问题。但是对于图片来说，作者通过实验发现，每个像素点的全局特征图基本都是一样的，如图1所示，其中红点是要计算的目标点。基于此，就没有必要计算每个点的全局特征图了。所以，作者就提出了一种比non-local的方法效果好但是计算量小的多的简化的注意力机制模块。

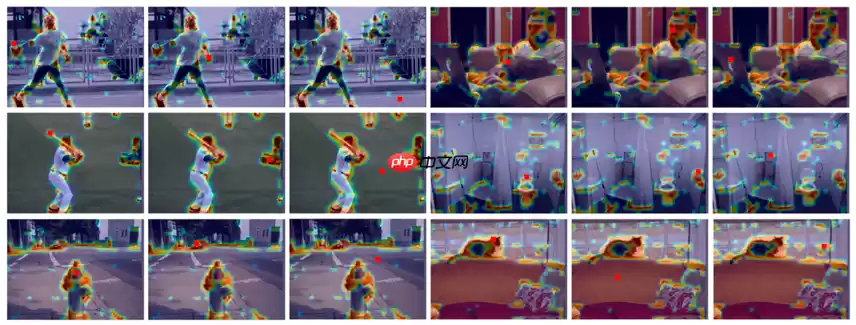

图1 non-local方法计算的红色点的注意力特征图

Non-local的计算方法有多种，包括高斯、嵌入式高斯、点积和拼接。GCNet采用了嵌入式高斯的方法，这也是通常使用的方法。GCNet模块的实现细节示意图如图2所示。其中，图2中的a表示GCNet模块的流程图，图2中的b表示简化版的non-local模块示意图，图2中的c表示GCNet模块示意图。可以看出，GCNet模块是简化版的non-local和SE模块机制的结合。

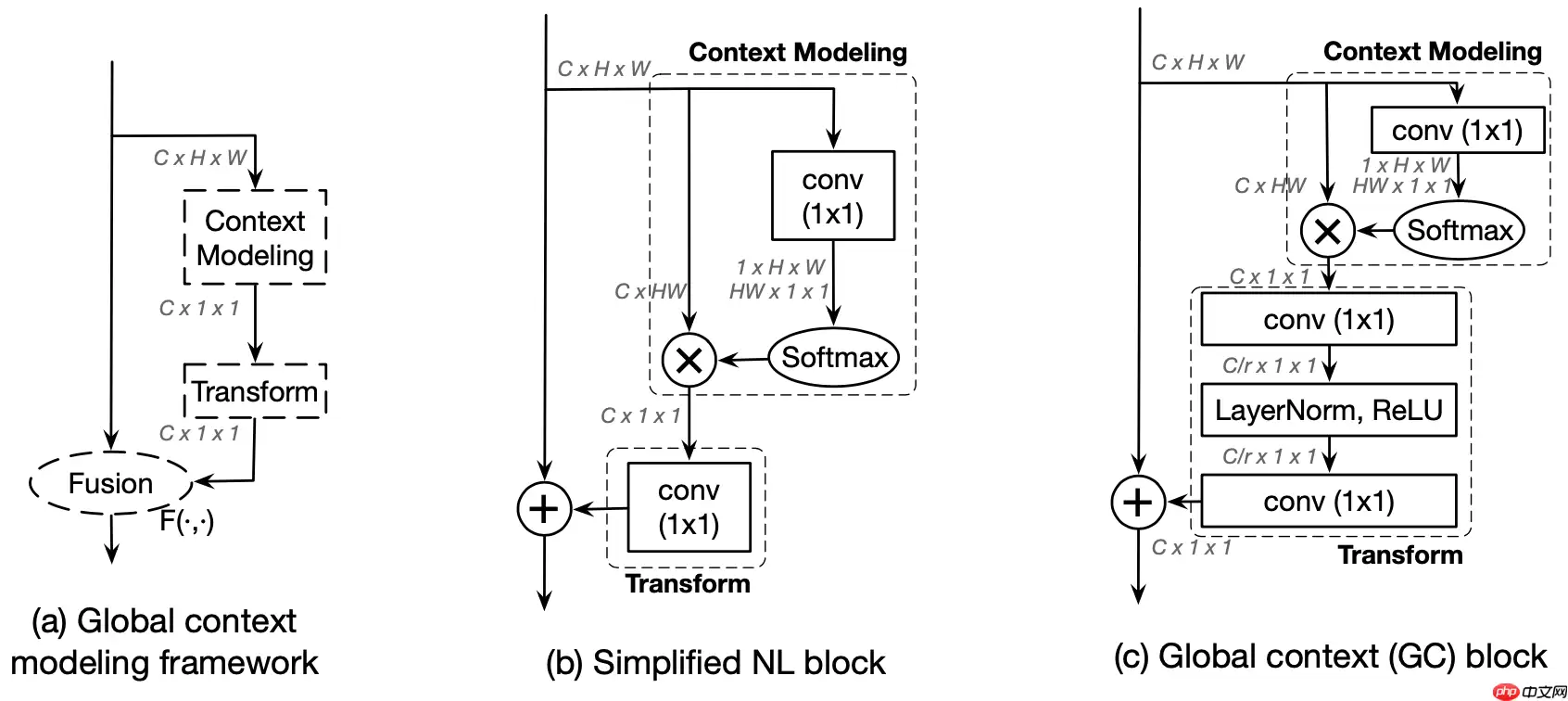

图2 GCNet模块实现细节示意图

具体实现可以fork后见代码细节。

论文原文：Global Context Networks

参考代码：

PyTorch的实现

BAT模型简介

既然是对non-local网络进行改进，我们先来看下non-local的网络架构是什么样的。如图3所示。当然，图3所示的是在时间和空间两个维度上的non-local架构，和纯空间上的没有太大区别，只需要把T去掉然后将三维卷积换成二维卷积即可。

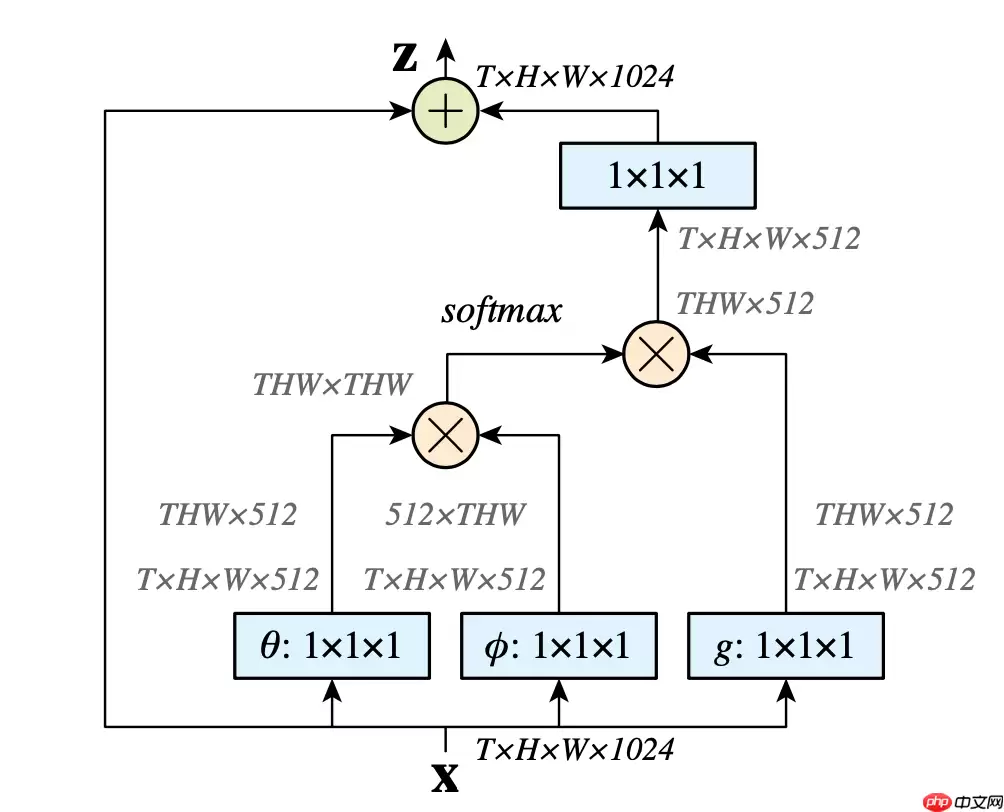

图3 Non-local网络架构示意图

跟non-local网络相比，BAT可以对图片的局部信息进行各种变换，如缩放、平移、旋转等。如图4所示。图4的a显示的是传统non-local网络的示意图，图4的b显示的是BAT模块的示意图。

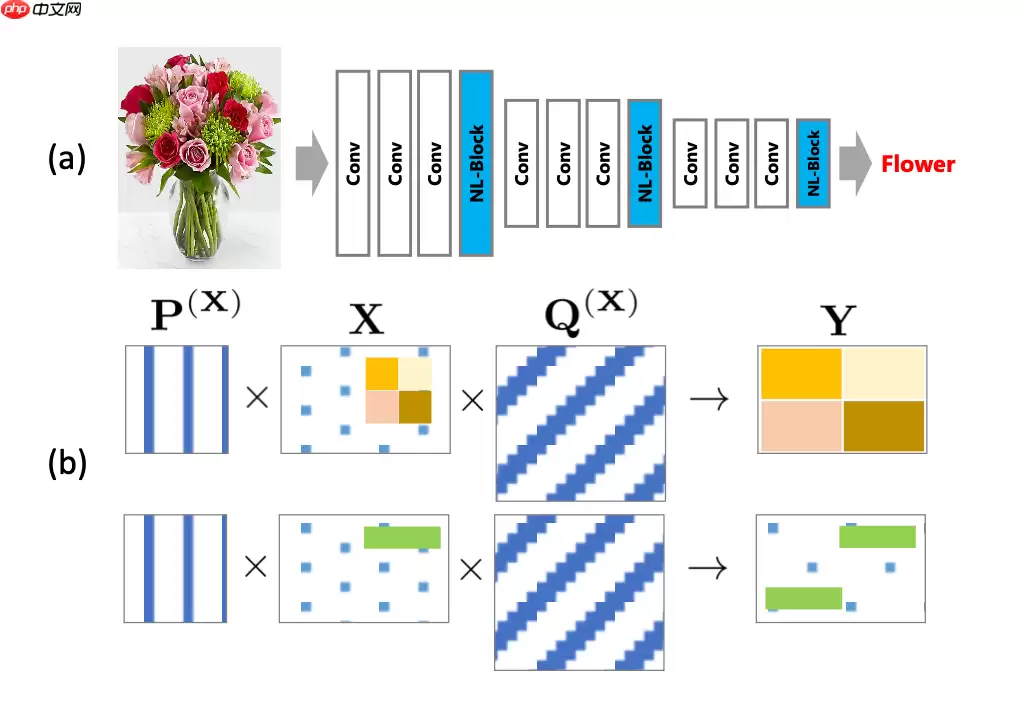

图4 BAT和non-local的比较示意图

BAT的实现细节如图5所示。

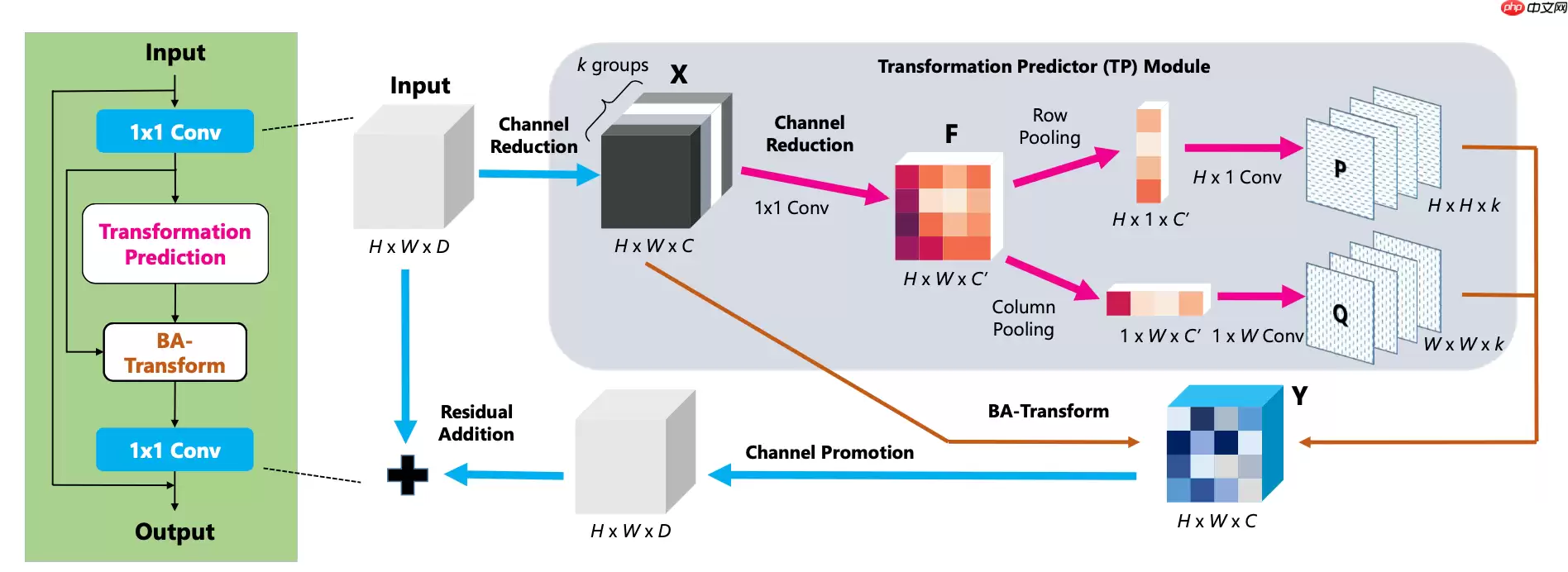

图5 BAT实现细节示意图

具体实现可以fork后见代码细节。

non-local论文原文：Non-local Neural Networks

BAT论文原文：Non-Local Neural Networks with Grouped Bilinear Attentional Transforms

参考代码：

PyTorch的实现

数据集介绍

本项目使用10分类的动物数据集进行训练和验证.

该十分类动物数据集，包含dog,horse,elephant,butterfly,chicken,cat,cow,sheep,spider和squirrel。每一分类的图片数量为2k-5k。

文件结构

解压数据集

In [ ]

!unzip -q data/data70196/animals.zip -d work/dataset

登录后复制

查看图片

In [ ]

import osimport randomfrom matplotlib import pyplot as pltfrom PIL import Imageimgs = []paths = os.listdir('work/dataset')for path in paths:       img_path = os.path.join('work/dataset', path)    if os.path.isdir(img_path):        img_paths = os.listdir(img_path)        img = Image.open(os.path.join(img_path, random.choice(img_paths)))        imgs.append((img, path))f, ax = plt.subplots(3, 3, figsize=(12,12))for i, img in enumerate(imgs[:9]):    ax[i//3, i%3].imshow(img[0])    ax[i//3, i%3].axis('off')    ax[i//3, i%3].set_title('label: %s' % img[1])plt.show()

登录后复制

登录后复制

划分训练集和验证集

In [ ]

!python code/train_val_split.py

登录后复制

finished train val split!

登录后复制

使用non-local网络进行动物分类的训练并验证

训练

In [1]

!python code/train.py --net 'nl'

登录后复制

验证

In [20]

!python code/eval.py --net 'nl'

登录后复制

W0303 17:08:47.355185  7686 device_context.cc:362] Please NOTE: device: 0, GPU Compute Capability: 7.0, Driver API Version: 10.1, Runtime API Version: 10.1W0303 17:08:47.359616  7686 device_context.cc:372] device: 0, cuDNN Version: 7.6.add nl after block 1 with 512 planes.add nl after block 3 with 512 planes.add nl after block 1 with 1024 planes.add nl after block 3 with 1024 planes.add nl after block 5 with 1024 planes.Eval begin...The loss value printed in the log is the current batch, and the metric is the average value of previous step.step 103/103 [==============================] - loss: 1.0642 - acc: 0.7976 - 228ms/step         Eval samples: 3276{'loss': [1.0642079], 'acc': 0.7976190476190477}

登录后复制

图示训练验证过程

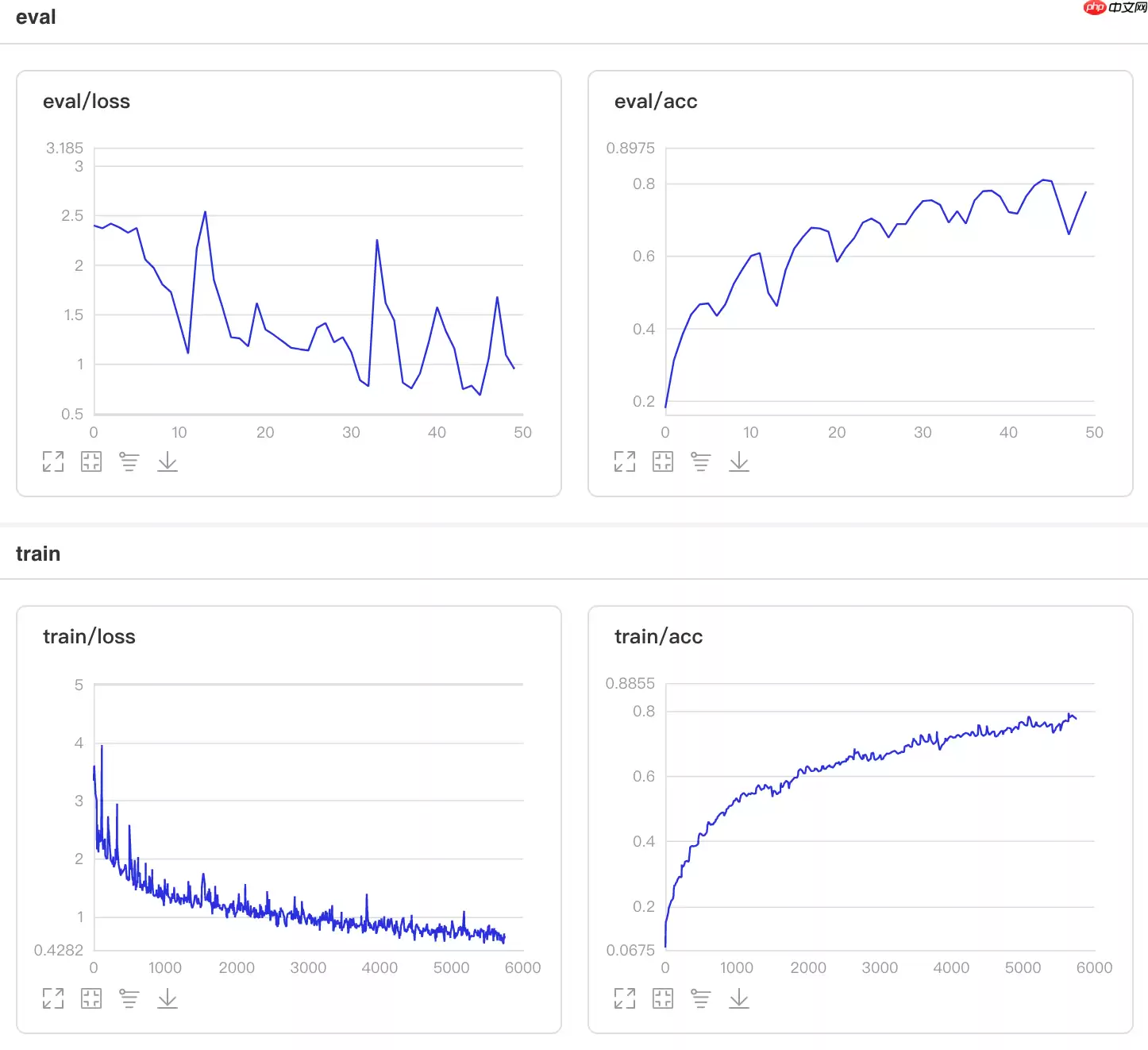

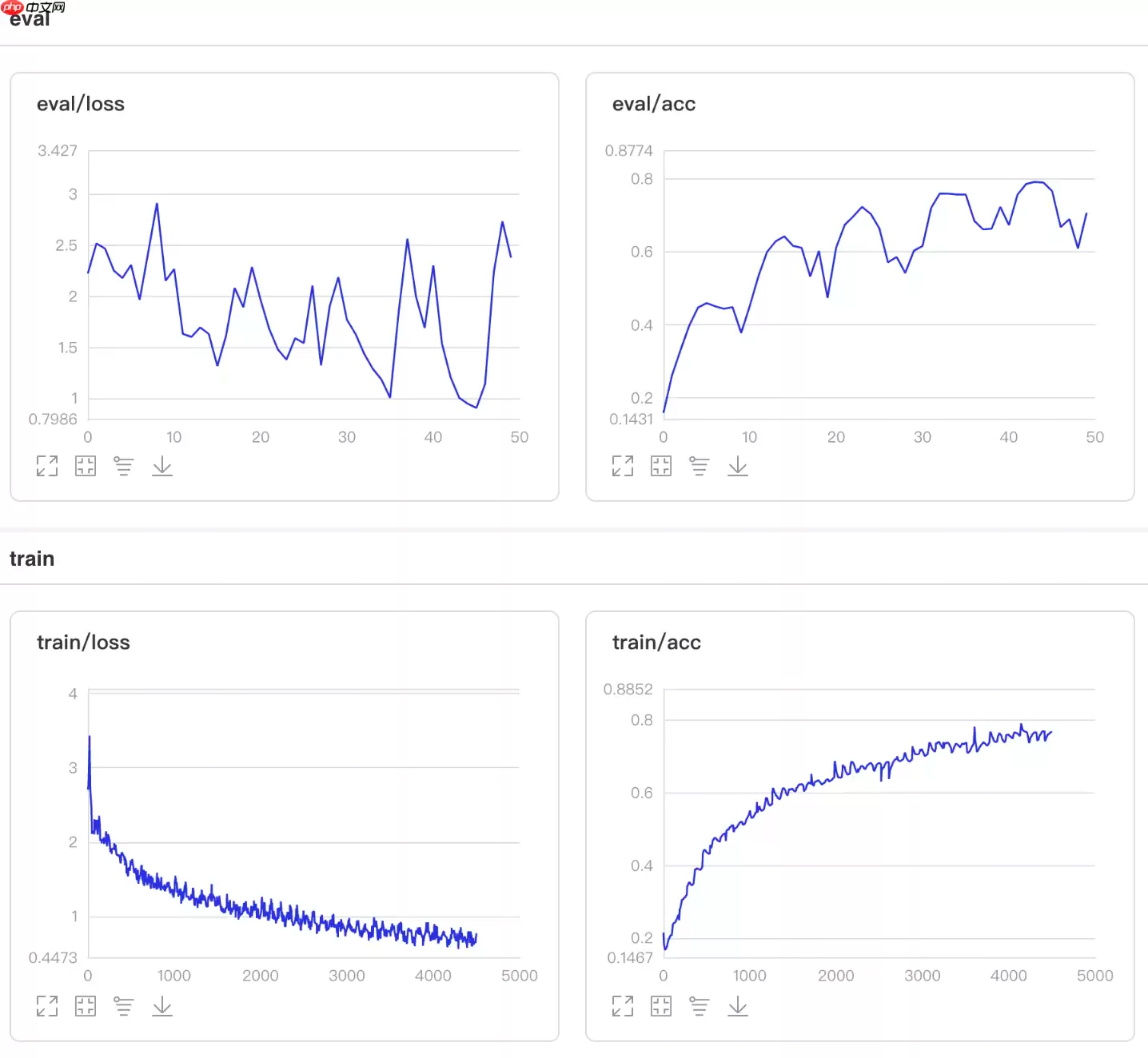

图6. 使用non-local的训练验证图示

使用GCNet网络进行动物分类的训练并验证

训练

In [2]

!python code/train.py --net 'gc'

登录后复制

验证

In [22]

!python code/eval.py --net 'gc'

登录后复制

W0303 17:13:22.231034  8017 device_context.cc:362] Please NOTE: device: 0, GPU Compute Capability: 7.0, Driver API Version: 10.1, Runtime API Version: 10.1W0303 17:13:22.235092  8017 device_context.cc:372] device: 0, cuDNN Version: 7.6.add gc after block 1 with 512 planes.add gc after block 3 with 512 planes.add gc after block 1 with 1024 planes.add gc after block 3 with 1024 planes.add gc after block 5 with 1024 planes.Eval begin...The loss value printed in the log is the current batch, and the metric is the average value of previous step.step 103/103 [==============================] - loss: 0.6511 - acc: 0.8040 - 217ms/step         Eval samples: 3276{'loss': [0.6511191], 'acc': 0.8040293040293041}

登录后复制

图示训练验证过程

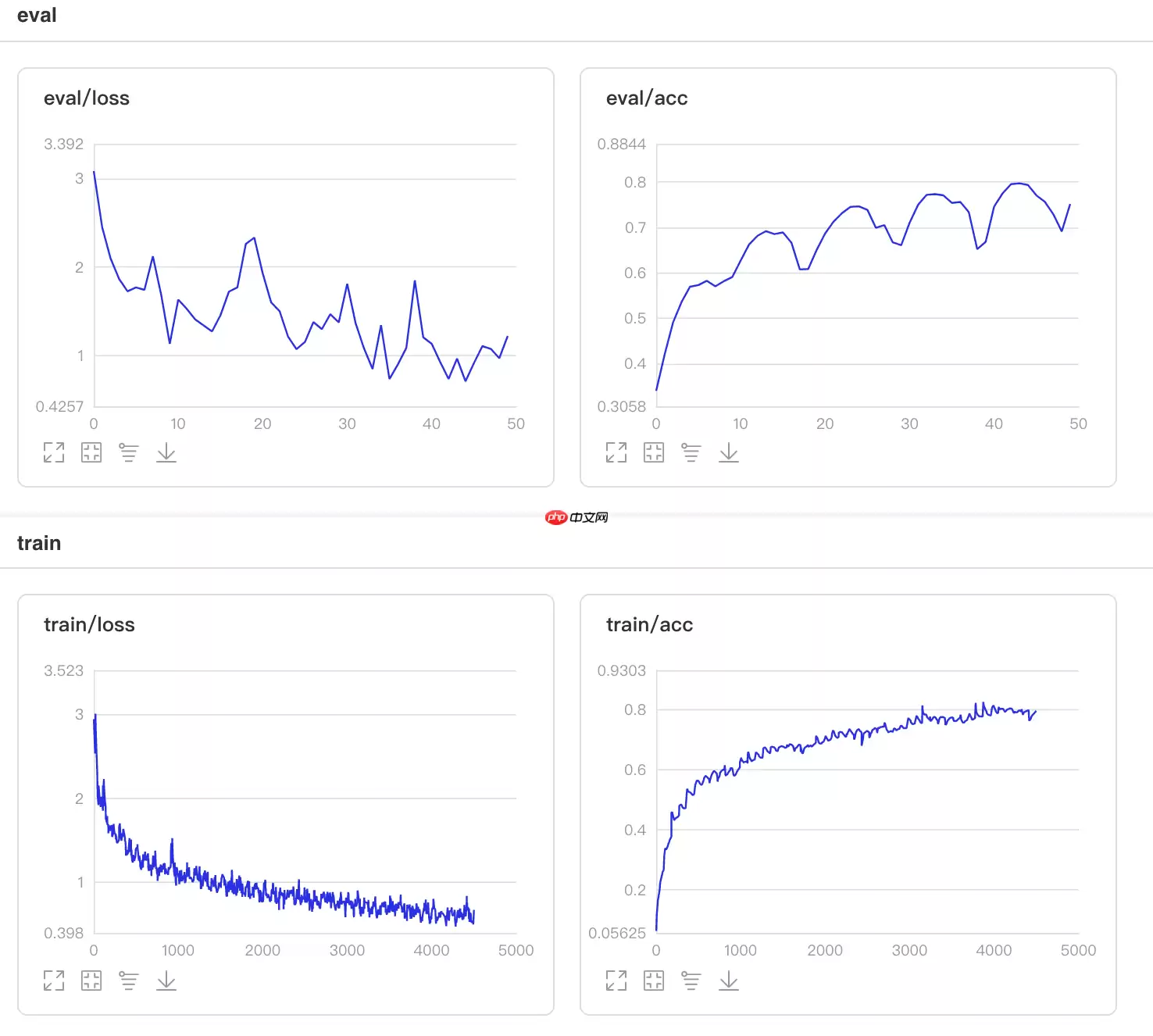

图7. 使用GCNet的训练验证图示

使用BAT网络进行动物分类的训练并验证

训练

In [ ]

!python code/train.py --net 'bat'

登录后复制

验证

In [21]

!python code/eval.py --net 'bat'

登录后复制

W0303 17:11:59.910156  7866 device_context.cc:362] Please NOTE: device: 0, GPU Compute Capability: 7.0, Driver API Version: 10.1, Runtime API Version: 10.1W0303 17:11:59.914266  7866 device_context.cc:372] device: 0, cuDNN Version: 7.6.add bat after block 1 with 512 planes.add bat after block 3 with 512 planes.add bat after block 1 with 1024 planes.add bat after block 3 with 1024 planes.add bat after block 5 with 1024 planes.Eval begin...The loss value printed in the log is the current batch, and the metric is the average value of previous step.step 103/103 [==============================] - loss: 0.7981 - acc: 0.8159 - 236ms/step         Eval samples: 3276{'loss': [0.7981112], 'acc': 0.8159340659340659}

登录后复制

图示训练验证过程

图8. 使用BAT的训练验证图示

比较

在本次项目中，可以看出，BAT表现最好，GCNet其次，这两个针对non-local的改进型网络在性能上都超过了原始的non-local网络。

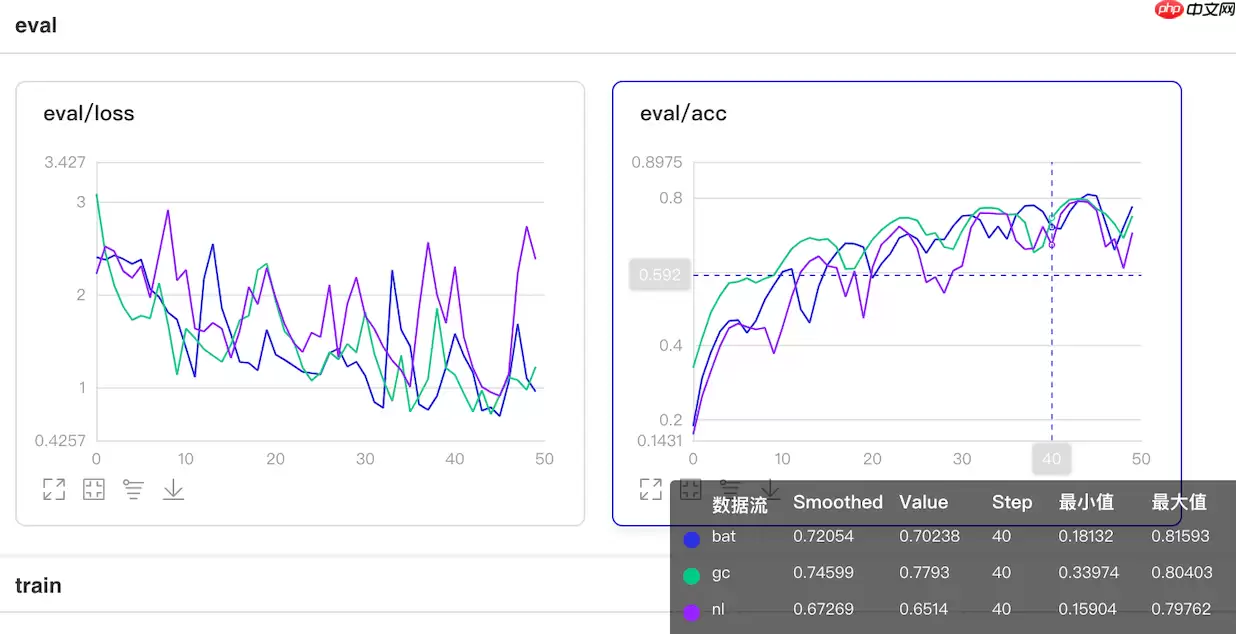

图9. Non-local、GCNet和BAT的验证比较图示
