随着互联网的快速发展，企业的业务类型不断增多，业务数据规模也在持续增长。当业务发展到一定阶段后，传统数据存储架构往往难以满足海量数据处理与实时分析需求，因此，实时数据仓库逐渐成为企业数字化建设中的关键基础设施。以维表 Join 为例，业务数据通常以范式表形式存储在业务系统中，分析查询时需要执行大量 Join 操作，这会显著影响查询性能。如果能够在数据清洗和导入阶段就以流式方式完成 Join，那么在后续分析过程中就无需重复关联，从而有效提升查询效率与整体分析性能。

借助实时数仓，企业可以实现实时 OLAP 分析、实时数据看板、实时业务监控以及实时数据接口服务等多种应用场景。不过，一提到实时数仓，很多人的第一反应仍然是架构复杂、实施门槛高、维护成本大。得益于新版 Flink 对 SQL 的良好支持，以及 TiDB 在 HTAP 方面的能力，我们探索出了一套高效、易上手、便于运维的 Flink+TiDB 实时数仓解决方案。

本文将先介绍实时数仓的基本概念，再说明 Flink+TiDB 实时数仓的架构设计与核心优势，随后分享一些已落地的典型用户实践，最后给出一个可在 docker-compose 环境中运行的 Demo，方便读者快速体验。

实时数仓的概念

数据仓库这一概念最早由 Bill Inmon 在 20 世纪 90 年代提出，指的是一个面向主题、集成、相对稳定并能够反映历史变化的数据集合，主要用于支持管理决策。早期的数据仓库通常通过消息队列采集来自各类数据源的数据，再按照每天或每周一次的频率进行计算，最终为报表分析提供支持，这类模式也被称为离线数仓。

离线数仓架构

进入 21 世纪后，随着计算技术演进和整体算力提升，决策主体逐步从人工判断转向计算机算法，实时推荐、实时监控、实时分析等需求不断出现。与之对应，决策周期也从天级逐步缩短到秒级，实时数仓正是在这样的背景下快速发展起来的。

当前主流的实时数仓架构主要包括三类：Lambda 架构、Kappa 架构以及实时 OLAP 变体架构：

• Lambda 架构指的是在离线数仓基础上叠加实时数仓能力，利用流式计算引擎处理实时性要求较高的数据，最终将离线结果与实时结果统一输出给上层应用使用。

实时数仓的 Lambda 架构

• Kappa 架构则去除了离线数仓部分，完全基于实时数据流进行生产与处理。这种架构统一了计算引擎，能够在一定程度上降低开发与维护成本。

实时数仓的 Kappa 架构

• 随着实时 OLAP 技术不断成熟，一种新的实时数仓架构也被提出，暂时称为“实时 OLAP 变体”。简单理解，就是将部分计算压力从流式计算引擎转移到实时 OLAP 分析引擎上，从而实现更加灵活的实时数仓计算能力。

总体来看，在实时数仓建设中，Lambda 架构需要同时维护流式和批式两套引擎，因此开发和运维成本通常高于另外两种方案。相比 Kappa 架构，实时 OLAP 变体架构在计算灵活性方面更有优势，但也需要额外依赖实时 OLAP 的算力资源。接下来将要介绍的 Flink + TiDB 实时数仓方案，就属于实时 OLAP 变体架构。

如果希望进一步了解实时数仓及上述架构的详细对比，感兴趣的读者可以参考 Flink 中文社区的相关文章：基于 Flink 的典型 ETL 场景实现方案。

Flink+ TiDB 实时数仓

Flink 是一款低延迟、高吞吐、流批一体化的大数据计算引擎，广泛应用于高实时性场景下的实时计算任务，并具备 exactly-once 等关键特性。

在集成 TiFlash 之后，TiDB 已成为真正意义上的 HTAP（在线事务处理 OLTP + 在线分析处理 OLAP）数据库。也就是说，在实时数据仓库架构中，TiDB 既能够作为业务数据库承载数据源和在线事务查询，又能够作为实时 OLAP 分析引擎支撑分析型计算场景。

Flink 与 TiDB 的能力结合后，使得 Flink + TiDB 实时数仓方案的优势更加突出。首先，在性能与扩展性方面，两者都可以通过水平扩展节点来提升整体算力，因此能够为系统速度和稳定性提供可靠保障。其次，TiDB 深度兼容 MySQL 协议，而 Flink 提供了 Flink SQL 以及丰富的连接器生态，用于快速编写和提交实时任务，因此整体学习成本、接入成本和配置门槛都相对较低。

针对 Flink + TiDB 实时数仓，下面介绍几种常见的搭建原型。这些原型可以满足不同场景下的实时数据处理需求，也能够在实际业务中按需扩展。

以 MySQL 作为数据源

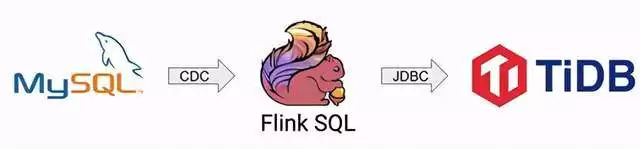

通过使用 Ververica 官方提供的 flink-connector-mysql-cdc，Flink 既可以作为数据采集层，采集 MySQL binlog 生成动态表，也可以作为流计算层完成各类实时计算任务，例如流式 Join、预聚合等。最终，Flink 再通过 JDBC 连接器将处理完成的数据写入 TiDB。

以 MySQL 作为数据源的简便架构

这一架构的优势在于整体设计简洁、部署方便。在 MySQL 与 TiDB 预先准备好对应数据库和表结构的前提下，通常只需要编写 Flink SQL，即可完成任务注册与作业提交。读者可以在本文末尾的【在docker-compose 中进行尝试】部分体验该架构。

以 Kafka 对接 Flink

如果数据已经通过其他方式进入 Kafka，那么可以直接借助 Flink Kafka Connector，让 Flink 从 Kafka 中消费数据并进行后续实时处理。

这里还需要补充一点：如果计划将 MySQL 或其他数据源的变更日志先写入 Kafka，再交由 Flink 处理，那么推荐使用 Canal 或 Debezium 来采集数据源的变更日志。原因在于 Flink 1.11 已原生支持解析这两类工具生成的 changelog 格式，无需额外开发解析器，能显著降低接入复杂度。

以 MySQL 作为数据源，经过 Kafka 的架构示例

以 TiDB 作为数据源

TiCDC 是一款通过拉取 TiKV 变更日志来实现 TiDB 增量数据同步的工具，可以利用它将 TiDB 的变更数据输出到消息队列中，再由 Flink 进一步消费和处理。

以 TiDB 作为数据源，通过 TiCDC 将 TiDB 的增量变化输出到 Flink 中

在 4.0.7 版本中，可以通过 TiCDC Open Protocol 实现与 Flink 的对接。在后续版本中，TiCDC 还将支持直接输出 canal-json 格式，以便更方便地供 Flink 使用。

案例与实践

上一部分介绍的是一些基础架构原型，而在真实业务场景中，实时数仓的实践通常更加复杂，也更具参考价值。下面将分享几个具有代表性和启发意义的用户案例。

小红书

小红书是面向年轻用户的生活方式平台，用户可以通过短视频、图文等形式记录生活、分享经验，并基于兴趣产生互动。截至 2019 年 10 月，小红书月活跃用户数已经过亿，且仍保持快速增长。

在小红书的业务架构中，Flink 的数据输入端与结果汇总端都采用了 TiDB，从而达到类似“物化视图”的效果：

1. 左上角的线上业务表负责承载正常的 OLTP 业务任务。
2. 下方的 TiCDC 集群抽取 TiDB 的实时变更数据，并以 changelog 形式传递到 Kafka 中。
3. Flink 消费 Kafka 中的 changelog 数据并进行计算，例如构建宽表或聚合表。
4. Flink 再将计算结果回写到 TiDB 的宽表中，供后续分析查询使用。

小红书 Flink TiDB 集群架构

整个流程形成了基于 TiDB 的数据闭环，将后续分析任务中的 Join 压力前移到 Flink 侧，并通过流式计算实现压力分担。目前，这套方案已经支撑了小红书的内容审核、笔记标签推荐、增长审计等核心业务，经历了高吞吐线上场景考验，并保持稳定运行。

贝壳金服

贝壳金服长期深耕居住场景，积累了丰富的中国房产大数据资源。其以金融科技为驱动，结合 AI 算法高效利用多维海量数据，提升产品体验，并为用户提供丰富且定制化的金融服务。

在贝壳数据组的数据服务体系中，Flink 实时计算主要被用于典型的维表 Join 场景：

1. 首先，使用 Syncer（一个 MySQL 到 TiDB 的轻量级同步工具）将业务数据源中的维表数据同步到 TiDB。
2. 随后，业务数据源中的流表数据通过 Canal 采集 binlog，并写入 Kafka 消息队列。
3. Flink 读取 Kafka 中流表的变更日志，执行流式 Join；当需要访问维表数据时，再到 TiDB 中进行查找。
4. 最后，Flink 将拼接完成的宽表写入 TiDB，用于后续数据分析服务。

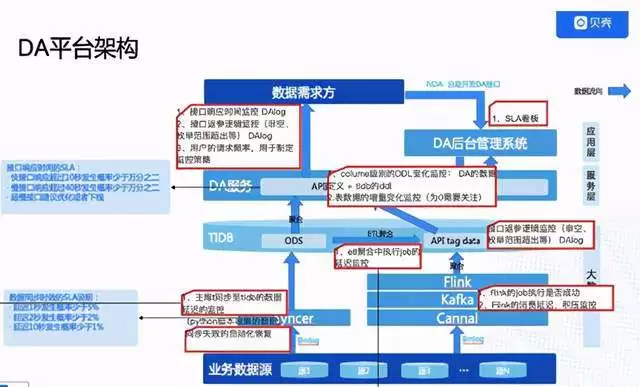

贝壳金服数据分析平台架构

借助上述架构，数据服务中的主表可以实时完成 Join 并落地，下游服务方只需要查询单表即可。这套系统目前已经深入贝壳金服多个核心业务系统，跨系统数据获取统一通过数据组的数据服务完成，减少了业务系统自行开发 API 以及编写内存聚合逻辑的工作量。

智慧芽

PatSnap（智慧芽）是一款全球专利检索数据库，整合了自 1790 年至今、覆盖全球 116 个国家和地区的 1.3 亿专利数据，以及 1.7 亿化学结构数据。用户可以进行专利检索、浏览、翻译，并生成 Insights 专利分析报告，用于专利价值分析、引用分析、法律搜索以及查看 3D 专利地图。

智慧芽使用 Flink + TiDB 替换了原有的 Segment + Redshift 架构。

在原有的 Segment + Redshift 架构中，只构建了 ODS 层，数据写入规则和 schema 缺乏有效控制。同时，还需要围绕 ODS 编写复杂 ETL，才能按照业务需求完成各类指标计算并支撑上层应用。由于 Redshift 中落库数据量大，计算速度慢，整体时效通常为 T+1，并且还会影响对外服务性能。

替换为基于 Kinesis +Flink + TiDB 构建的实时数仓架构后，不再需要单独建设 ODS 层。Flink 作为前置计算单元，直接从业务需求出发构建 Flink Job ETL，完全控制落库规则并自定义 schema；也就是说，只把业务真正关注的指标清洗后写入 TiDB，用于后续分析查询，从而显著减少写入数据量。围绕用户/租户、地区、业务动作等关键指标，再结合分钟、小时、天等不同粒度时间窗口，最终在 TiDB 上构建 DWD/DWS/ADS 层，直接服务于业务统计、明细清单等需求，使上层应用能够直接使用加工完成的数据，并获得秒级实时能力。

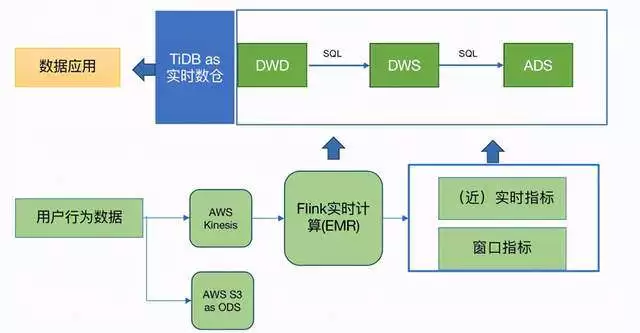

智慧芽数据分析平台架构

从用户体验来看，新架构下入库数据量、入库规则复杂度以及整体计算复杂度都大幅降低。数据在 Flink Job 中按业务需求处理完成后再写入 TiDB，不再依赖 Redshift 的全量 ODS 层进行 T+1 ETL。基于 TiDB 构建的实时数仓通过合理的数据分层，架构更加精简，开发与维护更简单；数据查询、更新和写入性能也显著提升；在满足不同 ad hoc 分析需求时，无需等待类似 Redshift 的预编译过程；同时扩容方便，整体开发效率更高。

目前，这套架构正在逐步上线，已在智慧芽内部用于用户行为分析与追踪，并汇总形成公司运营大盘、用户行为分析、租户行为分析等功能。

网易互娱

网易于 2001 年正式成立在线游戏事业部，经过近 20 年发展，已经跻身全球七大游戏公司之一。在 App Annie 发布的“2020 年度全球发行商 52 强”榜单中，网易位列第二。

网易互娱数据计费组平台架构

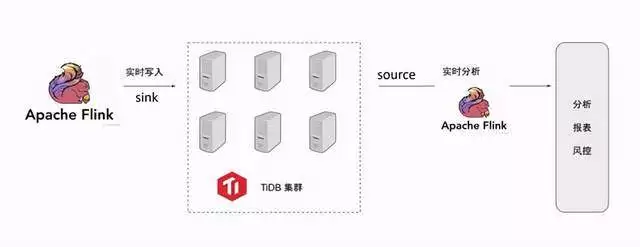

在网易互娱计费组的应用架构中，一方面通过 Flink 完成业务数据源到 TiDB 的实时写入；另一方面，又以 TiDB 作为分析型数据源，在后续 Flink 集群中继续执行实时流计算，生成分析报表。此外，网易互娱内部还开发了 Flink 作业管理平台，用于统一管理作业的完整生命周期。

知乎

知乎是中文互联网综合内容平台，以“让每个人高效获得可信赖的解答”为品牌使命和北极星。截至 2019 年 1 月，知乎已拥有超过 2.2 亿用户，累计产出 1.3 亿个回答。

知乎作为 PingCAP 的合作伙伴，同时也是 Flink 的深度使用者，在实际落地过程中开发了一套 TiDB 与 Flink 的交互工具，并贡献给开源社区：pingcap-incubator/TiBigData，主要包括以下能力：

1. TiDB 作为 Flink Source Connector，用于批量同步数据。
2. TiDB 作为 Flink Sink Connector，基于 JDBC 实现。
3. Flink TiDB Catalog，可以在 Flink SQL 中直接使用 TiDB 表，而无需重复创建表定义。

Flink TiDB 实时数仓 Slides 中还提供了该场景下的一个简明教程，内容包括概念说明、代码示例、基础原理以及一些注意事项，其中示例涵盖：

1. Flink SQL 简单尝试
2. 利用 Flink 进行从 MySQL 到 TiDB 的数据导入
3. 双流 Join
4. 维表 Join

在启动 docker-compose 后，可以通过 Flink SQL Client 编写并提交 Flink 任务，并通过 localhost:8081 观察任务执行状态。
