自动驾驶、智能制造和安防监控这些热门领域，目标检测几乎是所有机器视觉应用的基石。而这一切的核心，都离不开AI建模。不过，现在大家关心的焦点已经变了——不只是怎么把模型做得更准，更重要的是怎么让模型的开发过程更简单、更高效。

这些年，业界涌现了一大堆目标检测模型，YOLO、Faster R-CNN、Mask R-CNN、RetinaNet……它们各有绝活，专门用来检测图像或视频里的目标，识别物体类型，然后做出判断。但风向在变，最近大火的AI Transformer模型正成为更好的选择。它们为什么更香？和传统模型比到底强在哪？咱们得好好聊聊。

机器视觉中的目标检测，这事儿本身就很有嚼头。人眼扫过街道，能瞬间认出红绿灯、行人、车辆，甚至自动忽略背景里的树木和楼房。大脑还会把注意力牢牢锁定在前景目标上——是在跑的人，是静止的动物，还是路边的消防栓。比如开车的时候，司机的注意力高度集中在红绿灯和附近的行人上，根本不会去留意远处的风景。理想情况下，人工智能模型也要干同样的事：抓住关键目标，过滤掉背景，然后把目标分好类。这一切，都得靠它训练积累的经验来做出预测。

Arm汽车业务线高级产品经理Alexander Zyazin打了个很形象的比方：“现在的机器‘看’东西，靠的是图像传感器加镜头，信号经过专门的图像信号处理（ISP）模块后，被送入SoC，ISP负责把图像调理到机器视觉能用的状态。之后，这个处理好的数据再被送到翻跟斗或者通用CPU里，做进一步的预处理和后处理。”

不同场景，对设计要求完全不同。Zyazin指出：“在安防监控和工厂场景里，机器视觉通常用来统计人数，便于规划调度，或者检测产线上的产品缺陷。而在汽车领域，它现在主要用在高级辅助驾驶系统（ADAS）上，融合多个传感器的输入，实现自动紧急刹车、车道保持这类单一功能。”

技术还在往前走，目标是真正没人的自动驾驶汽车。那时候，所有输入都来自传感器，完全不需要人参与。Zyazin认为：“这就需要车子周围装大量传感器，产生海量数据，而且必须极低延迟地管理和处理。从硬件到软件，这绝对是一个高复杂度的系统设计挑战。”

Transformer架构

近几年，一批全新的Transformer模型陆续登场，比如O2DETR（2021年论文）、Meta的DETR（2020年）等等。跟Faster R-CNN这类传统模型一比，Transformer方案的优势很明显，最直观的就是设计更简单。这里我们就拿Meta的DETR来解剖一下，看看它到底是怎么工作的。开发者如果想动手试试，DETR的训练代码也是开源的。

图1：DETR Transformer模型把预测结果和真实值做对比。如果没对上，就输出“无对象”；匹配上了，才确认是检测到的对象。来源：Facebook AI论文《使用Transformer进行端到端目标检测》

大部分目标检测模型是先做个初步预测，再慢慢微调得到最终结果。DETR不一样，它走的是单通道、端到端的路线，靠Transformer来完成编码和解码。DETR有两个核心设计：第一，是一套“一组预测损失”，强制让预测和真实值直接对齐；第二，是一种架构，能一次性预测出一组目标，还能把目标之间的关系建模。这里说的“真实值”，就是图1左侧图片里的实际情况——两只独立的同一种鸟。如果算法不“检查”真实情况，设计得不好，可能最后预测出两只不同的鸟，或者一只两个头的怪鸟。

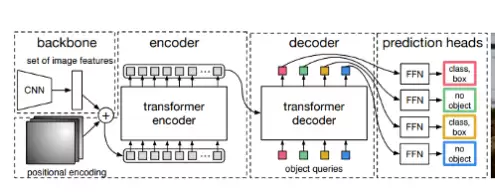

图2：DETR Transformer模型结构。来源：Facebook AI论文《使用Transformer进行端到端目标检测》

人脑识别物体，靠的是先前的知识和经验来处理图像信息。机器视觉却必须从头学起，把图像转成数字数据。如图2所示，卷积神经网络（CNN）通常被用来处理原始数据。DETR也是先用传统的CNN骨干网络提取特征，然后把这些特征送入Transformer的编码-解码流程。最后，数据会进入一个共享的前馈网络（FFN），由它来决定是预测出一个目标，还是判定为“无对象”。

传统方法会按顺序处理一个个“锚点框”，但DETR用的是端到端方法，并行处理所有数据。简单说，DETR先看全局，做出初步预测，然后把一个个小块跟真实值做比较。如果DETR“看到”一只鸟头，并且在真实值里找到了相同的鸟头，它就匹配上了，如图1右侧的黄色框所示；否则就像绿色框那样，输出“无对象”。

另外，DETR在没有“锚点框”和“非极大值抑制”的情况下，也能搞定重叠物体的检测。

“锚点框”是传统目标检测模型的标配。为了锁定感兴趣的目标，算法会在目标周围生成一些框，这些框后来被用作位置和尺寸预测的参照。如果多个物体重叠了怎么办？比如两只鸟站得很近，其中一只挡住了另一只的一部分。这时就需要一个叫“非极大值抑制”的流程，来选出置信度最高的预测，最终保留两只鸟，同时抑制掉其他所有预测。

传统AI模型离不开锚点框和非极大值抑制。而DETR直接绕开了这两步，这也是它比传统模型更高效的原因所在。

AI无处不在，但针对不同应用做了优化。用机器视觉做目标检测，需要AI模型或算法在专门的AI芯片、FPGA或模块上跑，这些硬件常被统称为“AI引擎”。模型第一次训练好后，就可以部署到合适的硬件上执行推理——也就是做出预测或决策。一个很现实的问题是，硬件开发得跟上新AI模型迭代的速度。

Flex Logix首席技术官兼软件与架构高级副总裁Cheng Wang解释得非常直白：“如果只是检测物体，像YOLO这样的非Transformer模型可能就够了。但我们现在进入的是一个瞬息万变的领域。三年前开始用Transformer做分类和检测，现在它已经是生成式AI和生成式AI视觉的必需品了。而这些新操作，都是我们以前设计AI硬件或AI芯片时根本没考虑过的。”

更进一步，光有能跑基准测试的AI硬件远远不够——那些基准测试可能已经是五年前的了，而软件模型每隔几个月就要变一次。Wang认为，像eFPGA这类AI硬件才是出路。它具备软件可编程的灵活性，能跟上最新Transformer模型的节奏。他说：“换句话说，光靠今天的出色表现是不够的。你必须让你的设计具有面向未来的能力。”

在越来越多的领域，AI的应用正在全面铺开。

瑞萨电子执行副总裁兼嵌入式处理、数字电源和信号链解决方案事业部总经理Sailesh Chittipeddi在Semicon West的一次小组讨论中给出了一个很有冲击力的数据：“到2025年，75%的数据将来自网络边缘和端点，而不是云端生成。所以，抛开所有炒作，AI真正活跃的地方其实在端点边缘。另一个有趣的数据是，从所有这些设备进入企业的数据中，有90%实际上被丢弃了。这就是所谓的‘暗数据’。那么，我们能在哪里拦截这些正在产生的数据，让它们变得有用呢？答案是端点边缘。真正能产生巨大差异的，正是预测网络端点边缘正在发生什么的能力。”

说到计算，大家首先想到的是微控制器、微处理器、CPU、GPU——尽管现在所有人都在聊GPU，聊GPT-3、GPT-4，以及后面的滚滚洪流。但Chittipeddi提醒到：“别忘了，这些都是大语言模型。大多数数据集根本不需要这么强大的处理能力。端点边缘需要处理的数据量小得多，但通常要求极低延迟、快速响应。延迟、安全性、在本地处理数据的能力，以及把数据变得可操作——这些才是边缘端的第一要义。”

从这个角度看，计算处理的分布已经远远超出了传统市场。AI生成的数据量暴涨，以及对更快处理结果的需求，正是这场变革的关键驱动力。

华邦闪存营销副总裁Alex Wei也指出：“市场过去非常关注网络、PC、ERP这些传统应用，它们当然还会增长。但大家都在寻找能引领我们进入下一个时代的新应用。这就是为什么NVIDIA在AI领域能赚得盆满钵满，AMD也紧跟着推出自己的GPU。这些新应用需要更多组件，所有东西都需要更高密度。AI就像是在你脑海里映射信息。但你开车时，如果看到有人走在街上，你必须尽量忽略他才能绕过去。这就是神经学习，它消耗了大量的内存，而这还只是个开始。”

图3：使用InferX编译器部署DETR。DETR被分为100层。InferX编译器会自动最大化快速SRAM访问，最小化慢速DRAM访问，并为运行每一层生成配置位。来源：Flex Logix

机器视觉是另一项关键技术，如今AI和机器视觉的交互方式多种多样。Arm的Zyazin总结了两个方面：“第一，机器视觉的输出被送到AI引擎，用来做人数统计、物体识别等决策。第二，AI本身也在通过基于AI的降噪来提升图像质量，然后辅助决策。比如在汽车应用中，AI和机器视觉的结合，可以更早识别出限速标志并及时调整车速。”

不过，想象一下自动驾驶场景：如果AI模型从有缺陷的传感器那里收到了相互矛盾的视觉信号，该怎么办？最好的规则就是在安全上犯错。Synopsys负责AI和机器学习的副总裁Thomas Andersen说，这要看具体应用对系统故障的严重性敏感度有多高。“正因为如此，需要多个系统来双重甚至三重交叉检查信息。一旦发生冲突，决策就会变得很棘手。比如自动驾驶汽车，如果雷达检测到一个物体而摄像头没发现，人们可能会倾向于谨慎行事，自动刹车。但这种‘幽灵刹车’也可能会导致事故。永远要记住，没有完美的解决方案，人类自己也会犯很多错。”

AI模型整体在进步，但在目标检测和预测中，准确性的重要性毋庸置疑。

Cadence Tensilica Vision和AI DSP的产品管理、营销和业务发展总监Amol Borkar说得更直接：“就像任何应用一样，可接受的误报率完全取决于应用场景。消费级应用，把一个人误识别成沙发，问题不大。但在汽车应用中，对行人的错误分类，或者对医疗状况的错误诊断，就可能是致命的。这本质上是AI/分类/检测的问题。AI的进步让我们能更准确地自动识别成像数据中的复杂模式，并提供定量的、而非定性的放射学特征评估。”

Borkar认为AI确实改进很多东西，但他也承认这给平台增加了更多的计算需求，比如需要处理海量的卷积和神经网络层。“为了让AI模型跑得好，需要大量合成数据来训练和验证模型。更进一步，如果修改感知栈，用事件相机数据取代传统的滚动/全局快门传感器，可能会对微小的运动产生超敏感度，从而提高系统精度，适用范围也更广。当然，和任何想跑好的AI模型一样，这种方法也需要海量数据来训练或验证，然后才能投入实战。”

安全问题

好的数据是得到好结果的前提，而保护数据，以及处理和存储这些数据的系统，同样生死攸关。

Synopsys战略营销经理Ron Lowman强调，机器视觉系统需要时刻处于保护之下。“在AI对AI的对抗中，安全是必须的。过去做硬件威胁分析，主要基于不良行为者及其攻击向量。但AI能让攻击向量和被攻击设备数量成倍增加，这让安全成了一切的基础。很多年来，安全都是在软件层面实现的，因为便宜。但纯软件安全显然不够，所以我们看到了安全标准的出现和硬件可信根IP的实现。PCIe和蓝牙就是很好的例子。蓝牙有自愿性加密标准，但因为有成本，没人执行。行业正在慢慢改善。PCIe方面，新的标准把安全性引入了通信接口。短短时间内，大量公司开始采用PCIe IDE，这迅速改变了整个接口IP要求的发展方向。”

Arteris产品营销副总裁Andy Nightingale完全同意这一点。“在任何技术应用中，安全都是必需的，机器视觉也不例外。机器视觉系统经常涉及敏感数据和流程，比如监控录像、医学成像、自动驾驶汽车控制，安全尤为重要。”

Nightingale指出了机器视觉应用中安全至关重要的四个领域：

数据隐私：机器视觉系统通常处理大量数据，包括敏感的个人或商业信息。必须防止这些数据被非法访问或泄露。可以通过加密、访问控制和数据匿名化来实现。

系统完整性：机器视觉系统可能受到操纵或破坏性攻击。保护系统组件和数据免遭篡改或黑客入侵至关重要。可以通过安全启动、系统强化和入侵检测来实现。

认证：机器视觉系统通常依赖于传感器、摄像头等设备，这些设备很容易被欺骗或冒充。确保设备经过身份认证，并且系统能够检测和阻止非法访问非常重要。可以通过生物特征认证、设备证书和网络分段来实现。

合规：机器视觉系统可能需要遵守与安全和隐私相关的法规或行业要求。确保系统设计和运行符合这些要求至关重要。这可能涉及风险评估、审计追踪和数据保留策略等措施。

Nightingale补充说：“在整个SoC设计过程中，应该使用像平台安全架构（PSA）这样的行业标准，而且安全问题应该贯穿终端设备的部署和运行。只要实施适当的安全措施，机器视觉系统就能在保护数据、方法和个人隐私的同时，被有效使用。”

展望未来

随着AI模型的继续进化，它们会变得更高效，就像新兴的Transformer模型一样。未来的开发者需要在设计中权衡好软件和硬件。设计考量因素有很多，包括硬件灵活性、冲突管理、准确性和安全性。

Synopsys的Lowman预测：“未来的架构，会对机器视觉有一个系统级的视角。需要权衡的因素很多：系统成本、分解架构中的内存可用性、片内和片外的内存带宽、处理器数量、不同阶段的处理器类型、每个AI阶段的位宽等等。这些只能通过复杂的工具，配合可配置、可优化的IP（无论是存储器、接口、安全还是处理器IP）来优化。”

而且，随着新AI和生成式AI模型的涌现，机器视觉还会不断扩展到新的应用领域。

Synopsys的Andersen总结了几大方向：“机器视觉有几个主要走向：用于扩展深度学习解决方案的云计算，用于改进ML管道的自动化ML架构，优化计算机视觉（机器视觉的超集）的Transformer架构，以及在边缘端集成计算机视觉技术的移动设备。”
