随着人工智能、机器学习和数据挖掘的快速发展，内存带宽已成为数字时代的核心动脉。DDR（双倍数据速率）技术从2000年的第一代演进到2020年的DDR5，每一代都在带宽、性能和功耗上实现了显著突破。如今，PC、笔电和AI服务器正加速迈向DDR5新纪元，但超高速性能背后也带来了新的设计挑战。本教程将深入解析DDR5的关键技术变化、信号完整性问题，以及如何借助Cadence Sigrity X解决方案充分释放DDR5的潜力。
DDR5 时代：超高速性能背后的设计挑战
DDR5 的核心优势
- 显著降低功耗：电源电压从DDR4的1.2V降至1.1V，有效延长电池寿命。
- 带宽翻倍：最高速率达到6.4Gbps，时钟频率从1.6GHz提升至3.2GHz。
- PMIC集成到DIMM：电源管理IC从主板转移到双列直插式内存模块，电源管理更靠近存储器件，有助于电源完整性（PI）控制。
- 双通道架构：DIMM通道数从1个增至2个，通过将数据分成较窄通道传输，改善信号完整性。
DDR5 带来的设计挑战
尽管DDR5性能卓越，但新技术也引入了复杂问题：
- 低电压噪声干扰：1.1V电压下噪声余量更小，信号开关时信号完整性（SI）变得更具挑战性，容易受到电源噪声影响。
- 信号与电源的耦合：高达6.4Gbps的数据速率和3.2GHz时钟频率，电源噪声在高速操作中可能引发更明显的问题，影响系统性能和稳定性。
- 需要兼顾电源影响的信号完整性分析：分别进行PI和SI分析会遗漏问题，必须同时在芯片、封装、PCB上考虑电源噪声对信号的影响。这要求极高的仿真硬件和软件工具，设计周期长、复杂度高。
小提示：设计DDR5系统时，切勿将电源完整性和信号完整性割裂分析。建议在布线完成后立即进行兼顾电源影响的仿真，因为平面和信号的相互作用发生在布线完成之后。
充分释放 DDR5 的潜力：Cadence 的妙计
兼顾电源影响的信号完整性概念
2005年首次提出的“兼顾电源影响”是一种同时分析信号与电源噪声的先进SI仿真方法。它必须考虑反射、串扰、时序等效应，并配备相应的仿真和规则检查技术。一个完整的解决方案需提供：
- 快速检查信号衰减及电源对信号影响的方案
- 模拟大型电路的时域仿真器（多信号网络与电源网络）
- 电源网络与信号网络的建模
- 高级I/O缓冲器建模

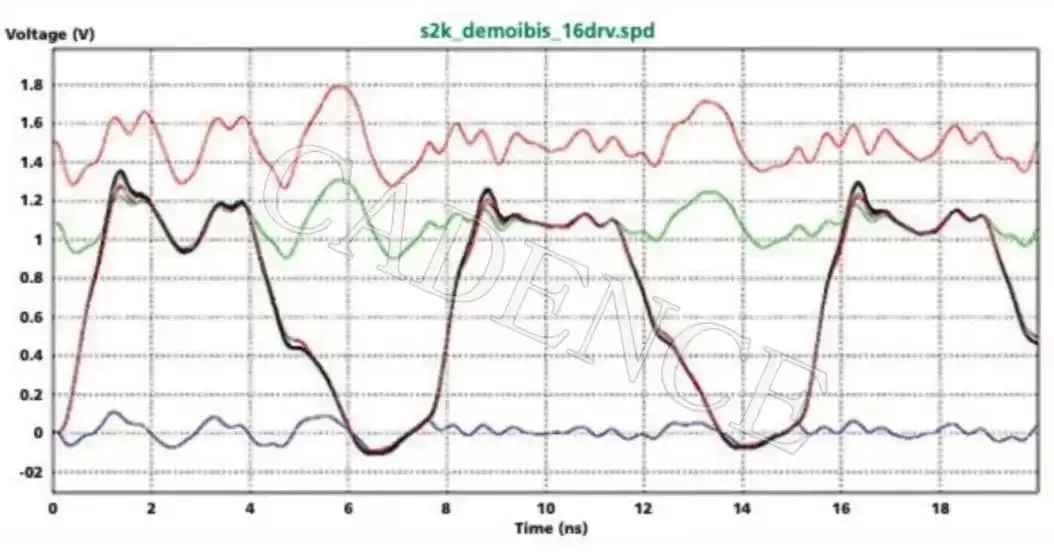

图1：兼顾电源影响的信号完整性仿真结果
Cadence Sigrity X 技术：真正的兼顾电源影响力
作为EDA仿真领军企业，Cadence 推出的 Sigrity X 技术为DDR4和DDR5提供了真正的兼顾电源影响的信号完整性分析。其核心能力包括：
- 精确提取芯片、封装、PCB上的耦合信号、电源和接地信号
- 同时仿真反射、损耗、串扰和同步开关输出（SSO）效应
- 快速将晶体管级模型转换为考虑电源影响的行为级IBIS模型
- 在几小时内完成传统需要数天的设计周期

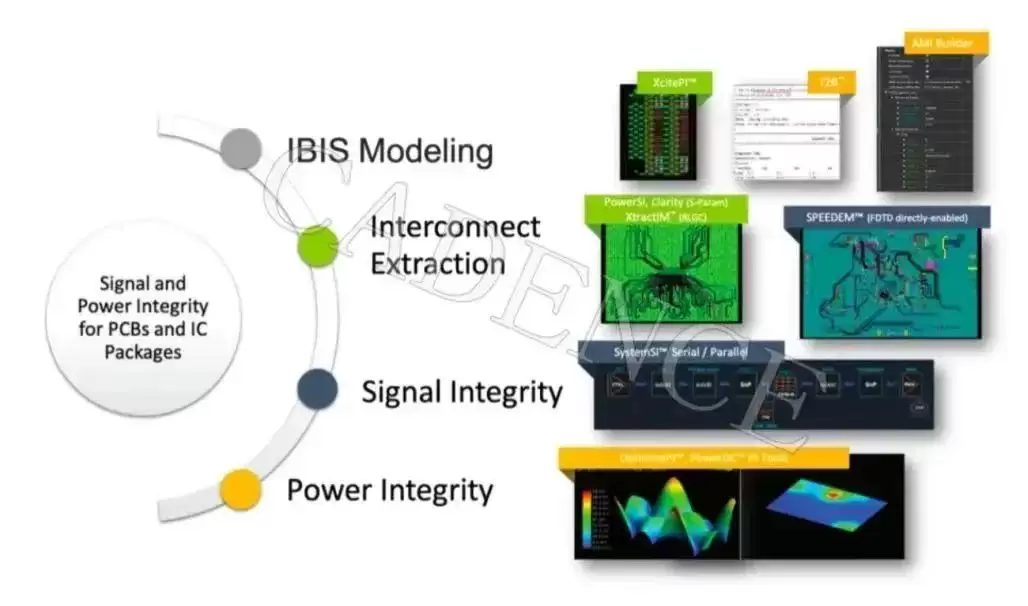

图2：用于PCB和IC封装的Cadence信号完整性和电源完整性工具
Sigrity X技术简化工作流程，提供设计同步快速仿真和签核级准确度。设计人员可在设计画布内运行签核级引擎进行高精度仿真，分析团队则利用大规模并行仿真引擎进行全系统“芯片-封装-PCB-外壳”验证。这使其成为DDR5内存和112G接口的最佳解决方案。
流程对比：约束驱动 vs 传统方法
以下两张图对比了Cadence兼顾电源影响的约束驱动流程与传统的约束驱动设计流程：

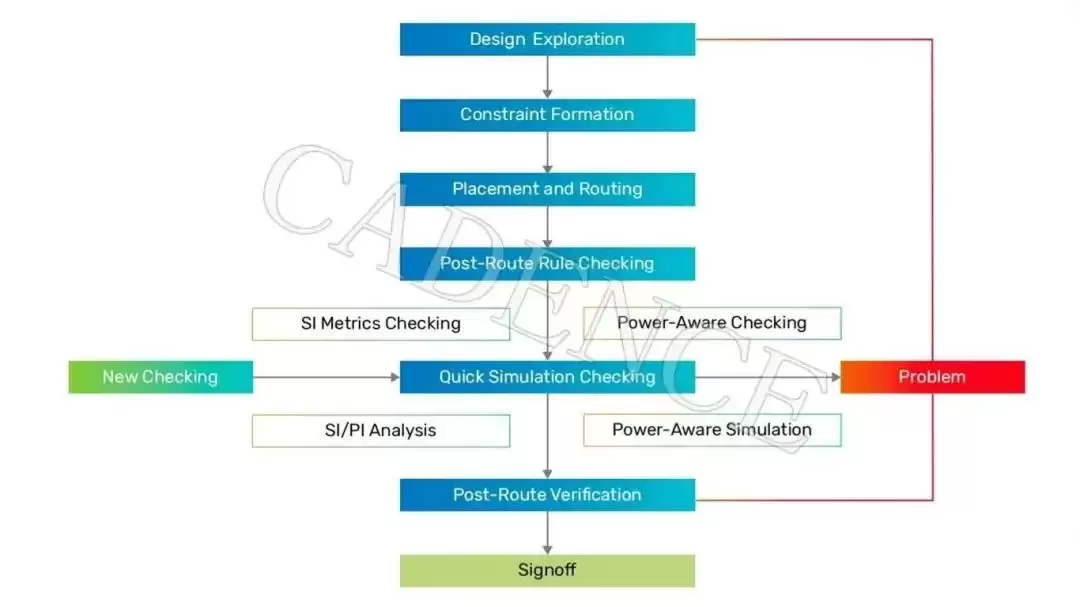

图3：Cadence 兼顾电源影响的约束驱动的流程
VS

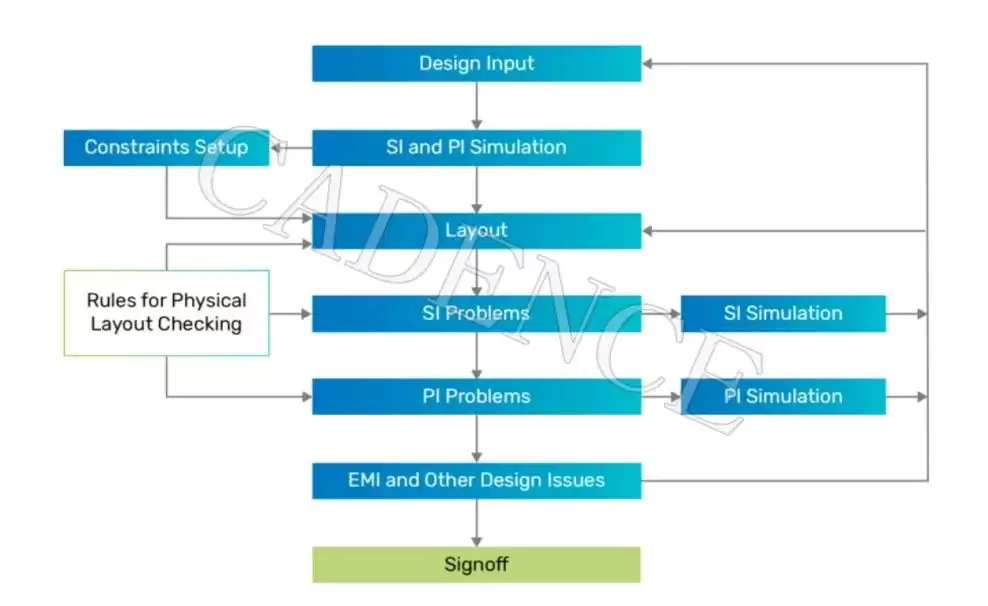

图4：传统的约束驱动的设计流程示例
传统方法中信号分析与PDN分离，存在脱节。而Cadence流程将电源影响纳入约束驱动，从预布局到布线后验证全程考虑耦合效应。
具体工具与技术
- Sigrity SPEED2000引擎：利用有限差分时域（FDTD）方法与混合求解器结合，覆盖信号、电源和接地线。它能集成多种求解器输出，展示电源/接地平面之间在不同时间的相互作用，为电路设计优化提供依据。
- Clarity 3D Solver + Sigrity XtractIM：在签核阶段采用3D全波建模（FEM分析），结合XtractIM实现分割和并行化，生成基于频率响应的S参数模型，实现整个系统的深入精确分析。
- Sigrity SystemSI：支持快速连接兼顾电源影响的IBIS模型和互连模型，帮助设计人员迅速确定最坏情况，与JEDEC标准比对，确保DDR4/DDR5接口符合所有规范（包括比特误码率要求）。
常见问题
- Q：DDR5与DDR4的主要区别是什么？
A：DDR5电压从1.2V降至1.1V，带宽翻倍（最高6.4Gbps），PMIC集成到DIMM模块，通道数从1增至2。这些变化降低了功耗但增加了信号完整性的设计难度。 - Q：为什么不能分别做电源完整性和信号完整性分析？
A：在高速DDR5系统中，电源噪声会通过耦合影响信号质量，单独分析会遗漏这些相互作用，导致设计在实际运行中间出现时序或误码问题。 - Q：Cadence Sigrity X 如何加速DDR5设计？
A：它将晶体管级模型快速转为IBIS模型，并提供大规模并行仿真引擎，使传统需要数天的仿真缩短到几小时，同时保持签核级精度。
科技的每一次飞跃都伴随着新的挑战。面对DDR5内存的新时代，Cadence Sigrity X 为工程师提供了一把锐利的“利刃”，从容应对信号完整性的复杂问题，确保产品不仅符合规范，更在性能上大放异彩，为未来创新之路再添一砖。
