Hot Chips 2023上，三星重点展示了他们在内存处理技术（PIM）上的最新布局。这次亮相的议题很明确：PIM不再只是实验室里的概念，而是正在向实际部署加速迈进。整个展示几乎都围绕AI大模型展开，尤其是GPT这类Transformer架构带来的内存瓶颈问题，三星给出了自己的解题思路。

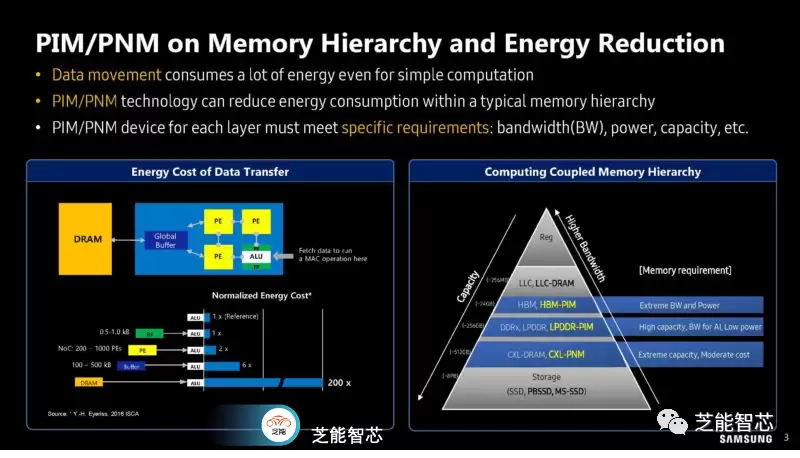

先说说传统计算中的核心矛盾。CPU或GPU算得再快，数据从内存搬运过来也要花时间、耗能源。说白了，最大的开销就是数据来回搬运的成本。三星的思路很直接——给不同种类的内存多开几条通道，但这一招也有它的天花板。

好在CXL技术正在快速成熟。它允许灵活地重新配置PCIe线路的用途，从而提供更大的内存带宽。

GPT的瓶颈到底在哪？

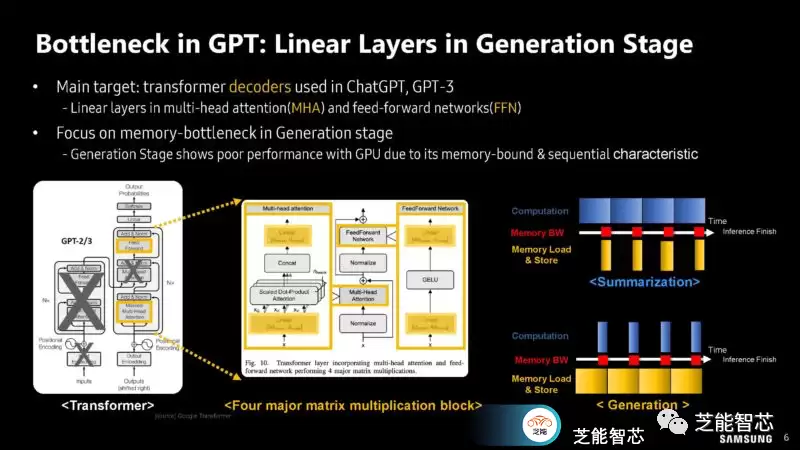

三星这次专门针对GPT模型做了深入分析。核心目标直指Transformer模型的三大部分：线性层、多头注意力（MHA）和前馈网络（FFN）。关键在于GPT的生成阶段——这是个存储带宽饥渴型任务，由于内存限制和顺序生成特性，即使在GPU上跑，效率也远谈不上理想。

三星把GPT的工作负载分成了两类：摘要生成这类计算密集型任务，和文本生成这类内存密集型任务。其中，GEMV（广义矩阵-向量乘法）部分可能占据总生成延迟的60%~80%。这和PIM/PNM的优化目标正好对上了。

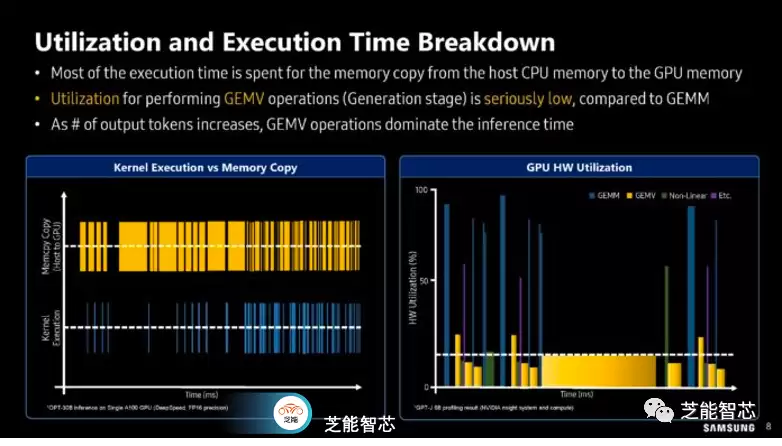

从利用率和执行时间的角度来看，问题就更清楚了。大部分执行时间都花在了从主机CPU内存到GPU内存的数据复制上。相比计算操作，GEMV操作的利用率非常低。而且随着输出token数量增加，GEMV在推理时间中的占比只会越来越高。

PIM的解法：把计算搬到内存里

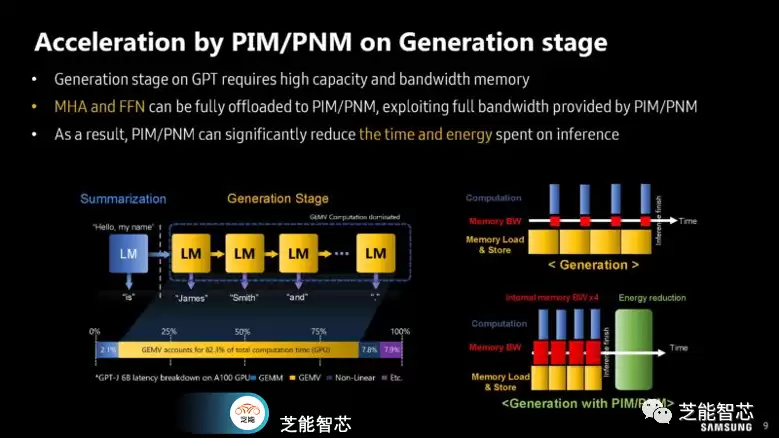

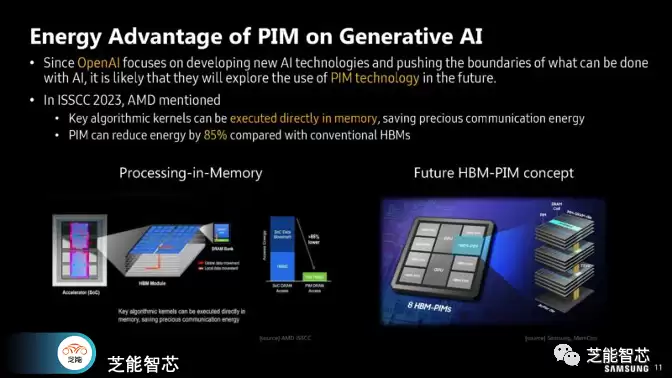

三星展示的关键方案是把部分计算管道卸载到PIM模块上。这样做可以省去数据传输到CPU或xPU的成本，直接降低功耗。具体来说，GPT生成阶段需要高容量、高带宽的内存。多头自注意力和前馈网络都可以完全卸载到PIM/PNM上，充分利用其全部带宽。结果是，推理过程中的时间和能耗都能显著减少。

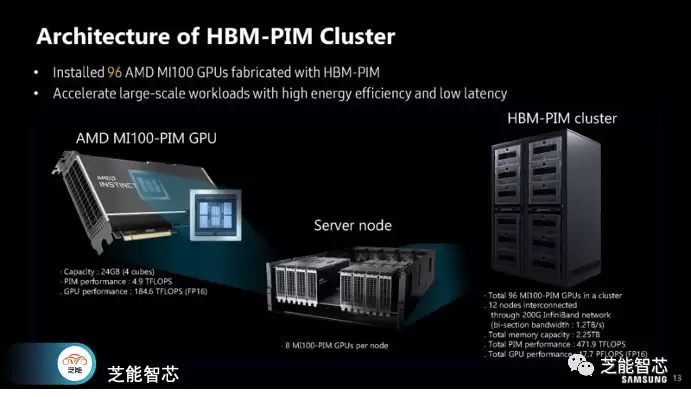

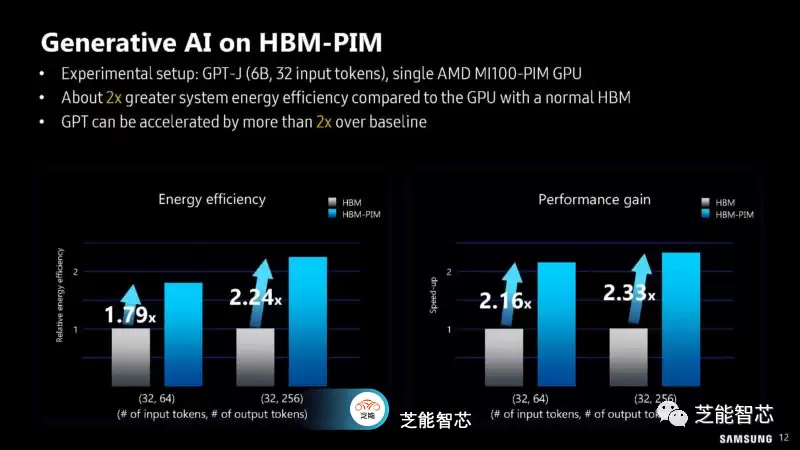

具体到硬件实现，三星重点展示了他们的高带宽内存HBM-PIM。这里有个有意思的对比：AMD的MI100加速卡也采用了HBM-PIM。这次三星展示的集群由12个节点、8个翻跟斗组成，专门用来验证这种新型内存技术的实际表现。

更进一步，三星还展示了T5-MoE模型在这个集群上使用HBM-PIM的效果，包括性能和能效提升的具体数据。

当然，光有硬件还不够，PIM模块要真正发挥作用，离不开软件的配合。三星正在努力把这部分能力内置到标准编程模块中。

不止于HBM：LPDDR-PIM与CXL-PNM的探索

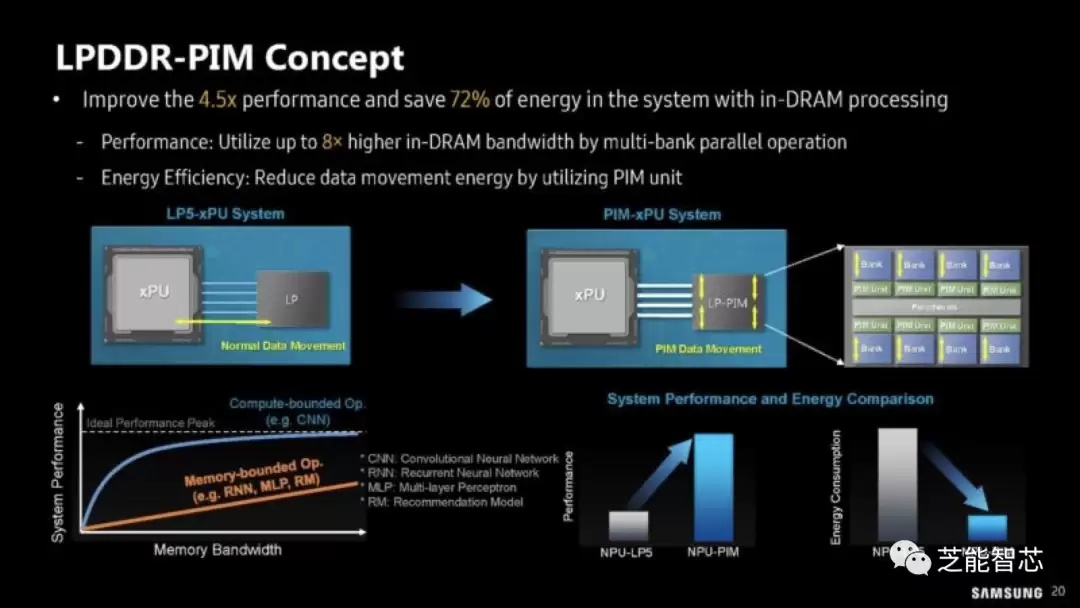

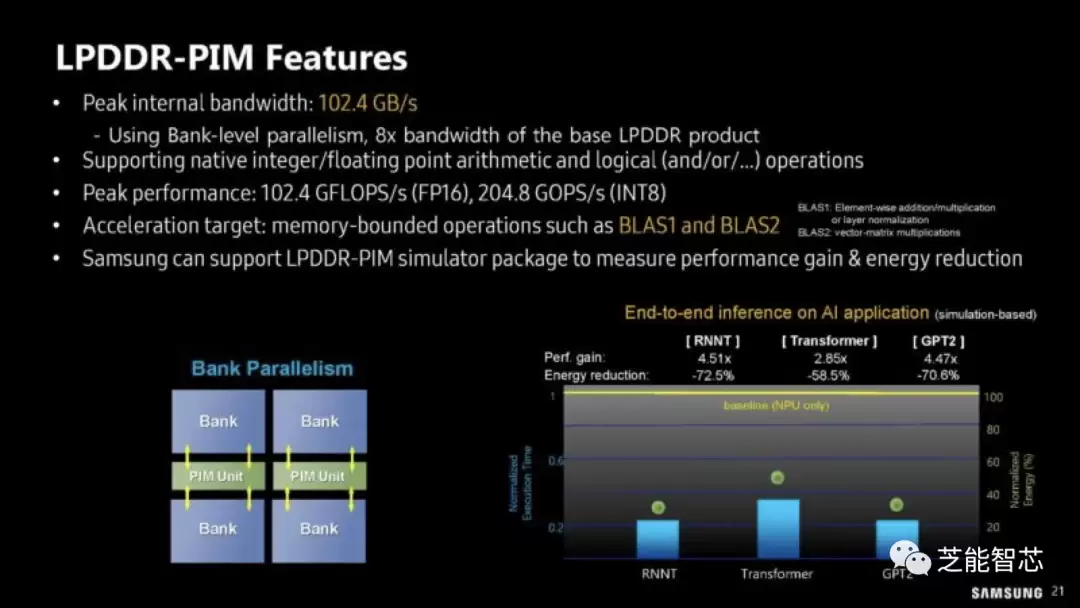

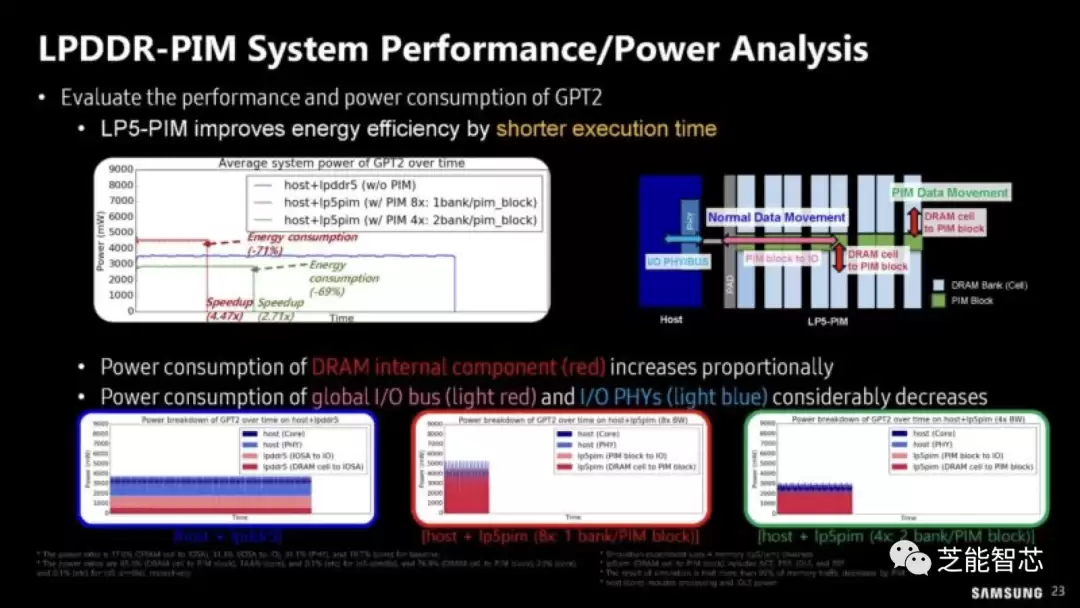

除了HBM-PIM，三星也在推进LPDDR-PIM。它的内部带宽为102.4GB/s，看起来不算高，但设计思路很清晰：把计算留在内存模块上，减少与CPU或xPU之间的数据搬运，从而降低功耗。三星还专门分析了LP5-PIM模块的性能和功耗表现。

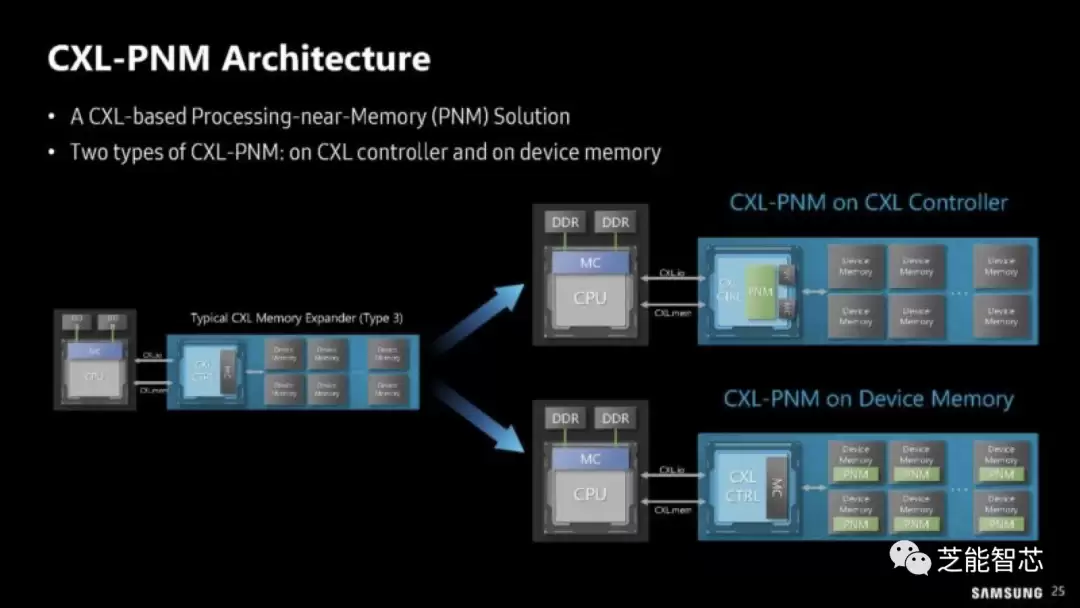

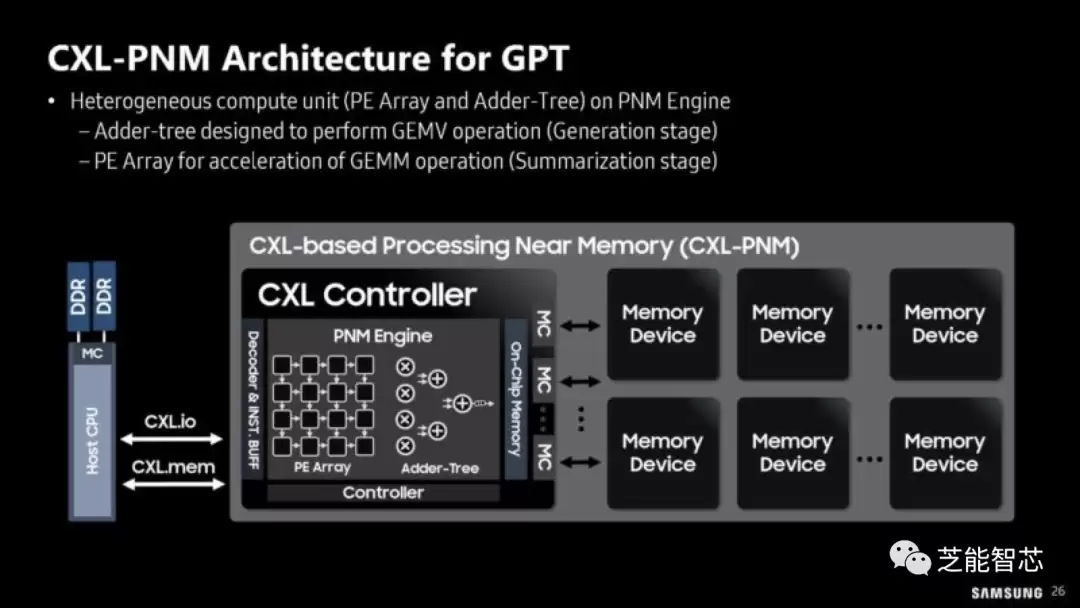

如果HBM-PIM和LPDDR-PIM还不够，三星还展示了一个更大胆的想法——把计算放进CXL模块里，也就是PNM-CXL。这不仅仅是在CXL Type-3模块上挂内存，而是把计算核心也装进去。

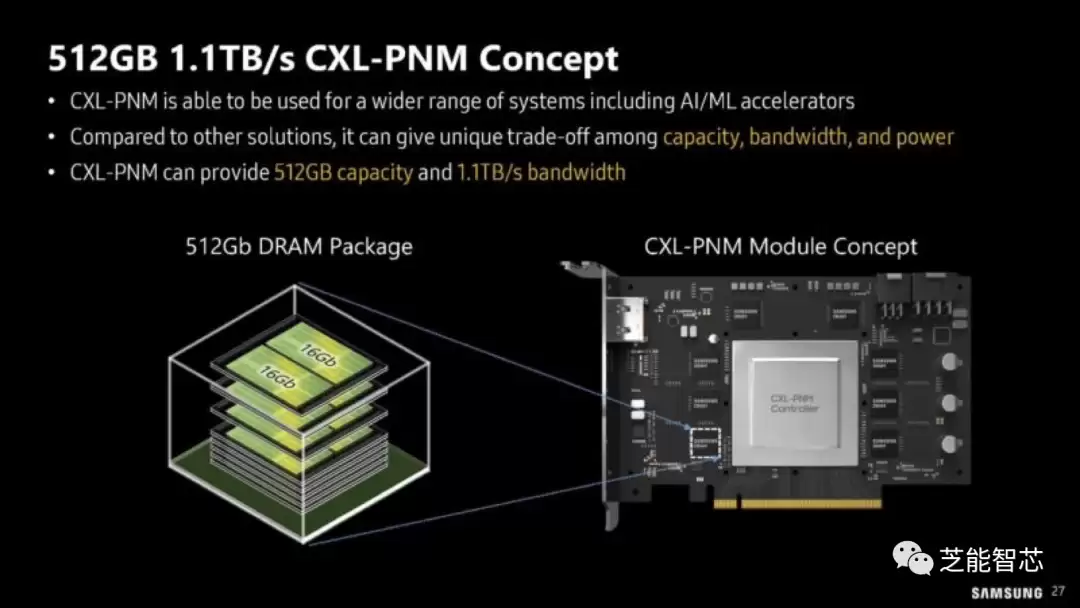

实现方式也很直接：在CXL模块上添加计算元件，可以使用标准内存，也可以在模块上跑PIM，再加上标准的CXL控制器。最新推出的一款概念型512GB CXL-PNM卡，带宽高达1.1TB/s。

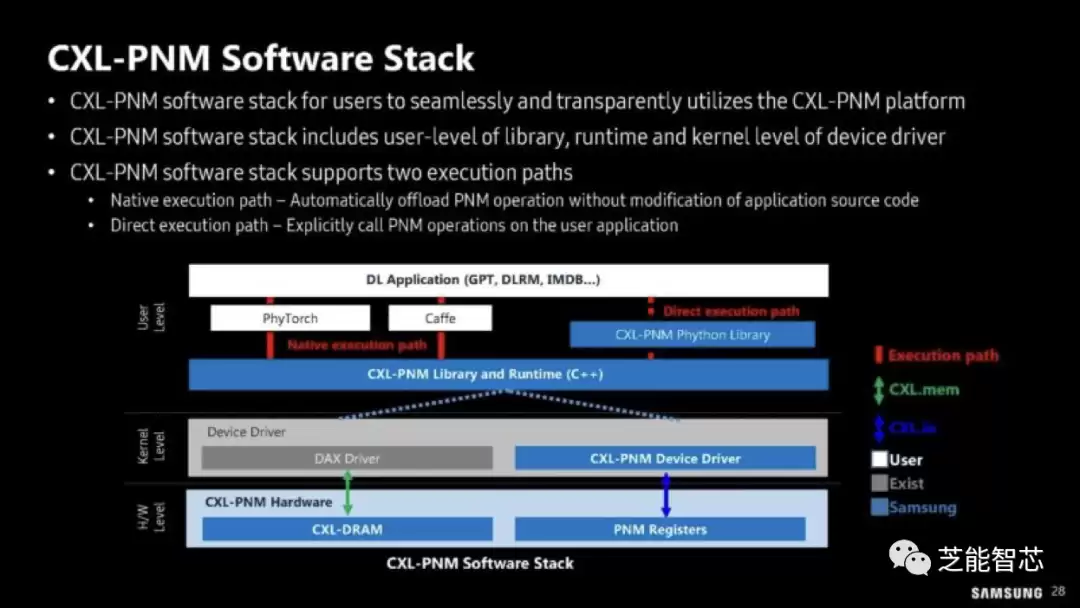

三星也展示了配套的CXL-PNM软件栈。

能耗与商业化的最后一块拼图

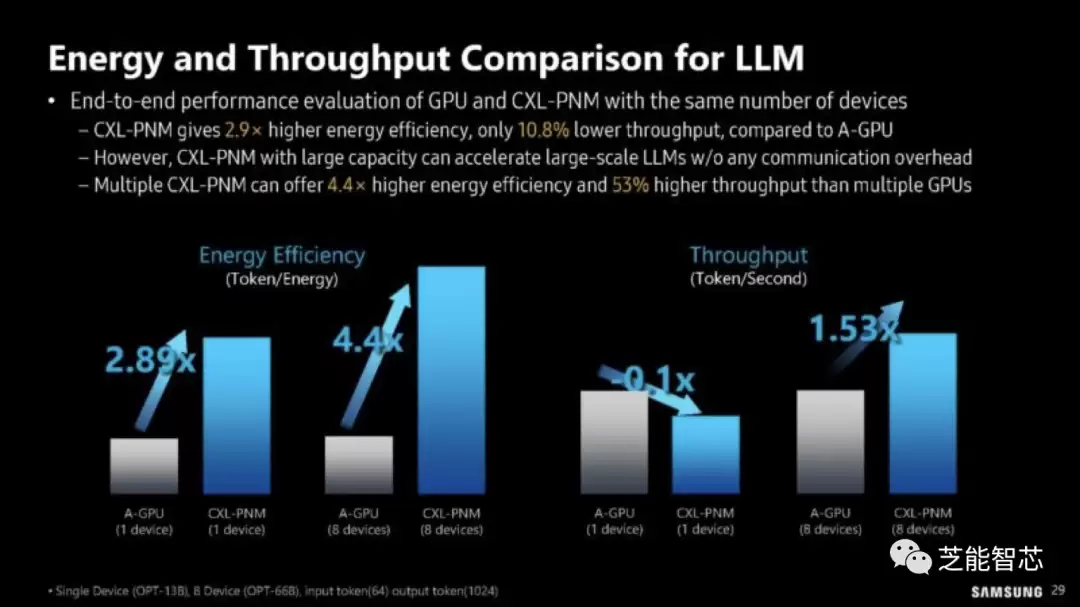

对大语言模型这样的大规模工作负载来说，PIM技术带来的节能和吞吐量提升是实实在在的。CXL通常使用PCIe的电线传输数据，能源成本不低。因此，避免数据搬运带来的好处非常可观。

也正因如此，三星在本次展示中多次强调减少碳排放的重要性。

可以说，三星在PIM技术上的投入已经持续多年，现在明显已经从研究阶段走到了商业化落地的前夜。CXL-PNM或许最终会成为这类计算架构中一个真正成熟的方向。接下来，就看这一技术能否在更大规模的生产环境中证明自己了。
