本文全面解析SparseBEV——一种在3D目标检测领域实现高精度与高速度的全稀疏模型。无论你是刚接触3D检测的初学者，还是希望优化现有方法的资深开发者，这份教程都将帮助你深入理解其核心设计、操作方式及性能优势。

一、背景与动机

3D世界本质上是稀疏的，因此稀疏3D目标检测成为重要发展方向。现有的稀疏方法（如DETR3D、PETR等）虽然结构简单、速度快，但性能落后于基于稠密BEV特征的方法（如BEVFormer、BEVDet）。我们提出问题：基于稀疏query的方法能否达到乃至超越稠密BEV方法的性能？

经过分析，我们认为关键点在于提升检测器在BEV空间和2D空间的适应性——即对于不同的query，检测器能以不同方式编码和解码特征。这正是之前的稀疏检测器DETR3D所欠缺的。为此，我们提出了SparseBEV，通过三个核心改进实现自适应：

• 尺度自适应自注意力（SASA）：在BEV空间实现自适应感受野
• 自适应时空采样：实现稀疏采样的自适应性，充分利用长时序
• 动态Mixing：自适应地解码采集到的特征

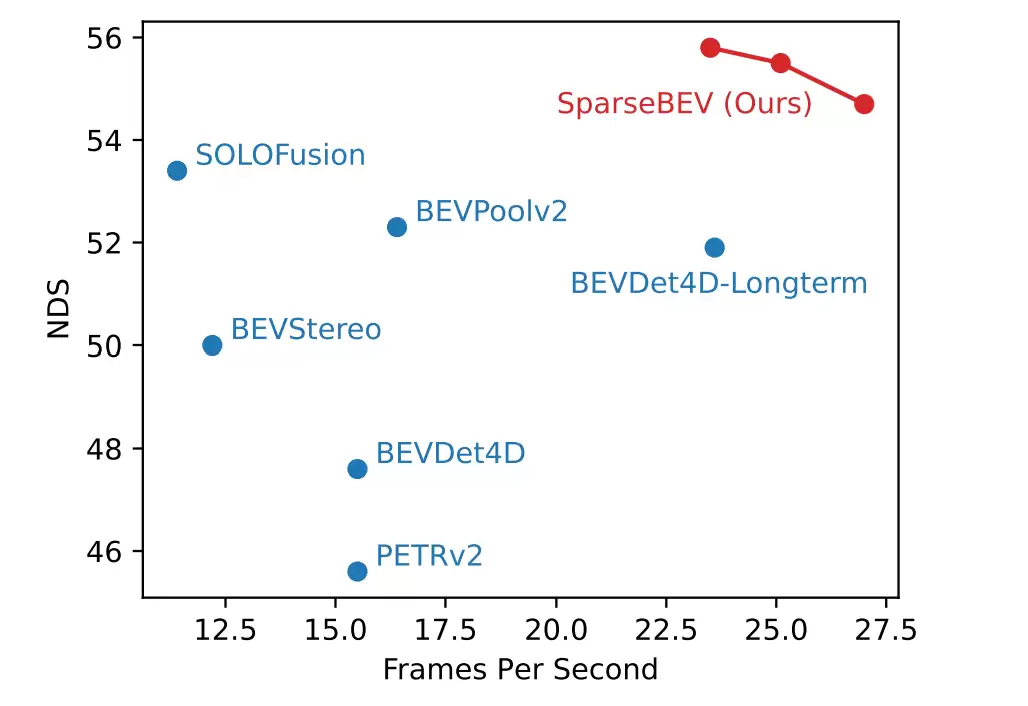

二、性能概览

SparseBEV在nuScenes数据集上展现了优异性能：

• 验证集（ResNet50, 704x256）：55.8 NDS，同时保持23.5 FPS实时推理速度
• 测试集（V2-99轻量级backbone）：67.5 NDS
• 如果使用ViT-large作为backbone，可冲击70+ NDS

三、方法详解

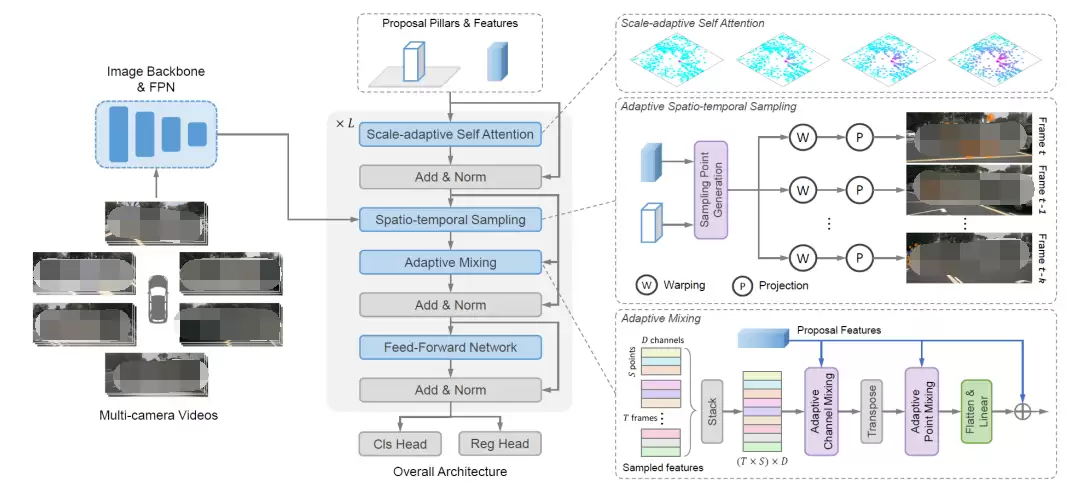

3.1 模型架构总览

SparseBEV架构包含三个核心模块：尺度自适应自注意力、自适应时空采样、自适应融合。下面逐一解析。

3.2 Query初始化

现有query-based方法通常只用reference point作为query。而SparseBEV中的query包含更丰富的信息：3D坐标、尺寸、旋转角、速度，以及对应的特征维度。每个query被初始化为pillar形状（Z轴高度接近4米），因为自驾场景中通常不会在Z轴上出现多个物体。

小提示： 丰富query信息有助于模型更好地定位和识别物体。如果你希望尝试，可以自定义添加其他属性（如置信度、类别信息）。

3.3 尺度自适应自注意力 (SASA)

标准的多头自注意力（MHSA）不具备多尺度能力，而BEV空间的多尺度特征提取至关重要。SASA让模型自己决定合适的感受野：

公式中，两个query中心点之间的欧式距离记为d，感受野控制系数记为α。当α增大时，远距离query的注意力权重减小，感受野缩小；当α=0时，SASA退化为全局感受野的MHSA。α是通过对每个query feature使用一层Linear自适应生成的，每个head生成不同的α值。

实验发现两个有意思的现象：

• 每个head生成的α值在一定范围内均匀分布，且与初始化无关。这说明SASA能在不同head里进行不同尺度的特征聚合，类似FPN。而且SASA的感受野更灵活，可以根据数据自由学习。

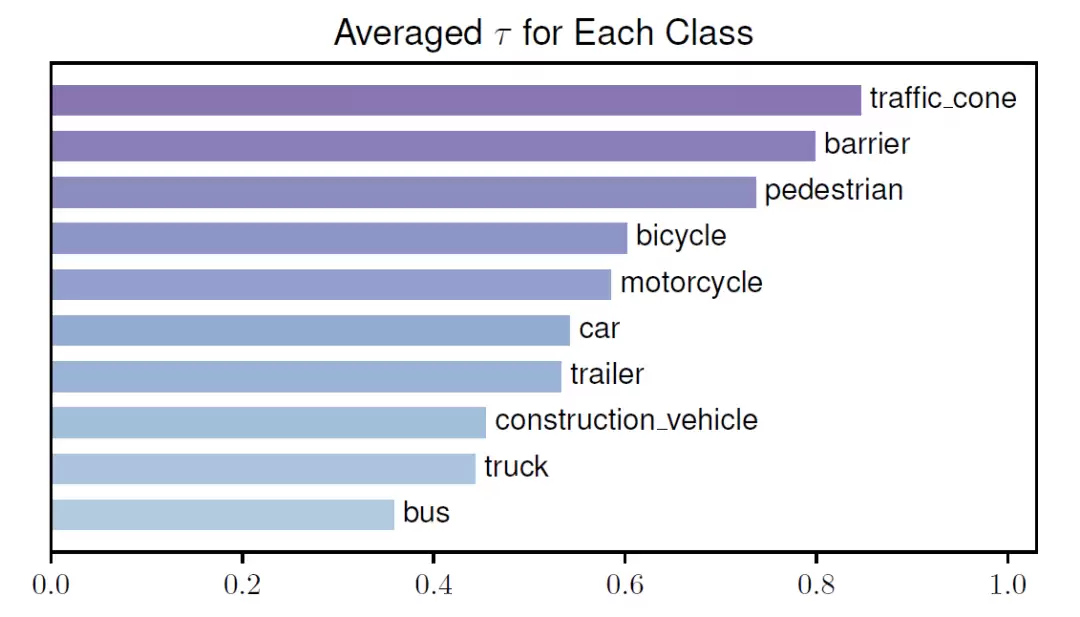

• 不同类别的物体对应的query生成的α值有明显差异：大物体（如公交车）的感受野明显大于小物体（如行人）。

SASA几乎没有额外计算开销，却能暴涨4.0 mAP和2.2 NDS（在消融实验中替换MHSA的结果）。

3.4 自适应时空采样

对每个query，使用一层Linear生成一系列3D偏移量（Offset），然后将这些offset相对于query pillar进行坐标变换，得到3D采样点。这种方法使采样点可以适应不同尺寸、远近的物体，甚至可以撒到框外面去，由模型自己决定。

时序对齐： 为捕捉长时序信息，将采样点warp到不同时刻的坐标系中。自动驾驶场景有两种运动：

• 自车运动（ego motion）：使用数据集提供的ego pose实现对齐
• 物体运动（object motion）：利用query中的瞬时速度向量配合匀速运动模型进行自适应对齐

工程小细节： 对于环视六张图的输入，将3D采样点投影到2D图像时，传统方法需要分别投影到六个视图并取平均。我们发现大多数情况只有一个投影点正确，偶尔有两个（重叠区域）。因此我们只取其中一个投影点，将其视图ID作为新坐标轴，使用PyTorch内置的3D grid sample一步到位。这样显著提速，且NDS仅掉落0.1~0.2。

代码示例请查看：sparsebev_sampling.py

性能优化： 我们后来基于Deformable DETR写了一个CUDA优化，纯PyTorch实现已很快，CUDA进一步提速约15%。

可视化显示，SparseBEV的采样点精准捕捉到不同尺度物体（空间适应性），且对不同速度的物体也能很好对齐（时间适应性）。

3.5 自适应融合

对采集到的特征，在channel和point两个维度分别进行Mixing。假设共M帧，每帧K个采样点，首先堆叠为M×K个采样点（堆叠时序方案，可融合未来帧信息）。

先进行channel mixing（权重根据query feature动态生成），然后对point维度进行同样的mixing操作。动态权重使得模型能自适应地融合不同来源的信息。

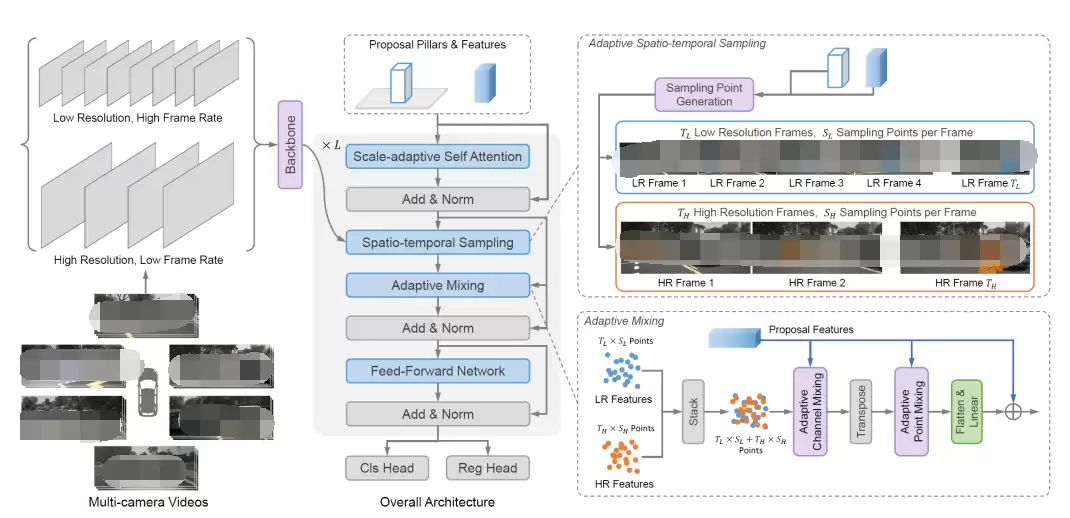

3.6 Dual-branch SparseBEV（可选双分支结构）

进一步改进：将输入的多帧图像分为Fast和Slow两个分支处理。Slow分支使用高分辨率、低帧率，专注于静态细节；Fast分支使用低分辨率、高帧率，专注于捕获运动信息。

Dual-branch不仅减小训练开支，还能提升性能。但它使模型变复杂，默认情况下未使用（仅测试集NDS=63.6的那行结果用了它）。

四、实验结果

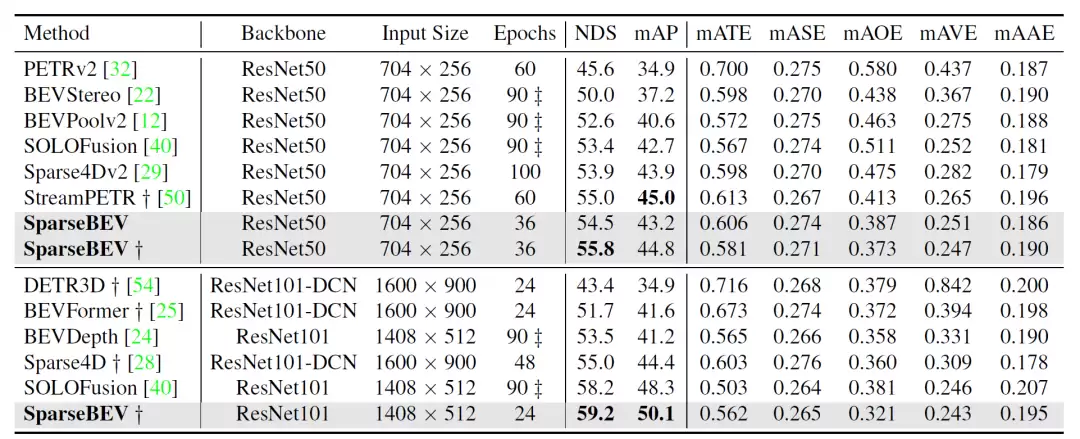

4.1 验证集结果

在nuScenes验证集上：

• ResNet-50 backbone，900个query，704x256输入：超越SOLOFusion 0.5 mAP和1.1 NDS
• 使用nuImages预训练，400个query：55.8 NDS，23.5 FPS
• 升级为ResNet-101，1408x512输入：超越SOLOFusion 1.8 mAP和1.0 NDS

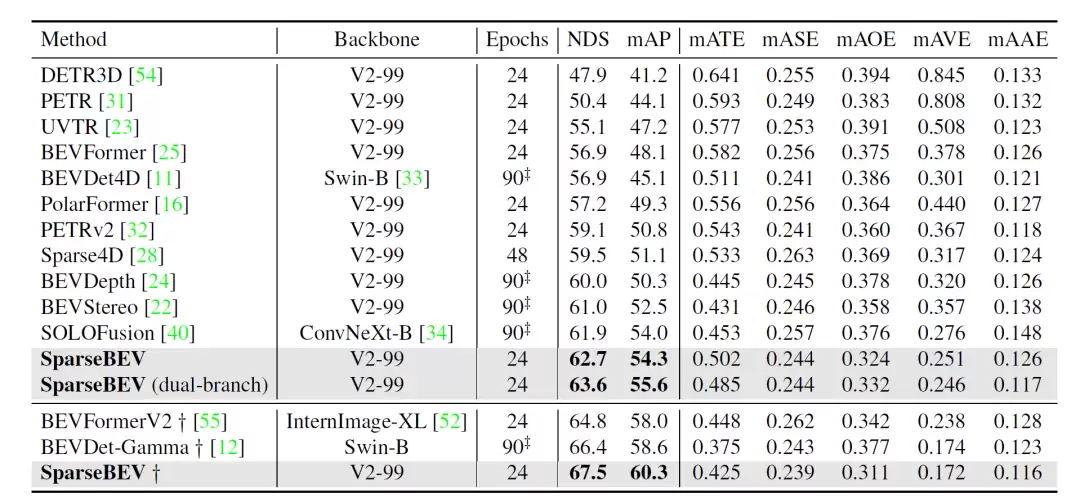

4.2 测试集结果

在nuScenes测试集上：

• 不使用未来帧：62.7 NDS，54.3 mAP
• Dual-branch版本：63.6 NDS，55.6 mAP
• 加入未来帧后：超越BEVFormer V2 2.8 mAP和2.2 NDS。注意，SparseBEV使用的V2-99仅约70M参数，远低于BEVFormer V2使用的InternImage-XL（超300M参数）

五、限制与注意事项

已知缺陷：

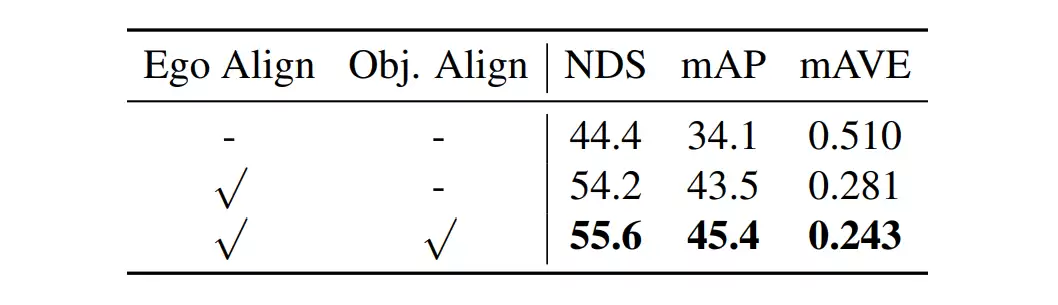

• 依赖ego pose： 如果不使用ego-based warping，NDS会下降约10个点，几乎和没加时序一样。务必确保ego pose数据准确。
• 堆叠时序耗时： 推理时间与输入帧数成正比，当帧数过多（如16帧）时会拖慢速度。
• 训练资源要求高： 传统训练方式会把所有帧全部载入，对CPU和GPU都有较高要求。对于ResNet50和8帧704x256输入，2080Ti-11G尚可；若拉满所有设置，需要A100-80G。

解决方案：

• 可使用 stop_prev_grad 选项，将历史帧以no_grad模式推理，仅当前帧回传梯度。
• 也可采用SOLOFusion、StreamPETR等方法的sequence训练方案，省显存省时间。

常见问题1：SparseBEV比DETR3D好在哪？

DETR3D缺乏自适应能力，SparseBEV通过SASA实现感受野自适应、通过自适应时空采样实现采样自适应、通过动态Mixing实现特征融合自适应，因此性能大幅提升。

常见问题2：可以使用更轻量的backbone吗？

可以。文中已使用V2-99（70M参数）达到67.5 NDS。如果你想在移动端部署，可尝试更轻量的backbone（如MobileNet系列），但性能会下降。

常见问题3：如何加速推理？

可尝试降低输入帧数、减小图像分辨率、使用CUDA优化（代码已提供），或者使用ONNX/TensorRT进行模型转换。

六、总结与展望

SparseBEV通过尺度自适应自注意力、自适应时空采样、自适应融合三大核心模块，显著提升了稀疏query模型的自适应性，在nuScenes上实现了高精度与高速度。尽管存在对ego pose依赖、训练资源要求高等局限，但其设计思路为稀疏3D检测范式提供了重要启发。

未来，我们可能尝试sequence训练方案以节省资源，并探索更高效的时序建模方法。希望这篇教程能帮助你快速上手SparseBEV，并在实际项目中取得优异结果。

作者：王利民

参考文献：
[1] Wang Y, et al. Detr3d: 3d object detection from multi-view images via 3d-to-2d queries. CoRL 2022.
[2] Liu Y, et al. Petr: Position embedding transformation for multi-view 3d object detection. ECCV 2022.
[3] Li Z, et al. Bevformer: Learning bird’s-eye-view representation from multi-camera images via spatiotemporal transformers. ECCV 2022.
[4] Park J, et al. Time will tell: New outlooks and a baseline for temporal multi-view 3d object detection. arXiv 2022.
[5] Zong Z, et al. Temporal Enhanced Training of Multi-view 3D Object Detector via Historical Object Prediction. arXiv 2023.
[6] Wang S, et al. Exploring Object-Centric Temporal Modeling for Efficient Multi-View 3D Object Detection. arXiv 2023.
[7] Yang C, et al. BEVFormer v2: Adapting Modern Image Backbones to Bird's-Eye-View Recognition via Perspective Supervision. CVPR 2023.
[8] Huang J, et al. Bevdet: High-performance multi-camera 3d object detection in bird-eye-view. arXiv 2021.
[9] Gao Z, et al. Adamixer: A fast-converging query-based object detector. CVPR 2022.
[10] Feichtenhofer C, et al. Slowfast networks for video recognition. ICCV 2019.
