一项关键数据值得关注：在规模以上制造企业中，设备投资占总投资的比重常超过50%，但设备利用率却普遍低于60%，导致成本居高不下，效益持续低迷。

企业生产核心痛点

① 接到订单时，现有设备还能挖掘多少产能潜力？
② 生产线的瓶颈究竟在哪里？为何始终无法达到设计产能？
③ 设备报废与闲置率居高不下，如何实现重复利用？

针对上述痛点，基于图形搜索技术的机器视觉方案提供了有效解决方案。以最新落地的图形搜索工具为例——这套软硬一体化的工业机器视觉系统，可直接替代传统工控机，几乎无需更换其他配件，便能直击成本痛点，显著提升设备利用率。

下面通过两个消费类电子行业实际案例，来验证其效果。

实际案例深度解析

一、五金件方向识别案例

应用背景：某客户原先使用传统面积检测工具，由国产工控机厂商提供。但由于客户未对产品表面质量进行管控，导致划伤、压伤、脏污等瑕疵普遍存在，这些干扰因素使得方向判定误判率高达约8%，原有方案显然无法满足需求。

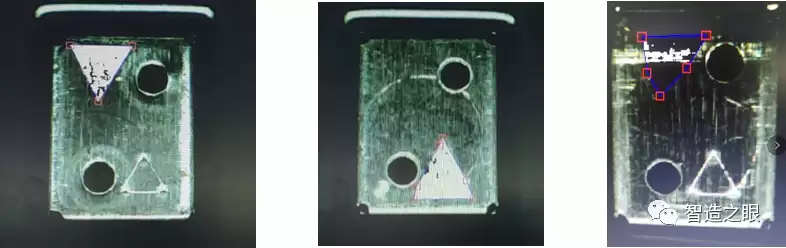

• 原方法通过打光使三角形区域变亮，背景变暗，利用面积工具进行检测；
• 产品上的压伤、划伤在同样打光条件下，亮区面积与三角形差异微小，导致误判；
• 实际上，压伤、划伤产品属于良品，因此对检测方法造成了干扰；
• 三角钢印的深浅和形状不一致，单一方法无法兼容，容易出现过杀或漏杀。

▲ 改进策略

核心思路只有两个字：抗干扰——即有效规避轻微脏污、压伤、划伤等外观缺陷的干扰。

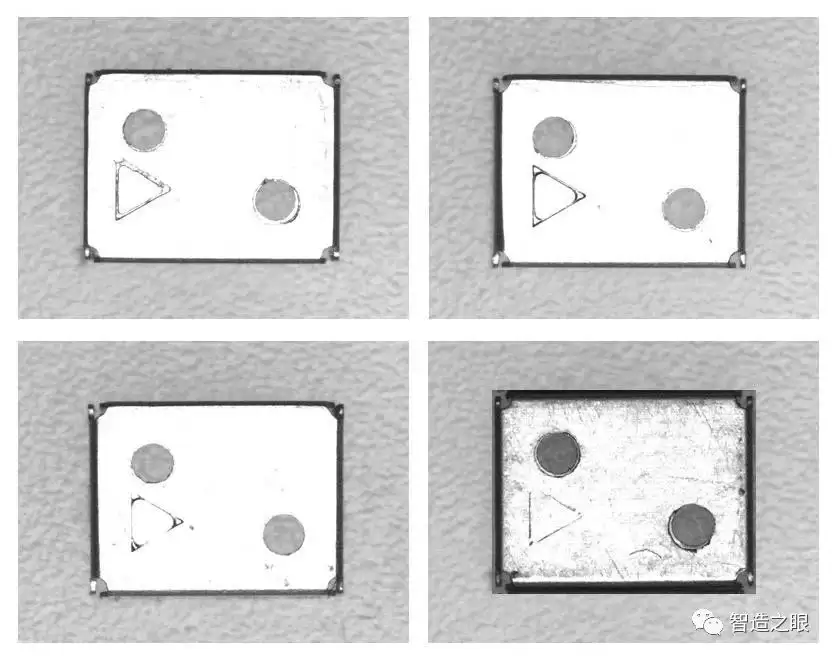

1、分析：样品中观察到4种不同钢印类型（图案与深浅各异），因此需要学习四种模板；

2、判断方法：检测工具学习四种模板后，只要其中一种类型的相似度达到60%，即判定为识别成功；

二、RF胶芯方向识别案例

应用背景：RF（射频）胶芯方向识别，以往友商采用轮廓搜索与尺寸管控方式。但由于胶芯尺寸和形状易发生轻微变形，对轮廓搜索的鲁棒性要求较高；同时表面纹理复杂，尺寸抓点困难，导致误判率居高不下。图形搜索（即模板匹配）成为更优方案。

黑色胶芯左右对称，上下开口尺寸仅相差0.1mm，且纹理深浅不一——依靠尺寸测量来判定方向，抓点极易出现误判。

▲ 改进策略

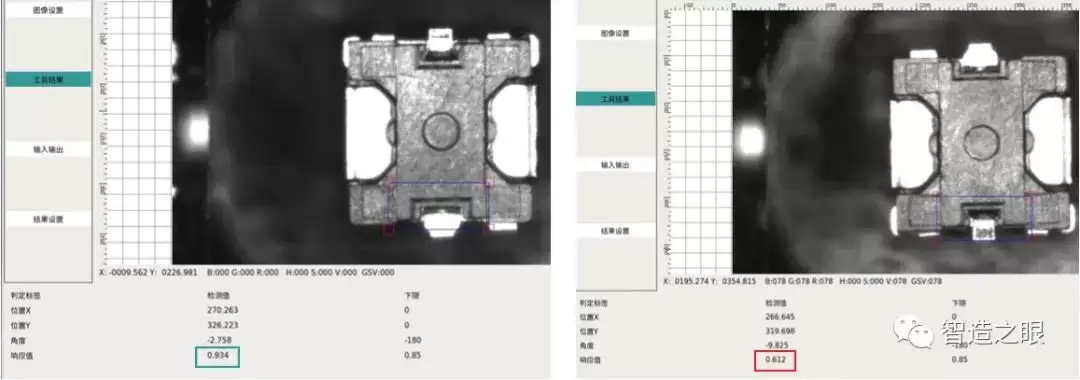

改用图形搜索工具，直接对方向进行搜索，设置正确方向与错误方向的相似响应值作为判定条件（本案例中，正确方向 >0.85，错误方向 <0.65），从而大幅提升准确率，显著降低误判率。

产品核心优势

1、模板匹配：自主匹配算法，实现图像处理与机器学习的深度融合；
2、抗干扰强：全幅搜索，自动忽略划痕、脏污等微小外观缺陷的干扰；
3、简单易用：新建工具后，默认参数即可生效，无需额外调节；
4、耗时优势：以RF项目为例，识别100×50像素区域，图形搜索工具仅需20ms，性能紧追国际水平。
