EVA存储故障概况：

客户业务系统采用EVA企业级虚拟化存储架构，整套设备由一台主控制器、三台磁盘扩展柜以及28块FC硬盘构成。在运行过程中，先后有两块硬盘离线，直接导致存储层出现异常：部分LUN无法挂载访问，同时多组LUN元数据丢失，整套存储服务瘫痪，上层业务全面中断。数据恢复团队接手故障设备后，首先对所有硬盘进行了硬件检测，确认无磁头、盘片损坏等物理故障；随后使用专业坏道检测工具进行全盘扫描，未发现任何坏道，从而排除了硬件介质损坏的可能性。

全盘镜像备份：

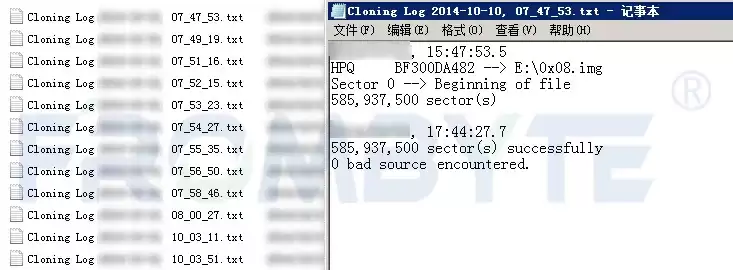

为防止数据恢复过程中原始磁盘数据遭到二次损坏，依据数据恢复行业标准流程，首先对28块故障硬盘进行了只读镜像备份。使用WinHex工具将每块物理磁盘完整镜像为镜像文件，后续所有分析、数据重组操作均基于这些镜像文件进行，原始硬盘全程封存，待检测完成后归还客户。由于硬盘数量较多且单盘容量较大，全盘镜像过程耗时较长。

EVA存储故障根源分析与数据恢复实施流程：

（一）故障根因判定：经过硬件检测，排除了物理损坏和坏道问题，判断故障原因是硬盘读写性能波动。EVA控制器的磁盘校验策略非常严格，一旦磁盘读写稳定性不达标，控制器会直接判定该磁盘故障并踢出磁盘组。该存储内的所有LUN均基于RAID5条带化存储，单一条带内同时有两块硬盘离线，即超出阵列容错上限，对应的LUN直接失效。本次故障共涉及8个业务LUN，其中7个损坏、6个元数据完全丢失，客户要求全部LUN的数据完整恢复。（二）EVA存储LUN底层结构解析：EVA存储以RAID条目为最小数据存储单元，将多块磁盘的物理块组合形成条带，不同类型的RAID条目对应不同的业务LUN。每个LUN的条带分布、磁盘对应关系等核心元数据统一存储在LUN_MAP结构中；EVA会将同一份LUN_MAP分散存放在多块硬盘上，并通过专属索引标记存储位置。工程师遍历所有磁盘，检索索引信息，成功提取了现存LUN的完整LUN_MAP元数据。（三）丢失LUN元数据检索方案：磁盘索引仅记录当前正常在线的LUN，已失效或丢失的LUN没有对应的索引记录。EVA删除LUN时，仅清除磁盘索引标记，不会抹除底层的LUN_MAP数据。数据恢复工程师通过底层特征扫描，遍历全部磁盘区块，筛选出所有符合LUN_MAP特征的数据块。筛选结果中包含现有LUN元数据、历史旧版LUN_MAP以及故障丢失的LUN元数据，无法通过程序自动区分，需要人工逐条核对，从而筛选出本次故障丢失的LUN对应的元数据。（四）离线故障磁盘精准识别：本次故障硬盘无物理损伤，仅因性能异常离线，盘内留存了旧版失效数据。恢复时必须剔除离线盘的数据，否则会引发条带校验错乱。存储所有LUN底层均为RAID5架构，数据恢复工程师利用RAID5奇偶校验算法进行校验比对：读取单条RAID条目数据，计算理论校验值，并与磁盘原生校验值对比，即可识别出包含故障盘的异常条带。对单个LUN的全部LUN_MAP循环校验，多组异常条带中重复出现的硬盘即为离线故障盘，完成故障盘的标记与剔除。（五）定制数据恢复工具开发：基于EVA存储底层架构与故障特征，数据恢复工程师自主开发了三套专用处理程序，实现自动化解析、校验与数据重组：Scan_Map.exe用于全盘扫描磁盘，提取全部LUN_MAP元数据，配合人工筛选精准区分有效LUN条目；Chk_Raid.exe用于遍历所有LUN的RAID条带，通过奇偶校验算法识别离线故障磁盘；Lun_Recovery.exe用于加载校验完成的LUN_MAP，重组条带数据，完整导出所有LUN的原始数据。（六）LUN数据重组与导出：运行Lun_Recovery.exe程序，导入筛选完成的标准LUN_MAP，剔除离线故障盘数据，完成全部业务LUN的底层条带重组，导出完整的逻辑卷数据。导出完成后，数据恢复工程师逐一核对每个LUN，匹配客户业务侧描述的存储容量和文件特征，确认数据结构完整。

数据交付验证：

将恢复完成的全部LUN数据交付给客户，客户技术人员对卷内文件、业务资料进行了完整校验，所有数据无丢失、无损坏，本次EVA存储数据恢复工作圆满完成。

存储运维优化与风险规避建议：

完善机房巡检机制，定时查看存储控制器告警日志，对磁盘异常预警第一时间进行处置，避免多盘连锁离线；规范存储运维操作流程，在执行空间规划、磁盘调整等高危操作前留存元数据备份，降低人为操作失误风险；本次检测发现存储控制器模块存在运行不稳定迹象，建议尽快更换故障模块，消除底层硬件隐患；本次故障由同批次硬盘性能衰减引发，该批次硬盘服役周期已接近上限，条件允许的情况下，批量更换全部FC硬盘，以规避批量磁盘失效风险。
