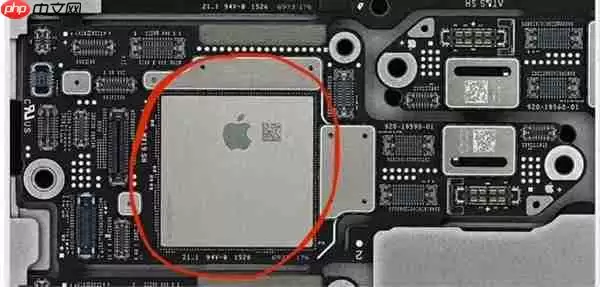

最近网络上曝光了一份苹果内部机密文件，完整披露了iPhone 18 Pro的整机外观、主板布局及核心芯片设计方案。这份资料极具技术含量，特别是关于A20 Pro处理器的封装技术，显示苹果计划从物理底层解决两大长期难题——散热堆积与内存带宽瓶颈。
文件明确指出，新一代A20 Pro处理器将采用台积电独家WMCM（晶圆级多芯片集成）技术。这项技术既不同于目前主流的CoWoS 2.5D封装，也与传统智能手机常用的PoP（堆叠式封装）截然不同。其核心差异在于取消了硅中介层，直接将SoC逻辑芯片与LPDDR5X内存芯片并排置于同一层RDL再布线结构上。如此一来，芯片间互连路径大幅缩短，信号延迟显著降低，封装体积也得到有效压缩——节省出的空间可用于强化散热模组或扩大电池容量。
对比当前手机SoC普遍采用的PoP结构：内存芯片垂直堆叠在处理器上方，形成双热源叠加效应，热量高度集中，难以高效导出。尤其在运行高画质游戏或端侧AI模型时，极易触发温控降频。而WMCM的横向平铺设计使SoC与内存各自拥有独立的散热接触面，有效散热面积成倍提升，长时间高负载下的性能稳定性将实现质的飞跃。
不过，技术升级的同时，成本也随之攀升。晶圆级精细布线、裸片精准贴合以及全流程高精度测试，使得工艺复杂度大幅增加，良率控制成为巨大挑战，封装制造成本直接推高。加之全球DRAM和LPDDR内存价格正处于上行周期，苹果整机的BOM成本压力可想而知。
根据供应链最新消息，A20 Pro配套的LPDDR5X内存由SK海力士独家供应——这得益于其在HBM和移动存储领域的先进制程与产能优势，能够确保高端机型的稳定交付。结合台积电2nm先进制程与WMCM封装技术，这套组合将成为iPhone 18 Pro最具辨识度的技术升级，系统性缓解苹果旗舰机型长期存在的高负载发热严重、瞬时性能衰减等痛点。
