华秋全志联合发起开源硬件设计与制造大赛

类型:热点整理2026-07-14
人工智能产业的爆发式增长,正在倒逼芯片技术寻找新的突破口。传统芯片在性能和算力上的瓶颈日益显现——当AI模型越来越庞大、视觉感知越来越复杂,原有的硬件架构已经有些力不从心了。所以问题的核心就变成了:能不能把AI技术和芯片设计真正融合起来,打造出专门为AI场景服务的新一代芯片?这个方向,不仅关系到算力

人工智能产业的爆发式增长,正在倒逼芯片技术寻找新的突破口。传统芯片在性能和算力上的瓶颈日益显现——当AI模型越来越庞大、视觉感知越来越复杂,原有的硬件架构已经有些力不从心了。所以问题的核心就变成了:能不能把AI技术和芯片设计真正融合起来,打造出专门为AI场景服务的新一代芯片?这个方向,不仅关系到算力的提升,更左右着整个科技产业下一步的走向。

放眼全球,英伟达、英特尔、AMD这几家老牌芯片巨头在AI领域布局已久,凭借深厚的技术积累牢牢占据着头排位置。相比之下,国内AI芯片赛道还处于拓荒期,自主研发能力相对薄弱。不过值得关注的是,国家层面对这一领域的重视程度正在快速升温,一连串产业扶持政策相继出台。国产芯虽然眼下还在追赶,但前景并不黯淡。

关于全志

全志科技成立于2007年,是一家专注于智能应用处理器SoC、高性能模拟器件以及无线互联芯片的设计企业。其业务几乎覆盖了整个智能硬件生态链:从智能家居、消费电子、高清媒体,到汽车电子、工业控制、互联互通和模拟产品,都有深度介入。公司的核心竞争力在于超高清视频编解码、高性能CPU/GPU/AI多核整合、先进工艺高集成度、超低功耗设计以及全栈平台整合这几个维度上。

这其中,全志V853 多目异构AI视觉芯片是面向视觉应用场景推出的新一代智能处理核心。这颗芯片首次采用三核异构、新一代图像画质编码引擎以及典型处理通路压缩等多项技术突破,能够帮助各类视觉端侧产品在分辨率升级和智能化转型上走得更顺。即便在极小尺寸和低内存条件下,V853也能完成多路图像编码,同时保持对人形、人脸等高精度检测的能力。配合全新的快启低功耗系统以及全志自家的低功耗MCU WIFI,这颗芯片在智能电池摄像机、智能门锁和门铃等低功耗设备上既节约了开发成本和时间,又保留了很好的拓展性,产品落地的节奏自然会快很多。

产品性能

V853在技术参数上表现颇为扎实:

首先是核心架构。它集成了ARM Cortex-A7@1GHz、RSIC-V@600MHz以及专用算力NPU,支持16-bit DDR3/DDR3L,最高速率达到933MHz。这样的配置可以满足大多数典型应用场景对算力和带宽的需求。

其次是编码与画质。它最大支持5M像素、30fps的H.265/H.264编码,同时融入了全志最新一代自研画质引擎。在2D降噪、3D降噪、HDR以及边缘增强这些关键环节,基本达到了业内的主流水平。

视频输入接口方面,V853同时支持Parallel CSI和4-lane MIPI CSI。这意味着它最多可以接入3路RAW data Camera或者4路AHD Camera,这对于多目视觉方案的部署来说相当灵活。

外设接口也是丰富多彩的一块:5路TWI、4路UART、4路SPI、4路GPADC、USB2.0等一应俱全,大幅提升了与各类传感器的对接能力。

最后,芯片工艺选择了先进的22nm制程,配合低功耗IP设计,使得最终产品既能做到功耗控制,也方便实现小型化。

技术创新

技术上的亮点主要体现在三个方面:

三核异构协同。三个核心各司其职,既有速度也有品质。传统单核架构在面对复杂视觉场景时常常力不从心,而三核的分工和协同恰好把这个问题解决了。

多目星光眼擎。这项技术赋予了产品从单目跨越到多目的物理升级能力。可以把它看作是一组“既适合人看,也适合机器看”的视觉系统——特别适合AI安防和看护场景,体验上也会更出色。

专用疾风系统。全志在芯片架构到系统框架这条链路上积累了完整的自研能力,V853搭载的疾风系统能够实现冷启动状态下的毫秒级抓拍、录制和识别。最终目标很明确:帮助用户实现规格定制化、产品创新化、场景智能化。

华秋携手全志,多管齐下助力开源硬件

为了让国产芯走得更远,华秋电子与全志达成了一系列合作。双方围绕V853芯片和开发板,在开源生态上做了多方面的整合,目标是把开源硬件的势能进一步放大。

开源设计大赛:连接创意与落地

一款芯片要真正实现商业化落地,离不开大量电子工程师的参与和验证。工程师手里的创意和想法,一旦和芯片发生碰撞,往往能产生意想不到的优秀Demo。这些Demo不仅能验证芯片的性能,也能从不同场景中收集反馈,最终孵化出真正有商业价值的终端产品。

基于这个思路,华秋电子联合全志在线共同发起了“华秋电子X全志在线开源硬件设计大赛”。本次大赛以全志V853和V851s系列为主控芯片,参与者只需申请两款芯片中的任意一款,在规定时间内提交项目设计文档(包括设计框架说明、PCB原理图、BOM清单等),即可参赛。

供应链支持:从设计到制造一路护航

这一次的开源设计大赛,还为参赛者提供了来自华秋供应链的实质性支持。华秋电路在高可靠多层板领域拥有独特优势——数字化管理、高精度设备和全面的质量体系确保了产品的高可靠性的交付。参赛项目有机会获得免费的PCB打板和SMT贴片服务,这对中小团队来说是一个很实在的助力。

在元器件采购方面,华秋商城与国内外3000多家品牌原厂及授权分销商建立了合作关系,全球SKU储备超过2000万。智能仓内自营的20万种元器件,也为PCBA一站式交付提供物料保障。

值得一提的是,设计团队在进入生产制造前,还可以通过华秋DFM对设计文件进行免费的可制造性分析。这个工具能一键审查PCB设计和PCBA组装方案,同时分析制造成本,将可能出现的隐患前置到设计阶段并给出优化建议,大大减少后期返工的风险。

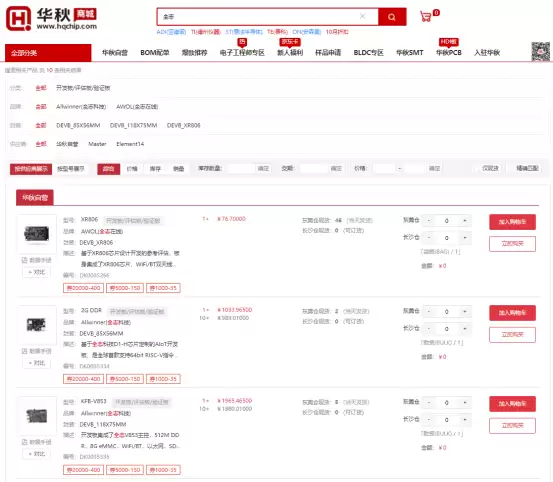

除了V853主控开发板,XR806和D1-H芯片开发板也在华秋商城上线。开发者可以随时随地在线选购全志系列开发板,为后续的项目试制提供更多硬件选择。

评分最高的前三名参赛者,将获得一次免费的PCB打板加SMT贴片服务;其他入围作品也能享受一次免费PCB打板。这个激励机制,无疑会激发更多优秀的开源硬件设计涌现。
