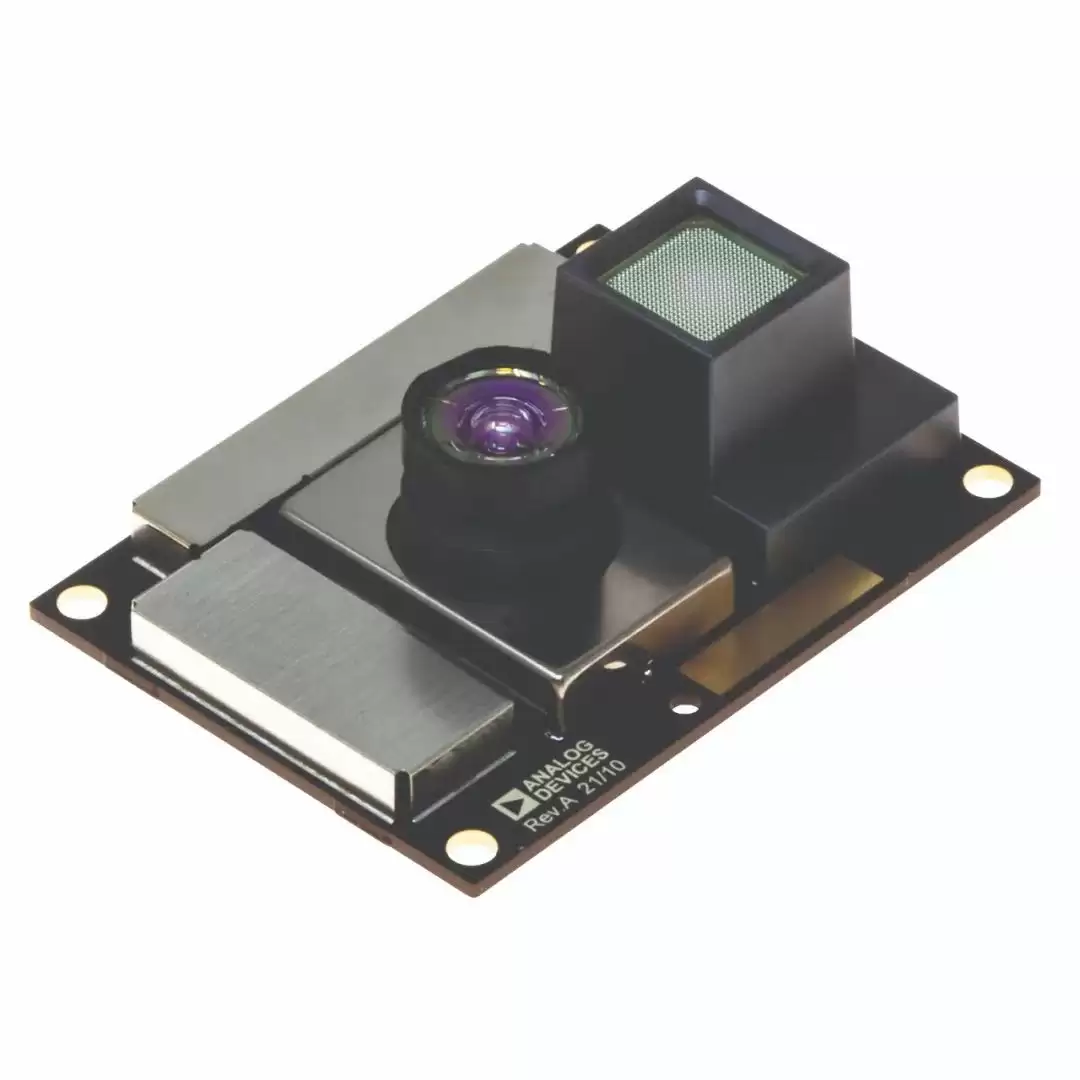

ADI ADTF3175 3D iToF模块：高精度机器视觉的里程碑式突破

在工业自动化、物流、医疗健康以及增强现实等前沿领域，精确的3D空间感知能力是机器视觉系统的核心。ADI（亚德诺半导体）推出的首款高分辨率、工业品质的间接飞行时间（iToF）模块——ADTF3175，为工程师和开发者提供了一站式高精度3D感知解决方案。它能够以一百万像素（1MP）分辨率感知3D空间，并实现精度高达±3mm的深度测量，显著提升检测系统的可靠性与准确性。本文将从核心特性、技术优势、系统构成到实际应用，为您深度解析这款创新模块。

一、核心特性：重新定义3D深度感知精度与可靠性

ADTF3175模块在多个维度实现了突破，主要包括以下四大亮点：

• 高分辨率与超高精度：提供1MP（100万像素）的3D深度图，每个像素点的距离测量误差严格控制在±3mm以内，尤其适合精细工件的检测与精确定位。
• 免光学设计的完整系统：模块内部已集成光学器件、红外照明源和接收路径，设计人员无需自行设计复杂的光学系统或解决机电集成难题，从而大幅简化开发流程。
• 卓越的环境适应性：采用Lumentum Operations LLC的10W三结VCSEL（垂直腔面发射激光器）阵列，即使在强环境光或低光照条件下，依然能稳定输出可靠的深度数据。
• 预设多种操作模式：针对长距离和短距离场景优化了不同的工作模式，用户可一键切换，轻松适应从近距检测到远距导航的多种任务。

二、技术优势：加速产品上市并拓展更多应用场景

ADTF3175不仅是性能参数领先的iToF模块，更是一个经过精心校准的“即用型”深度测量系统。它的出现填补了工业3D视觉领域的关键空白，具体体现在：

• 简化开发，快速上市：模块出厂时已完成光学、机电和温度校准，并预存校准数据。开发者只需将模块集成到自己的摄像头或视觉平台中，即可获得稳定、精确的深度数据，从而将开发周期缩短数个月。
• 强大的VCSEL技术加持：借助Lumentum先进的三结VCSEL阵列，ADTF3175在红外照明功率和效率上远超同类产品。其峰值功率可达10W，支持更长的检测距离和更快的帧率，并且通过了Class 1人眼安全要求（ADI可提供完整认证指导）。
• 开源参考设计及全套工具链：ADI随模块提供开源硬件参考设计、所有必要的驱动程序以及复杂的景深处理算法。同时还提供Class 1人眼安全认证指导，帮助用户快速通过安全认证，降低产品合规风险。

小提示：在评估模块性能时，建议关注实际工作环境中的光照条件。ADTF3175的VCSEL阵列对日光的抗干扰能力较强，但如需在极强户外阳光下工作，可配合外部主动滤光组件进一步优化深度数据质量。

三、系统构成：模块内部已有何种资源？

ADTF3175作为一个高度集成的iToF模组，其内部包含了完成3D深度测量所需的全部硬件和固件资源：

• 红外照明源：包含VCSEL激光二极管、驱动器和匹配的光学系统。
• 接收路径：包含定制的透镜组和光学带通滤波器，确保仅接收反射的特定波长红外光。
• 闪存存储器：用于存储工厂校准参数、固件以及用户配置。
• 电源管理：内置电源调节器，可为模块提供稳定的本地电压，简化外部电源设计。

用户仅需提供基本的主控接口（如MIPI CSI-2或SPI）和供电，即可开始获取高质量的深度数据。

四、常见问题（FAQ）

Q1：ADTF3175模块的有效检测距离是多少？

A：模块预设了多种操作模式。在短距离模式下，可稳定检测0.3米至5米范围内的物体；在长距离模式下，有效检测距离可扩展到10米以上。具体性能会因环境光照和物体反射率略有不同，建议在典型应用环境下进行实测验证。

Q2：该模块是否适用于户外环境？

A：可以。ADTF3175的VCSEL阵列可提供足够功率抵抗环境光干扰，其光学设计也考虑了户外阳光的影响。但请注意，在阳光直射下，由于环境红外辐射强度极高，测量精度可能有所下降。建议在强光环境下使用系统级滤光片或调整曝光设置以获得最佳效果。

Q3：我需要自行开发驱动程序和算法吗？

A：不需要。ADI提供了完整的软件支持，包括针对常见处理器（如ARM、FPGA）的驱动程序，以及经过优化的景深处理函数库。你只需调用API即可获取校准后的深度图，大幅降低软件研发工作量。

Q4：如何满足Class 1人眼安全要求？

A：ADI提供了专门的指导文档，包括VCSEL工作电流和脉冲时序的设定限制、光学扩散器的配置要求，以及产品最终测试方法。按照指导步骤设计你的产品，即可快速通过IEC 60825-1标准认证。

五、总结：为机器视觉注入高精度3D能力

ADTF3175模块凭借其全集成、高分辨率（1MP）和±3mm精度的iToF方案，正加速推动工业自动化、物流、医疗和增强现实等领域的3D视觉应用。无论是用于机器人抓取、仓储体积测量，还是医疗手术导航，它都能帮助开发者跳过复杂的光学和校准难题，聚焦于上层应用的创新。搭配ADI的开源参考设计和完整工具链，你将能更快地将精准的三维感知能力赋予你的下一代机器视觉系统。

原文转自亚德诺半导体
