筋膜枪，也被称为便携式肌肉筋膜冲击仪，利用电机旋转产生的高频震动作用于肌肉深层，可有效降低局部组织张力、促进血液循环、放松紧绷肌肉，从而缓解肌肉酸痛问题。它不仅能快速消除肌肉疲劳、恢复肌肉力量，还能显著改善肌肉肌腱的伸缩性与硬度。对久坐人群常见的肩颈僵硬、上背斜方肌过度紧绷等症状，筋膜枪同样具有显著效果。本教程以RJM8L151F6P6微控制器为核心，系统阐述筋膜枪的方案设计、功能实现及配套MCU的核心特性。

一、基于RJM8L151F6P6的筋膜枪方案概述

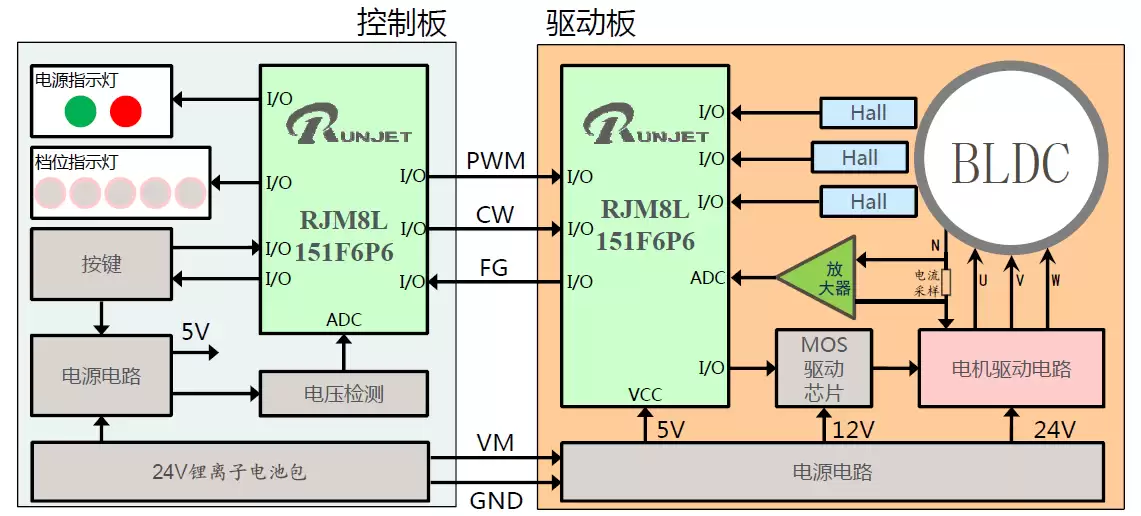

本筋膜枪整机由壳体、按摩头、传动机构、驱动装置和控制装置组成。控制装置内置24V锂离子电池包，电压输出范围20V～24V，总容量约5000mAh。外配AC/DC充电器，输入AC100～AC240V，输出24V/2A。控制面板配备1个按键、5个档位指示灯及2个电源指示灯。驱动装置采用24V直流无刷电机，最高额定转速3800rpm。硬件电路框图如下所示。

小提示： 24V锂电池包容量约5000mAh，搭配2A充电器，充满时间约2.5小时。建议首次使用前先充满电，以激活电池内部化学活性。

二、基于RJM8L151F6P6的筋膜枪功能描述

1. 按键操作及显示功能

• 关机状态下，长按2秒按键开机，所有灯点亮1秒表示已开机，随后进入待机模式。
• 待机模式下，第一次按键使电机进入1档运行，转速1400rpm，亮1个白灯。
• 第二次按键使电机进入2档运行，转速1800rpm，亮2个白灯。
• 第三次按键使电机进入3档运行，转速2200rpm，亮3个白灯。
• 第四次按键使电机进入4档运行，转速2600rpm，亮4个白灯。
• 第五次按键使电机进入5档运行，转速3000rpm，亮5个白灯。
• 每个档位最长运行时间为10分钟，10分钟后自动进入待机模式，需再次按键才能继续使用。
• 待机模式下，30秒内无按键机器自动关机，以降低系统功耗。
• 待机模式或工作模式下，长按2秒按键，系统关机。

常见问题： 为什么筋膜枪使用10分钟后会自动停止？
答案： 这是为了保护肌肉组织，防止因长时间持续冲击导致肌肉过度疲劳或损伤。10分钟是一个安全阈值，建议每个部位使用不超过2-3分钟，并间隔一定时间后再使用。

2. 电量显示功能

• 电池电量≥80%（电压≥15.2V），绿灯常亮。
• 电池电量≥20%（14V≤电压<15.2V），黄灯常亮。
• 电池电量低于20%（14V>电压），红灯常亮。

3. 充电功能

• 充电电量低于20%，红灯闪烁。
• 充电电量≥20%（电压≥14V），黄灯（绿灯+红灯）闪烁。
• 充电电量≥80%（电压≥15.2V），绿灯闪烁。
• 充电电量电压≥16.2V，绿灯常亮，表示电池已充满。

小提示： 充电时如果红灯闪烁，说明电量极低，请尽快充电。充满后绿灯常亮，建议拔掉充电器，避免长时间过充影响电池寿命。

三、RJM8L151系列低功耗MCU

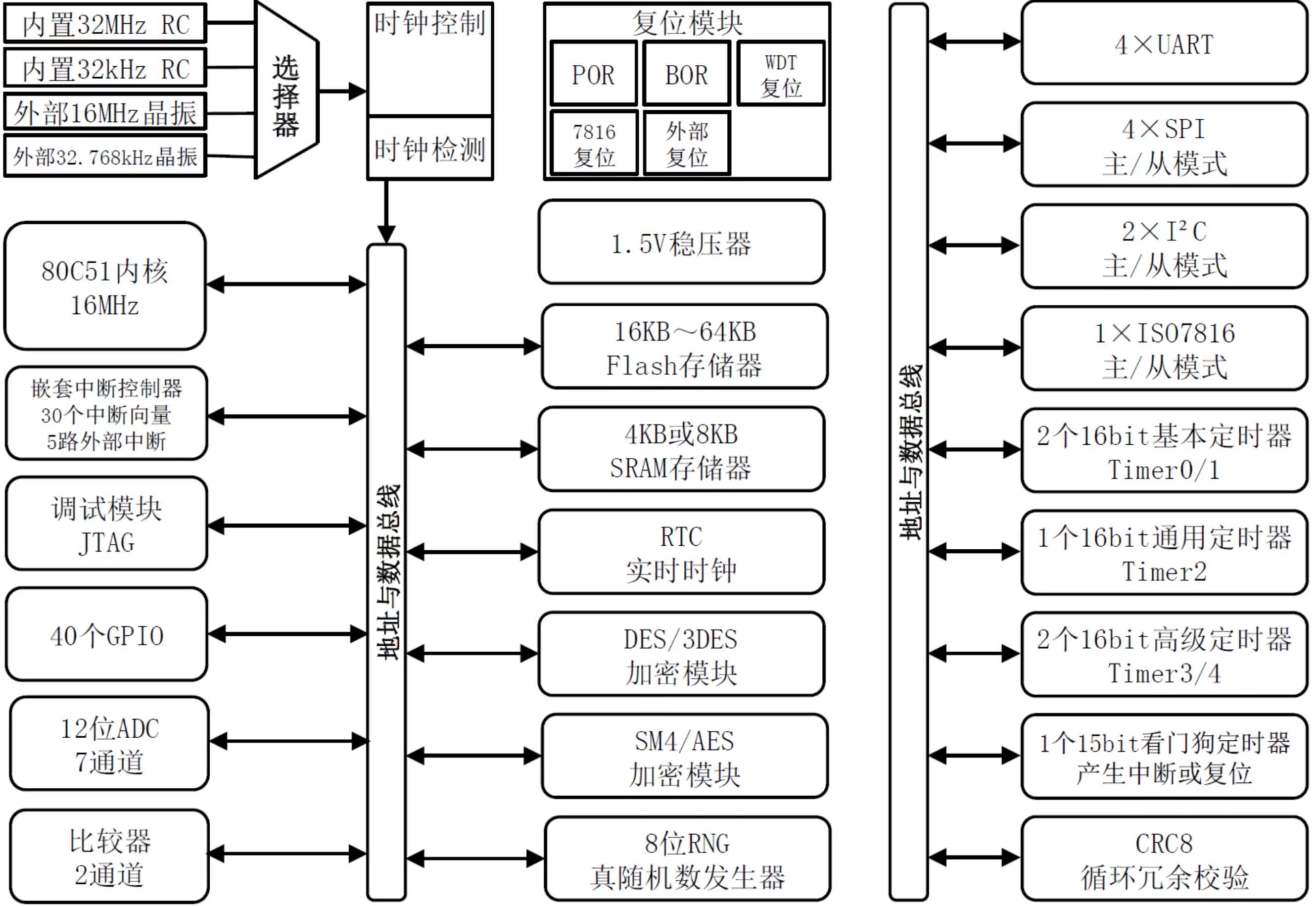

针对物联网终端设备对功耗与安全性的迫切需求，瑞纳捷电子推出了RJM8L151系列超低功耗安全MCU，非常适合电池供电的物联网终端。RJM8L151系列不仅具备出色的运行和待机功耗表现，还内置硬件真随机数发生器和AES/DES/SM4硬件加密引擎。集成12位高精度逐次逼近型ADC和2通道多功能比较器，对物联网传感器的高精度、实时检测极为有利。RJM8L151丰富的外围接口使扩展各种通信模块、功能模块更加便捷。该系列基于增强型哈佛架构的CPU内核和多级流水线指令系统，相同时钟频率的处理性能是传统8051的3倍，采用Keil uVision或IAR集成开发环境开发调试应用代码。RJM8L151系列安全MCU的硬件框图如图2所示。

1. 电源与功耗管理

RJM8L151的正常工作电压范围是1.62V到5.5V，非常适合2节、3节干电池直接供电，省去额外LDO电路。此外，RJM8L151低至0.35uA的待机电流，既能保持内部RTC正常计时，又能保持SRAM数据不变，这一性能可大幅减小系统对电池容量和尺寸的要求。RJM8L151拥有6种电源管理模式，通过裁剪时钟树关闭时钟实现不同功耗需求。一般情况下使用内部低速时钟即可完成对外部中断的响应，同时保持极低功耗，这是同类MCU难以做到的。另外，RJM8L151从低功耗状态唤醒时间小于5us，可实现快速睡眠和快速唤醒的低占空比工作，从而进一步降低系统功耗。

常见问题： 0.35uA待机电流能维持多久？
答案： 以常见的2000mAh干电池计算，理论待机时间可达2000mAh / 0.00035mA ≈ 570万小时，但实际还需考虑电池自放电、RTC计时功耗等因素，通常可维持数年。这非常适合需要长期待机的物联网设备。

2. 时钟系统

RJM8L151拥有4个时钟源：内部高速时钟、内部低速时钟、外部高速时钟和外部低速时钟。时钟控制模块通过灵活配置分频，实现不同功耗和性能需求。辅助系统时钟可使用内部低速时钟或外部低速时钟实现低功耗要求；主系统时钟供给CPU，子系统时钟为外设提供时钟源。多样的时钟资源可降低系统消耗，辅助系统时钟在保持低功耗的同时仍能接受外部中断，快速响应环境变化。使用内部高速RC振荡器作为主系统时钟，不仅省去外部高速晶振，还能快速唤醒MCU以降低功耗。

3. 模拟电路与ADC

模拟电路方面，RJM8L151具备7通道12位逐次逼近型ADC，采样转换速率高达1MSPS，支持外部参考电压输入。这使得它可以精确采集传感器信号、电池电压等模拟量，非常适合筋膜枪中电池电量检测、电机电流监控等场景。

4. 定时器与PWM

RJM8L151设计了丰富的定时模块，包括2个16位基本定时器、1个16位通用定时器（支持输入捕获/输出比较/PWM输出功能）。2个16位高级定时器除了支持输入捕获/输出比较/PWM输出，还支持12对互补PWM输出。1个实时时钟RTC模块可产生年、月、日、时、分、秒，并具有自动闰年补偿功能，采用外部32.768kHz晶振提供时钟可使计时误差更小。RJM8L151内嵌15位窗口看门狗定时器，采用系统时钟计时，溢出时可产生中断或复位信号，待机模式下停止计数。

小提示： 12对互补PWM输出非常适合驱动无刷直流电机（BLDC），筋膜枪正是利用这一特性实现不同档位的转速控制。通过调节PWM占空比，可以精确控制电机转速从1400rpm到3000rpm。

5. 开发环境与编程

RJM8L151单片机的开发环境是Keil uVision。Keil是全球领先的嵌入式系统开发工具供应商，uVision是C/C++编译器和调试器的集成开发环境（IDE），其中的Keil C51支持RJM8L151的开发调试，该环境集编辑、编译、仿真于一体，支持汇编和C语言的程序设计。

RJM8L151系列MCU配备了高效的在线仿真器和下载器，既方便前期开发调试，又为后期生产安装提供了便利。RJM8L151支持标准JTAG下载和调试，可以不使用仿真器，利用离线编程器直接修改内存Flash中的程序，提高了批量烧录效率，也为程序升级维护提供了便利。

常见问题： 离线编程器和JTAG仿真器有什么区别？
答案： 离线编程器可以不依赖电脑，直接通过烧录座或夹具将程序写入芯片，适合批量生产。JTAG仿真器则需要在开发阶段连接电脑，用于单步调试、断点设置等，便于定位代码问题。两者各有用处，建议开发时使用仿真器，生产时使用离线编程器。

通过对RJM8L151F6P6为核心的筋膜枪方案及其MCU特性的深入了解，开发者可以快速搭建起高性能、低功耗的便携式按摩设备。无论是档位控制、电量显示，还是充电管理，RJM8L151系列MCU都能以极低的功耗和丰富的硬件资源完美胜任。希望本教程能帮助读者更好地掌握这一方案，为实际产品研发提供有力支持。
