后摩尔时代破局之道：韬定律驱动3D堆叠量产的核心挑战与解决方案
后摩尔时代，对于整个半导体行业而言，无异于踏上了一条全新的赛道。以韬（τ）定律为核心的时间标度理论，通过Logic Folding（逻辑折叠）、超细间距混合键合、TSV多层堆叠三大技术路径，绕开了传统尺寸微缩的困局，为HPC、AI大算力以及车载芯片带来了性能跃升的现实路径。
然而，理论落地从来不是坦途。整套3D堆叠架构天然面临着多重工艺与良率痛点：1.5μm混合键合、0.5μm级的套刻精度、跨批次或跨节点晶圆参数的失配、多层堆叠导致的良率阶梯式损耗，再加上64/96核超大芯片带来的测试压力——这三座大山，让工艺管控、良率爬坡和测试效率全部站到了全新的挑战面前。
那么，谁来破解这个局？以广立微为代表的自研技术路线，正在尝试从前端DFM仿真、高密度电性监控、AI晶圆智能配对，到3D专用DFT测试，构建一条覆盖“设计-制造-测试-封装”全链路的国产方案，为3D IC走向规模化量产夯实良率底座。
一、韬定律引发的三大良率挑战与应对策略
基于Kirin 2026 1.5μm混合键合的实际工程指标，多层堆叠下的良率挑战十分具体，我们逐一拆解。
痛点1：超细间距混合键合——CMP平整度与开路缺陷筛查
1.5微米级别的超细间距混合键合，对晶圆表面平坦度以及套刻对准精度（需控制在0.5微米以内）提出了极为严苛的要求。表面哪怕仅有微米级的起伏，就可能触发批量失效。更棘手的是，百万分之一量级的开路缺陷，常规手段几乎无法快速检出。

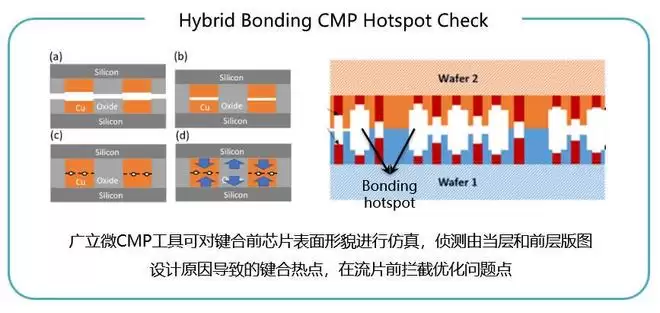

解决问题的关键在于“协同”。广立微的CMP仿真工具可在流片前提前模拟晶圆表面形貌，精准识别由版图引发的键合热点，从而指导物理实现阶段的键合分配与冗余设计。这套工具在主流工艺多层金属建模上，精度已达到国际领先水平，等于从设计源头预先规避了平坦度引发的失效风险。
而在检测端，HB专用的TQV测试结构同样亮点突出——单颗DUT能集成百万级键合对，实现PPM级别的开路失效检测，完整覆盖间距、套刻偏移、层间漏电的全维度工艺探索。配合高速并行测试机，HB工艺的迭代周期可大幅压缩。
痛点2：Logic Folding跨晶圆参数失配，时序裕度大幅缩水
多层堆叠时，经常需要拼接不同批次、不同工艺节点的晶圆。但问题在于，晶圆间的器件参数和互连性能差异，远大于单片内部的偏差。这种偏差直接吞噬时序裕度，成为芯片稳定性的隐藏杀手。
广立微的Adv-PCM方案堪称一次跨越式升级——测试速度提升百倍，支持整片晶圆的全参数测绘。覆盖范围也很完整：LPE效应、SRAM失配、ppm级器件异常、AC振荡性能监控，一个不落。最直观的优势是，光罩利用率能提升10到1500倍，再搭配自研T4100S高速WAT设备，短时间即可获取海量工艺数据。未来还将上线晶圆PCM智能匹配算法，自动筛选参数匹配度最高的晶圆配对——把片间性能偏差从根源上压缩到最小。
痛点3：64/96核3D堆叠芯片——DFT布线与测试效率瓶颈
当芯片做到64核或96核的大尺寸3D堆叠，测试布线拥挤、向量数据量爆炸、测试设备成本高企、故障覆盖不全面——这些问题几乎同时爆发。广立微QuanTest提供的全套3D专用DFT解决方案，有几个值得关注的技术亮点。

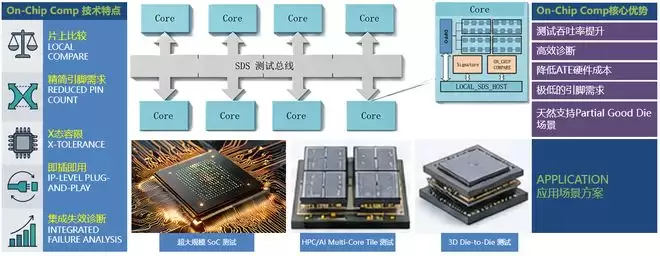

首先看SDS高速扫描总线：每个Core搭载独立的本地Scan Host，顶层DFT布线直接减少90%，测试时长缩短4倍。这个设计可很好地适配HBM、超大异构SoC以及各类3D堆叠场景。片上On-Chip Compare IP的作用同样关键，它能大幅降低ATE引脚需求，原生支持Partial Good Die分层良率场景，内置失效诊断链路，相当于减轻了高端测试设备的投入压力。

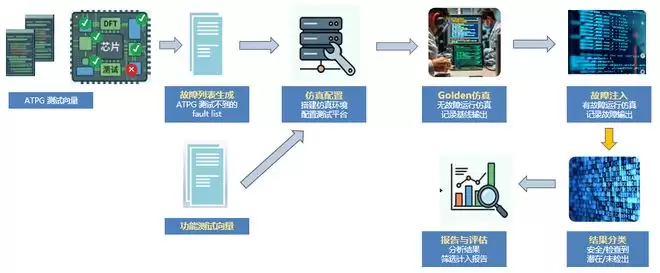

最后不能不提ATPG与SAFA故障注入的融合。传统ATPG在跨异步域测试上一直存在盲区，这套方案把这部分补齐了，可轻松达到ISO26262车规级超高故障覆盖率，这对车载和算力芯片的功能安全来说，几乎是个标配级需求。
二、国产自主全栈能力：韬定律产业化落地的护城河
摩尔定律减速已成事实，韬定律正把国内半导体带进一个以多层堆叠、异构集成为核心的新周期。超细间距混合键合、逻辑折叠、TSV堆叠，已经成为AI算力、HPC、车载芯片性能升级的主干路线。但工艺窗口收窄、良率管控复杂度飙升、多层测试难度加码——这些恰恰是制约行业规模化量产的核心卡点。
广立微走的是一条“DFM工艺仿真 + 高密度电性测试IP + 高速测试设备 + AI良率大数据平台 + 3D专用DFT”的软硬一体化路线。五大自研产品矩阵——DFMEXP、TQV测试体系、Adv-PCM、DE-APTrack、QuanTest，贯穿了韬定律技术路线从芯片设计、制造、测试到封装的全环节。
面对3D堆叠带来的良率与测试难题，包括广立微在内的国内企业正在持续深耕技术，联动产业链上下游。对本土芯片厂商来说，异构集成带来的发展新窗口，已经打开。
