AI的计算、数据传输与存储，已成为当前数据中心和服务器端最受关注的挑战之一。在有限的空间与成本约束下，如何最大化收益？存储方案又该如何高效为计算单元供给数据、加速交换的同时降低电费与散热开销？这些问题的解决，都离不开一个核心角色——闪存技术。
回顾发展历程，闪存技术最早在消费级产品中站稳脚跟，目标单纯：让存储方案更小、更快。经过持续迭代，它不仅成为消费级存储的主力，还迅速渗透到网络、云计算等企业级场景，承担起高速数据存取的重任。
如今，数据存储正大步迈向AI时代。要让GPU顺畅处理海量数据，完成AI训练与推理，高性能、大容量、低功耗的闪存设备几乎是刚需。以铠侠第八代BiCS Flash为例，其TLC产品在企业级领域已广泛普及，业内口碑良好，不仅出现在众多消费级和企业级SSD中，也是铠侠数据中心级CD9P系列及企业级CM9系列的核心元件。
而第八代BiCS Flash的QLC产品，近期因铠侠LC9系列那款245.76TB NVMe SSD成功出圈。这款硬盘已开始助力部分企业实现PB级数据管理，加速基础设施现代化，为生成式AI与机器学习应用奠定基础。

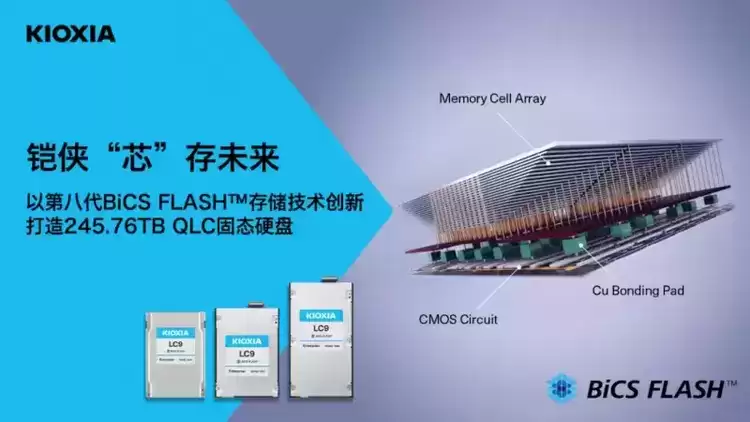

这一任务的挑战不言而喻：要在巴掌大小的空间内实现245.76TB容量，需将2Tb的第八代BiCS Flash QLC做成32层堆叠的单个存储芯片封装才能达成。更关键的是，第八代BiCS Flash QLC还融合了创新型CBA技术，带来了更高传输速率，确保LC9系列足以承载AI基础设施的严苛需求。

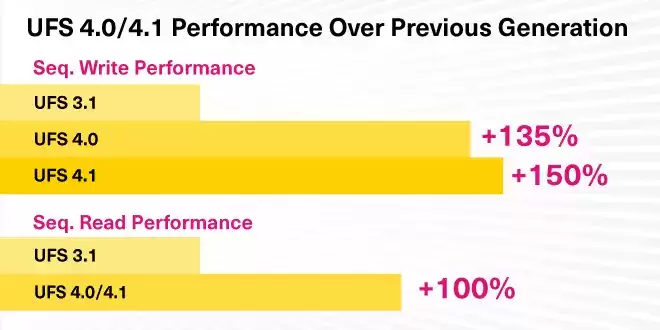

再来看移动端领域。第八代BiCS Flash的TLC和QLC产品已在UFS 4.0及UFS 4.1中全面铺开。UFS 4.1是JEDEC于今年初发布的最新移动存储标准，它在UFS 4.0基础上进一步优化了性能、能效与可靠性。速度已逼近NVMe SSD，加上多项新机制提升了系统响应速度、数据安全性与能效表现，堪称2025年旗舰移动设备与车规级系统的理想选择之一。
展望未来，铠侠的路线图上还有第九代与第十代BiCS Flash。这两代产品将继续采用突破性的CBA技术。其中，第十代BiCS Flash搭载了最新的NAND闪存接口标准Toggle DDR6.0及SCA协议，接口速度达到4.8Gb/s，同时输入输出功耗进一步降低，效能表现更为亮眼。此外，第十代BiCS Flash还将存储层数堆叠至332层，优化晶圆平面布局以提升平面密度，位密度也因此再上新台阶。
从UFS到企业级SSD，铠侠的BiCS Flash已在广泛领域证明了其高效、可靠与经济性。未来的方向也很明确：围绕更高性能、更大容量、更低能耗与优化成本这四个维度，持续打磨创新的存储解决方案，为下一代存储生态预留更多想象空间。
