近年来，图像处理技术发展迅猛，这一点有目共睹。从安防监控到工业自动化，从工业检测到智能交通，再到医疗诊断与教育教学，几乎每个行业都在积极寻求更高精度、更高效率的图像处理解决方案。而要实现这些目标，硬件平台的选择至关重要。FPGA凭借其卓越的并行计算能力和灵活的可重构特性，在图像处理领域始终占据着重要地位。
近期，中科亿海微推出了一款基于自研芯片EQ6HL130的图像处理开发套件——Link-Sea-H6A。这款板卡的设计目标十分明确：既要满足图像处理应用的开发需求，又要兼顾高校电子专业的教学场景，甚至还能用于各类集成电路相关竞赛。可以认为，它旨在打造一款兼顾工程开发与教学实践的实用工具。
先看看套件里都包含哪些组件：图像接口板、HL130核心板、摄像头模组、电源适配器、数据线，一应俱全。功能上，它完整覆盖了摄像头接入、图像处理算法、显示输出这一完整链路。板载外设也十分丰富，包括FLASH、EEPROM、SDRAM、按键、LED灯等。值得一提的是SDRAM，板上配备了两片，每片容量为16M×16bit，对于图像数据的缓存来说非常实用。调试接口也不含糊，板载USB-JTAG，直接使用Type-C数据线即可开始调试，省去了额外下载器的麻烦。
上图所示即为Link-Sea-H6A图像处理套件实物图

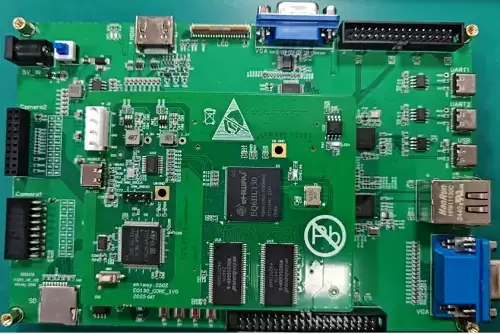

上图为Link-Sea-H6A图像处理套件板卡实物图
方案特性概览
接口配置方面，这款套件相当齐全：提供1路以太网接口、2路基于USB的UART串口、2路camera接口、2路VGA输出接口、1路LCD输出接口、1路HDMI输出接口，并且扩展IO不少于40pin。无论是进行多路摄像头采集，还是连接各类显示器，基本都能直接上手使用。
核心芯片采用亿海神针®EQ6HL130，该芯片本身具备突出特点。有效系统门容量达到1360万门，芯核电压为1.1V，I/O标准电压支持多种常见规格。它内置1200个4.5Kb嵌入式存储单元，最大存储容量达5400Kb；同时拥有192个高速18×18位乘法器，为图像预处理算法提供充沛算力。时钟管理方面，配备8个可编程PLL，最高频率可达500MHz，最多提供16路全局时钟信号。用户I/O最多498个，LVDS差分端口最多249对。配置模式支持主动串行、被动串行、主动并行、被动并行、JTAG、SPI等多种方式。ESD性能大于2000V，封装形式有CSG484和FGG676可选。
这些参数意味着什么？简单来说，对于常见的图像预处理任务——例如色彩空间转换、滤波降噪、边缘检测、图像缩放——这颗芯片都能高效完成，且功耗控制表现良好。整套方案主打高性能、低功耗、高性价比。

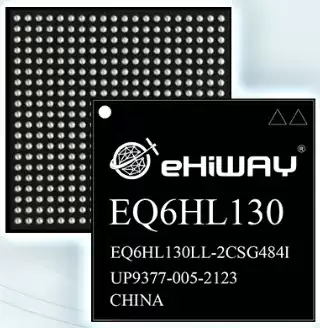

上图所示是亿海神针EQ6HL130芯片
了解中科亿海微
中科亿海微电子科技（苏州）有限公司，成立于2017年1月，在“可编程芯片与智能微系统”技术领域拥有深厚积累。它是国家专精特新“小巨人”企业、国家高新技术企业、苏州市姑苏领军企业以及江苏省潜在独角兽企业。公司以“可编程逻辑IP核与EDA工具”为技术特色，主营业务涵盖FPGA、自适应SoC、可重构计算系统的产品设计与服务。
值得关注的是，中科亿海微坚持全正向设计技术路线，自主研制具有高可靠性的嵌入式可编程电路IP核、可编程逻辑芯片、EDA软件与可重构系统。这意味着他们提供的不是简单的拿来主义方案，而是真正从底层构建的技术体系。目前，其产品和解决方案已覆盖智能制造、现代通信、能源电力、轨道交通、汽车电子、广电传媒、地质勘探、金融科技、电子政务、医疗器械、测试测量等多个领域，应用场景之广泛可见一斑。
