若您正为超大规模AI模型的训练与推理寻找高能效、低成本的国产算力解决方案，中昊芯英最新发布的新一代全自研TPU芯片“须臾”及其配套的泰则2.0智算平台，或许正是您所需的理想选择。接下来，我们将从芯片性能、平台架构、软件生态到落地应用场景，逐步为您解析这套系统的核心亮点。
第一步：认识“须臾”芯片——核心性能与架构革新

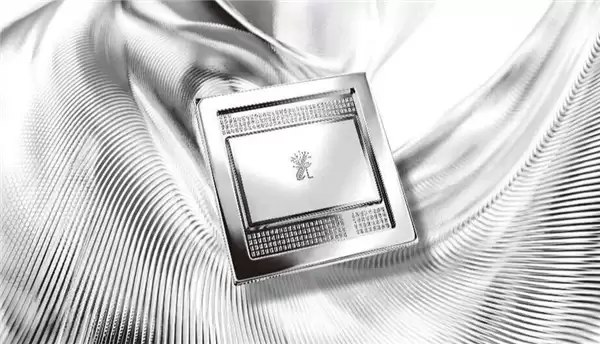

“须臾”作为继上一代“刹那”芯片后的全面迭代产品，专为超大模型、长上下文及海量词元交互场景中的访存延迟、能耗偏高及并行效率不足等痛点进行了底层架构重构。其关键指标值得重点关注：
- 单芯片混合精度浮点算力：896 TFLOPS，达到上一代“刹那”的3倍。
- 8-bit推理算力：1792 TOPS，完美适配高频并发推理需求。
- 显存容量与片间互联速率显著提升，支持超长上下文，有效降低多轮对话中的数据搬运开销。
- 额定功耗仅600W，相比同等算力水平的传统芯片功耗降低50%，更有利于构建绿色低碳智算中心。
在内部架构方面，“须臾”通过多维张量计算单元与数据复用优化，大幅缓解了“存储墙”瓶颈。在相同AI任务下，综合计算效能可达传统GPU的数倍，尤其在大模型训练与批量词元生成场景中优势尤为突出。
? 小提示：若您需要评估芯片的国产自主可控度，可关注“须臾”延续了全自研TPU技术路线，涵盖IP核、指令集、算子库及整机系统软件，无海外核心技术依赖。这意味着在政务、金融、电网等行业的信息安全合规审查中更容易通过。
第二步：理解泰则2.0平台——从单机到千卡集群的算力方案
伴随“须臾”芯片同步发布的泰则2.0平台，是一套软硬件一体化的智算底座。其最小计算单元（单节点）由两路高性能CPU与8片“须臾”TPU协同构成，整机混合精度算力达到7.168P，同等任务下整机能耗仅为传统GPU服务器的80%。
- 集群互联能力：通过自研低延迟高并行片间通讯协议，单个超节点可支持最多2048片“须臾”芯片直联，能够承载万亿参数大模型分布式训练、多智能体协同运算及海量词元并发推理等重负载任务。
- 运维管理：平台提供完整的可视化运维管理系统，集成BMC硬件监控、故障预警、算力计费、用户权限及模型市场等功能，真正实现“开箱即用”。
? 小提示：若您正在考虑国产算力替代方案，泰则2.0的软件生态兼容性是一大加分项。它原生支持PyTorch、vLLM、SGLang等主流AI框架，并适配DeepSpeed、Megatron-LM等分布式训练套件，已完成Qwen、DeepSeek、GLM、MiniMAX等数十款大模型的深度适配，开发者无需大规模代码改造即可快速完成模型迁移。
第三步：紧扣“词元经济”与AI智能体——应用场景与商业化优势
2026年AI产业迈入词元经济落地阶段，从传统算力时租转向以词元计价的MaaS服务模式。“须臾”与泰则2.0在硬件层面针对词元生成、上下文缓存及批量推理进行了专属优化，有效降低单词元推理成本，助力AI服务商搭建自主可控的按量计费体系。
- 产品深度适配开源AI智能体框架OpenClaw，支持本地私有化部署，确保交互词元与业务数据不出域，兼顾数字员工自动化执行与企业隐私安全。
- 典型应用场景涵盖：报表自动化、IT运维、数据分析及个人智能助理等。
- 商业化成本优势：泰则2.0单位算力建设成本仅为海外高端产品的60%，低功耗特性有助于降低电费支出与碳排放，契合各地低碳算力园区的政策导向。
常见问题
- Q：“须臾”芯片能否直接替换现有的GPU进行模型训练？
A：可以。泰则2.0已适配主流AI框架和分布式训练套件，大部分模型无需大规模代码改造即可迁移。但建议先在测试环境验证算子兼容性，中昊芯英提供全链条技术支持。 - Q：600W的功耗在实际部署中是否偏高？
A：对于896 TFLOPS的算力级别，600W的功耗已相当出色，比同等性能的传统芯片降低约50%。在新建智算中心时，可搭配液冷方案进一步优化PUE值。 - Q：泰则2.0支持多大参数量的模型训练？
A：单超节点支持2048片TPU直联，结合自研通讯协议，理论上可支撑万亿参数级别的模型分布式训练，实际效果取决于模型并行策略与数据吞吐优化。 - Q：软件生态方面，是否支持HuggingFace的模型库？
A：泰则2.0兼容PyTorch框架，因此HuggingFace上基于PyTorch的模型通常可直接加载运行，部分模型可能需要调整算子映射，官方提供适配列表。 - Q：购买渠道和售后服务如何？
A：中昊芯英提供从芯片到整机系统的直销及集成商合作模式，初代“刹那”芯片已在深圳联通、天津移动、太极股份等机构大规模部署，技术支持体系成熟。
简单总结：若您正在规划国产算力基础设施，中昊芯英的“须臾”+泰则2.0组合在性能、功耗、自主可控和成本方面均提供了扎实的数据支撑，尤其适合大模型训练、词元经济及AI智能体等新兴场景。建议先联系官方获取适配白皮书，进行小规模性能验证。
