2025年10月29日重阳佳节，深圳南山迎来了一场备受瞩目的行业盛会。杭州研极微电子科技有限公司（旗下知名品牌“神眸”）在此隆重举办了以“挑战极限 神眸无限”为主题的2025年秋季新品发布会。活动现场汇聚了超过600位海内外合作伙伴，共同见证AIoT与AI智能摄像机领域的一次重大技术革新。
值得一提的是，在发布会前夕，神眸刚刚于CPSE安博会上斩获“十大品牌奖”和“金鼎奖”两项重磅荣誉，可谓满载光环登场。而真正引爆全场热情的，是神眸正式推出的纯自研第二代核心芯片——「研极芯Gen2」。这款芯片以“功耗降低一个数量级”为核心口号，这绝非简单的营销话术，而是一项足以重新定义行业标准的硬核技术突破。它标志着AIoT设备正式迈入超长续航与无处不在智能感知的全新时代。
市场引领与技术基石：从“双冠王”到“硬核心脏”
发布会伊始，一组亮眼的数据便奠定了神眸在市场中的领先地位。根据洛图科技（RUNTO）最新报告显示，2025年在新兴电商渠道的低功耗摄像头及4G摄像头两大细分领域，神眸一举夺得销量与销额的“双冠王”。
这份耀眼成绩的背后，是神眸“十年磨一剑”对芯片自研路线的执着坚守。这不仅是技术的胜利，更是神眸创始人杨作兴博士所倡导的“全定制芯片方法学”的实践成果。杨作兴博士在现场强调：“纯自研芯片是神眸的技术根基与硬核心脏。我们坚信，只有持续进化最底层的芯片技术，才能在极致的功耗、算力与成本之间找到最佳平衡点。凭借极低功耗与极低成本，再配合高算力、高智能，最终为用户带来可感知的真实价值。”
随后，杭州研极微电子有限公司芯片负责人赵俊在发布会上以“以芯为核 赋能AI赛道”为主题，深入分享了「研极芯」芯片的技术演进之路。
「研极芯Gen2」：一场关于能效的“极限突破”
首先需要明确一个核心理念：真正的极致低功耗，应当是用户能够实际感知到的系统级低功耗，而非仅仅停留在PPT上“单颗芯片”的低功耗数值。
那么，本次发布会的绝对主角——「研极芯Gen2」，交出了一份怎样的答卷？
「研极芯」的芯片设计理念，从来不是孤立地打造一颗芯片。团队更注重把控整个系统产品中所有可优化的环节。由杨作兴博士领衔设计主控芯片，同时自主研发多款模拟芯片、Audio Codec，甚至定制了CIS传感器——所有这些努力，目标只有一个：进一步降低整机功耗。简单来说，就是让用户在日常使用中实实在在地感受到续航能力提升，而不仅仅是发布会上的一个漂亮数字。
第一代芯片成果与对标：性能与功耗已达国际水准

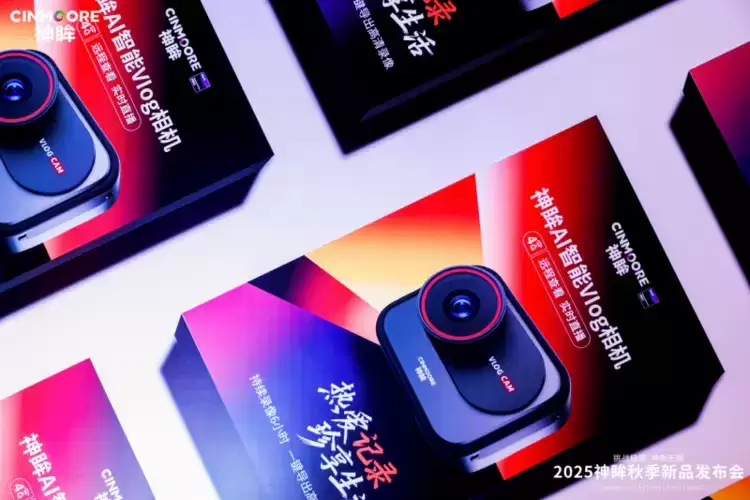

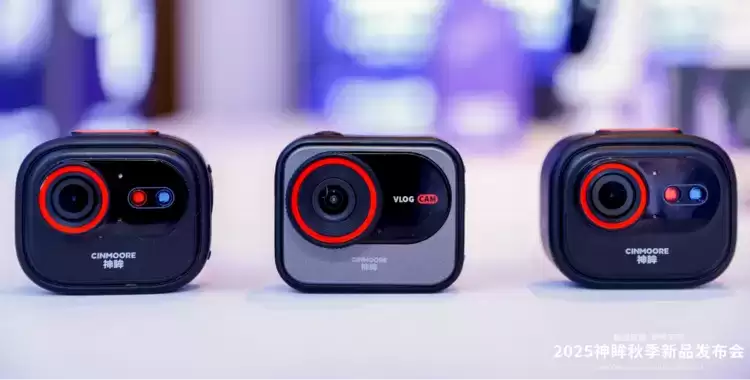

第一代芯片产品，除了应用于神眸自身的系统产品外，也获得了众多外部客户与大客户的认可与支持。以62105X芯片为例，它除了用于基础IPC产品，还广泛搭载于神眸AI智能Vlog相机等设备中。特别是今年，一些智能演进型号已经实现量产。
在功耗方面，团队始终与世界领先的芯片设计公司进行对标，重点关注功耗和图像效果两大指标。可以自豪地说，目前神眸芯片在图像和拍照效果上，已经能够与对拍照有极高要求的手机芯片设计公司相媲美，甚至具备横向比较的实力。
在功耗控制上，得益于全定制芯片设计方法学——不仅应用于主控芯片设计，更贯穿于系统设计——功耗优势十分显著。在1200万分辨率、10帧每秒的条件下，主控功耗可低至230多毫瓦，开启防抖功能后也仅为260毫瓦，这已达到业界平均水平的三分之一。基于这些技术基础，团队还在规划更多后续芯片。未来，不同封装的「研极芯」芯片将陆续推出，例如支持双目的、异型的、以及更小封装等多样化版本。
第二代芯片「研极芯Gen2」的极限突破：功耗降低一个数量级
今天的重头戏，无疑是第二代「研极芯Gen2」所实现的极致低功耗设计。最终成果达到了团队预期——一颗真正具有“革命性”的芯片，让AI摄像机迎来了全新起点。
在功耗方面，团队实现了数量级的降低，即功耗仅为市场上友商芯片的十分之一。具体来看：在200万像素、15帧每秒的工况下，功耗做到了66毫瓦，折合电流仅为十几个毫安；而在200万像素、1帧每秒的超低功耗模式下，功耗甚至小于10毫瓦。这一数值，在业界真正意义上实现了“降低一个数量级”的跨越式突破。

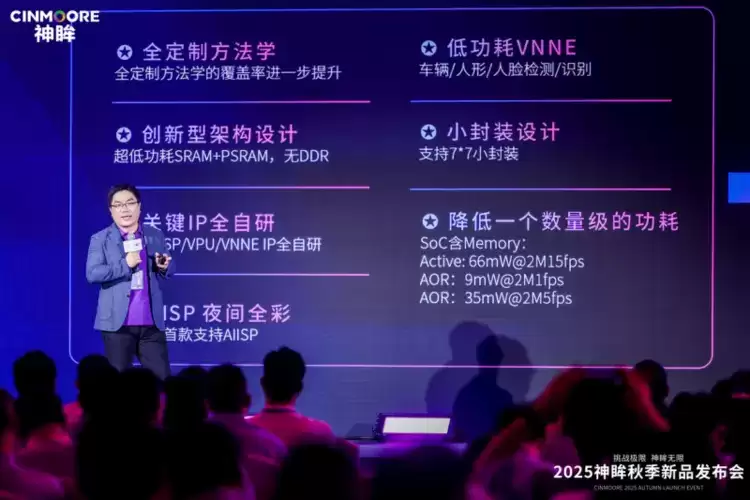

1. 实现低功耗的关键技术：三大核心利器铸就能效标杆
那么，「研极芯」是如何实现这一成就的？主要有三大原因。
· 全定制芯片设计方法学
这是研极微的“镇司之宝”。简单来说，该方法学从芯片物理结构层面进行深度定制，摒弃了通用设计中不必要的冗余，从而实现了极致的能效比。在杨博士的带领下，全定制方法学从早期矿机芯片设计，逐步应用到Camera芯片设计中。如今，在做端侧大模型设计时，这项技术仍在持续应用与拓展。
· 革命性的非DDR架构
传统摄像头芯片往往依赖高功耗的DDR内存，而「研极芯Gen2」大胆摒弃了这一设计，创新性地采用SRAM+PSRAM组合方案。其中，PSRAM的功耗仅为传统DDR的六分之一，从系统架构层面根本上解决了高功耗难题。
· 关键IP全自研
「研极芯Gen2」实现了包括ISP（图像信号处理器）、AI ISP、VNE（视频编码引擎）等所有关键IP的完全自研。这不仅保障了性能与功耗的精准优化，更构建了深厚的技术护城河。未来，包括周边模拟、USB等IP模块，也将全面实现自研化。
2. 画质、AI与小型化优势：不以牺牲体验换取低功耗
研极微深谙一个道理：低功耗绝不能以牺牲用户体验为代价。
· 画质再升级： 尽管一直强调功耗，但作为Camera芯片，核心始终是画质。即便在低功耗架构下，第二代AI-ISP依然表现强劲，尤其在夜间及低照度环境下，“黑光全彩”效果出色，确保画面清晰、色彩真实。
· 端侧AI算力固化： 芯片内置标准NPU，支持人脸检测与识别等AI功能在端侧进行低功耗、高效率运行。例如AI人脸检测与识别，这些功能已不再是“云端专属”，而是真正落地到了每一台设备上。
· 小型化集成： 芯片封装尺寸缩小至7x7mm（业界主流为9x9mm），为终端产品的小型化、轻薄化设计释放了巨大空间，同时有效降低了发热。结合低功耗特性，新一代「研极芯」能更好地适配小体积、电池长续航的产品形态。
3. 应用场景趋势：从“始终在线”到“无处不在的感知”
「研极芯」的超低功耗突破，直接解锁了此前难以想象的应用场景。
· “始终在线”的太阳能摄像头：
神眸发布的BC7太阳能一体化产品就是典型应用案例。借助芯片的极低功耗，结合集成太阳能板和大电池，即可实现近乎永续的续航，真正达成“无布线、无电费、无网费”的终极目标。
· 端侧AI与多模态交互入口：
我们正迈向一个由大模型驱动的时代，智能感知将像空气一样无处不在。未来更大的应用场景，是让摄像头和语音设备成为感知世界的入口。大模型需要工具与云端或端侧进行交互，而低功耗的Camera与低功耗语音模块的组合，正是实现这种“无处不在感知”的核心支撑点。
产品发布与未来芯片规划：量产在即，布局高端与普惠
发布会上，团队重磅发布主控芯片。其中，62102X型号已实现量产；中间一颗62205X则采用了PSRAM架构。按计划，这款芯片将于11月份回片。在同样的架构体系下，该芯片能实现业界三分之一的功耗。从仿真数据来看，62205X功耗约为130多毫瓦，同样是业界十分之一的量级。
关于后续芯片发展方向，主要分为两条路线。第一，继续支持极致低功耗的IPCamera，同时进一步降低成本。第二，杨博士在马拉松场景中观察到的穿戴式设备，在运动场景下需要更高帧率。团队已采用领先业界2代的工艺节点进行摄像头芯片设计，未来更高规格的芯片将采用更先进工艺，支持4K@120帧到8K@30帧的分辨率，让运动录像更清晰，捕捉更多精彩瞬间。
除主控芯片外，模拟芯片今年也已实现量产。包括9901、9911和8901等型号，均已成功应用于产品中。
模拟芯片、音频与CIS的协同发展：构建完整解决方案
当然，在实际应用过程中，团队也发现了一些需要改进和提升的方向。后续将进一步规划整个模拟芯片和音频芯片的迭代。尤其在音频芯片方面，已不满足于“听个响”的水平。例如杨博士在远程对讲时，对音频音质有显著需求。下一代产品将在音频方面做进一步提升。

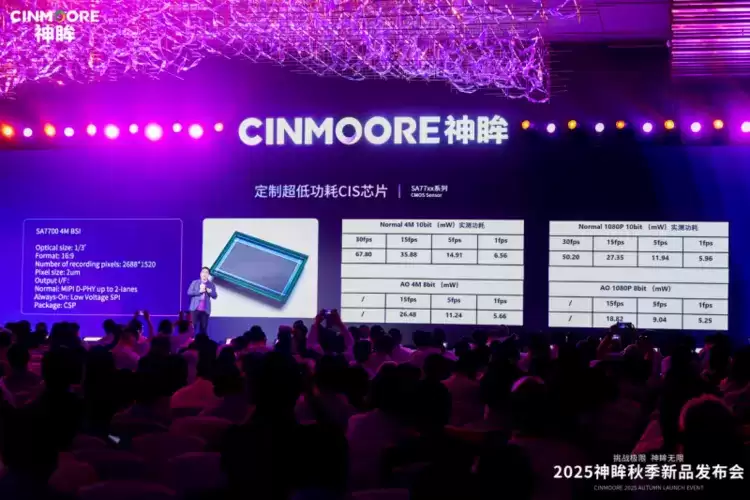

在芯片规划上，团队采取了自研加供应链定制的策略。前面提到的定制400万像素CIS芯片已经回片，实测功耗在400万像素、15帧每秒条件下做到了35.88毫瓦，仅为业界最好水平的二分之一。这颗CIS芯片将于明年在产品中正式亮相，届时将搭配整体SoC方案，以完整方案的形式提供给芯片客户。
总结与展望：持续点亮系统，赋能合作伙伴
团队的征途，是点亮系统中的每一个功耗环节。
从拆解整个系统开始，团队逐一审视哪些功耗可以优化，不断点亮每个部分。目前已经可以自豪地说：SoC功耗降低了一个数量级，设计能力大幅提升，电源效率显著改善，CIS部分也实现了二分之一的功耗。从SoC到CIS，从模拟芯片到续航验证，正一步步将理想变为现实。今天，「研极芯Gen2」是一个重要里程碑，但远非终点。神眸期待将这份技术积累与突破，赋能给每一位合作伙伴，共同推动AIoT产业驶向更广阔的未来。
关于杭州研极微电子科技有限公司（神眸）
研极微是一家专注于超低功耗AI视觉SoC集成电路与解决方案的创新型科技企业，成立于2020年。公司由研极董事长、神眸品牌创始人、清华大学杨作兴博士首创全定制芯片设计方法学技术路径，革新芯片设计流程，深耕模拟芯片、功率器件、传感器及摄像头芯片领域，致力于通过“芯片设计+系统集成”全链路服务推动智能产业升级。公司总部位于中国杭州，并在全国9个城市设有9个研发创新中心。
旗下「神眸AI智能摄像机」系列集成AI算法与全定制芯片设计架构，具备人脸识别、行为分析及超低功耗边缘计算能力，以无线安装、0维护、免流量等优势，广泛应用于智慧视觉、安全守护、智能陪伴等场景。精准把握用户场景需求，注重情感价值传递，神眸将持续以挑战技术极限驱动场景革新，引领智能摄像机行业高质量智能化发展。
