对于开发者而言，绘制专业图表是日常工作必备技能，drawio更是几乎人人都在使用的绘图利器。然而在实际操作中，对齐连线、调整样式等繁琐细节常常耗费大量时间——即使是经验丰富的开发者也需要反复微调，新手更是容易在布局上陷入困境，久久无法完成。
本文将介绍一项实用的AI绘图技能，能够显著提升流程图绘制效率，让您在数秒内完成高质量图表。
如今，您只需在集成Claude Code或OpenAI Codex的代码编辑器内输入一行指令：
"draw a flowchart of the user auth flow"短短30秒后，即可获得一个.drawio源文件，同时自动导出PNG、SVG、PDF三种格式，并附带一份AI自检报告。全程无需离开代码编辑器，真正实现沉浸式开发体验。
drawio-skill的核心功能解析
drawio-skill精准针对开发者绘图中的几大实际痛点，提供了高效解决方案：
- 视觉自检系统：AI视觉自检系统：生成PNG后，系统自动识别重叠图形、被截断的文字标签以及断裂的连接线，即时修复并重新导出，确保图表质量。
- 预设模板库：内置预定义模板库：涵盖ER图、UML类图、序列图、系统架构图、机器学习流程图等6种专业模板，开箱即用，快速启动绘图项目。
- 网格对齐策略：智能网格对齐：所有元素坐标自动吸附至10像素网格，彻底消除图形排列不齐的困扰，呈现专业级视觉效果。
drawio-skill与其他AI绘图工具的本质差异
大多数“AI绘图”工具仅能生成基础图形，但drawio-skill在以下三方面实现了突破：
- 智能触发：智能触发建议：当对话内容涉及3个或以上系统组件时，自动提示并生成架构图。
- 持续迭代：多轮迭代修改：支持至少5次精确调整——例如“将数据库移至右侧，并用红色高亮支付服务”，AI能准确理解并执行。
- 专业就绪：学术级专业输出：可直接生成满足学术论文规范的机器学习流程图，自动包含张量维度标注（如B,C,H,W）等细节。
实际使用效果与测试验证
据开发者实测：使用传统方式绘制包含10个节点的分层架构图，平均需要调整7次布局才能达到满意效果。而drawio-skill AI生成版本从一开始便自动遵循以下专业规则：
- 复杂度自适应间距：简单图表保持紧凑，复杂图表自动预留充足空白。
- 路由走廊连接：连接线采用智能路由算法，避免穿越其他图形元素。
- 中心节点定位：自动将核心节点置于画布黄金分割点，优化视觉重心。

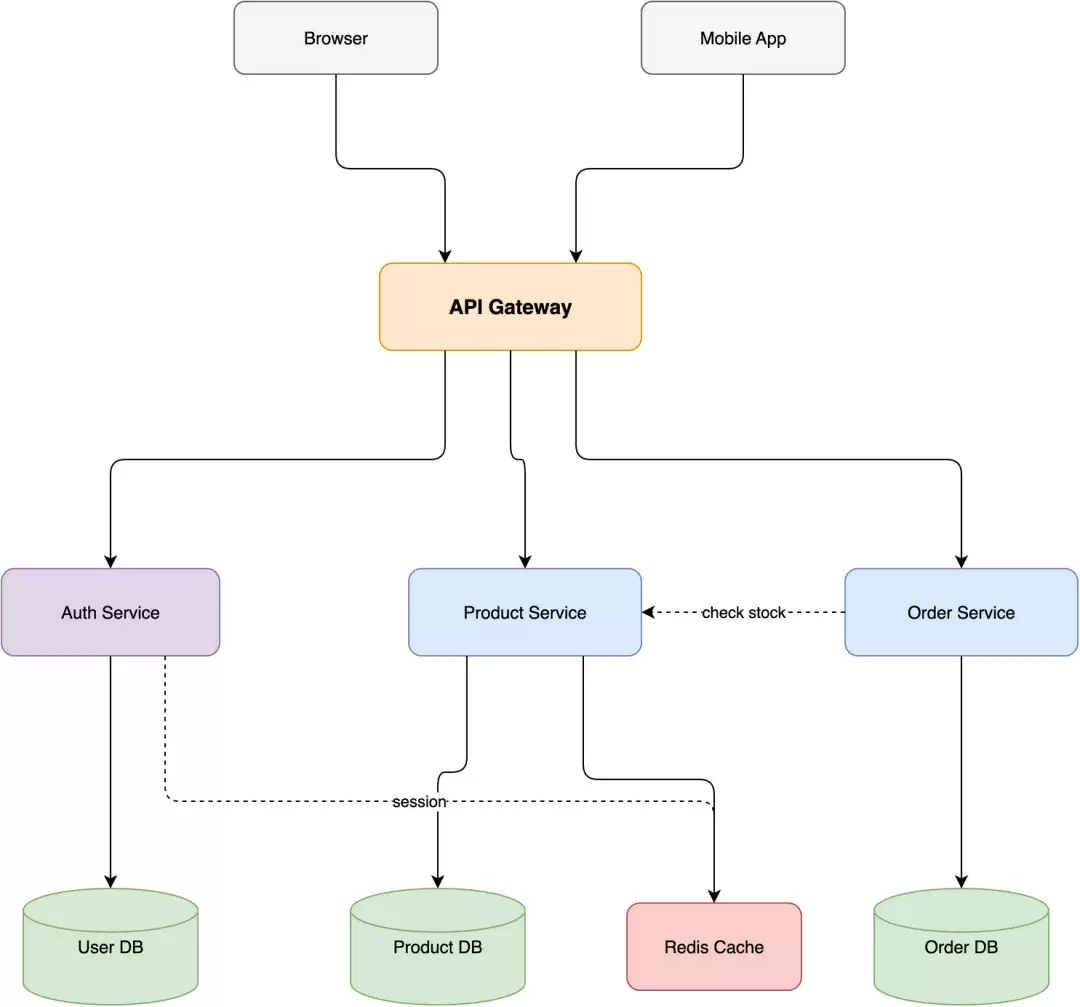

图：AI生成的分层流程图示例
drawio-skill安装与使用教程
安装过程简洁高效：首先在本地安装draw.io桌面版，然后将SKILL.md配置文件放置到对应AI工具的skills目录中。该工具完美支持Windows、macOS和Linux三大主流操作系统。
# macOS安装示例
brew install --cask drawio
git clone https://github.com/Agents365-ai/drawio-skill.git ~/.claude/skills/drawio-skill若需要在无图形界面的Linux服务器上运行，需借助xvfb实现无头导出：
sudo apt install xvfb
xvfb-run -a drawio --version该项目的巧妙设计在于：当检测到本地环境无法运行draw.io时，会自动生成一个diagrams.net在线编辑链接，确保任何环境下都能顺畅继续工作。
总结与展望
drawio-skill并非试图替代draw.io，而是创造性地在IDE与绘图工具之间搭建了一座高效桥梁。当您在编码过程中需要绘制架构图时，无需切换应用，一句话即可快速生成。
给开发者的启发：目前仍有大量主流工具尚未被AI改造，这种“管道式”连接思维值得深入探索和投入。
