半导体行业正加速从传统2D集成电路向2.5D及3D-IC架构转型，这绝非一次简单的技术迭代。其核心目标在于突破传统尺寸微缩面临的物理瓶颈，但随之而来的，是一系列传统验证方法难以应对的全新挑战。当芯片设计开始采用多芯片堆叠、异构Chiplet集成以及先进封装技术时，研发团队不得不应对复杂交织的热管理、机械应力耦合以及可靠性验证问题，而这些问题的解决思路，与过去截然不同。

验证层面之所以出现短板，并非计算能力不足，问题根源在于3D-IC本身的多物理场特性。打个比方，一个芯片上产生的热量，会以难以预测的方式影响到相邻芯片的性能；封装工艺产生的机械应力，会沿着堆叠结构传导，进而改变器件的电气特性；甚至静电放电的路径，都可能跨越由不同代工厂、采用不同工艺节点制造的多个芯片。过去那些专为单芯片分析设计的传统点工具，根本无法捕捉到这些跨域的复杂交互。

物理验证迈入三维阶段

3D-IC的物理验证，早已超越了传统意义上的设计规则检查（DRC）和版图与原理图一致性检查（LVS）。硅通孔（TSV）、微凸点、芯片间接口这些新技术的引入，带来了2D设计中从未有过的全新验证场景。工程师们不仅要验证单个芯片是否符合设计要求，还得核验堆叠组件之间是否满足物理与电气上的交互规范。

好在，现代验证平台已经能够覆盖完整的3D封装链路来应对这些需求。比如，接口层验证可以确保芯片间的连接，在几何结构和电气性能上同时达标；芯片间天线效应检测，能识别出堆叠结构中因电荷累积而产生的潜在可靠性风险；点对点电流密度分析，则可以验证互连结构能否扛得住多芯片电源分配网络的电气需求。

更为复杂的是，单一封装内的Chiplet可能来自不同的设计团队，采用不同的制程节点，甚至要遵循不同的设计规则。验证工具必须能兼容这种异质性，同时还要保证达到量产签核所要求的精度。过去那种靠人工在成千上万个潜在交互节点里排查的方法，效率实在太低。因此，实现接口层的自动化设计规则检查（DRC），就成了解决问题的关键。

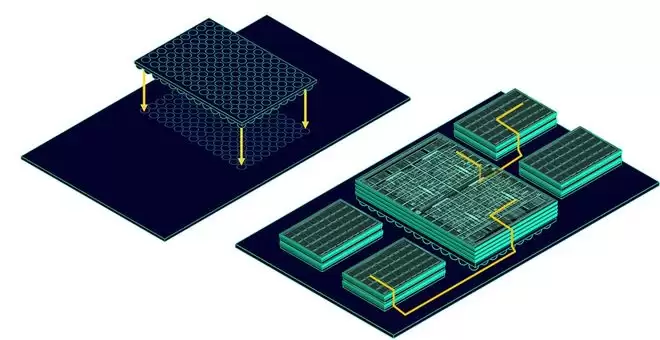

图1：接口验证与芯片间天线效应检查是3D-IC架构独有的全新验证需求。

热管理变得至关重要

当高功率密度遇上垂直堆叠结构，其带来的热挑战远超2D设计。下层芯片释放的热量，必须穿过上层芯片才能传导到散热结构，这就在整个堆叠体系中形成了一条温度梯度，直接影响着整体性能、可靠性和功耗表现。每层芯片之间的热阻虽然只有零点几摄氏度/瓦，但多层堆叠下来，热阻的累积效应会形成显著的温差。

2D设计中常用的传统热安全裕度，放到3D配置里就远远不够用了。3D-IC的热分布取决于多个因素：各个芯片的开关工作状态、界面材料的导热性能、封装散热路径的效率，以及电源传输与发热之间的相互作用。这些因素环环相扣，形成了一个耦合系统。你针对某个单芯片做的热行为假设，很可能因为其他芯片的工作状态改变而完全失效。

因此，为3D-IC设计的热分析工具必须能够跨越多个领域。在芯片层面，需要依靠版图库和开关活动生成的详细功率图来精准定位热点；在封装层级，模型要覆盖基板、中介层和热界面材料的散热传导特性；到了系统层级，还得纳入散热方案、板级热效应以及环境条件等变量。

图2：自适应网格技术可高精度捕捉热点，同时保障全封装分析的计算效率

过去，热分析通常是机械工程师用独立的工具和数据库来完成的。但现在，一个重大的行业变革是，芯片设计工程师可以直接上手进行热分析。现代化的技术方案，比如IC版图格式向热仿真模型的自动转换，让设计工程师无需精通流体力学和有限元知识就能完成分析。自适应功率图压缩、基于版图的热特性提取、自动化网格划分等一系列技术，在保证精度的同时，大大降低了技术门槛。

芯片级与系统级的热分析工具现在支持双向模型交互，芯片设计师和封装工程师可以更好地协同工作。芯片设计师提供包含精准功率分布的详细模型，封装工程师则反馈贴合实际散热方案和系统热效应的边界条件。将这种迭代交换融入设计流程，可以同步优化芯片级和封装级的热管理方案，实现整体最优。

机械应力影响可靠性与性能

3D-IC的封装工艺会使芯片产生机械应力，而这种应力反过来又会影响器件的可靠性和电气特性。不同材料之间热膨胀系数的差异，会在温度循环过程中产生应力；芯片键合工艺本身也会造成键合界面的应力；甚至封装翘曲都会破坏微凸点连接的均匀性。这类机械效应在2D设计中几乎可以忽略不计，但在3D架构里，多层材料和界面结构会放大应力的耦合作用，使其成为影响产品性能的关键因素。

应力引发的可靠性失效有多种表现形式：拉伸应力一旦超过材料强度极限，就会导致芯片开裂；温度循环产生的剪切应力，会引发界面分层；更隐蔽的是，即便应力没有达到失效阈值，它也会通过压阻效应改变器件特性，从而影响电路时序和性能。

机械应力验证离不开精细化的材料建模和多尺度分析。基于版图的参数提取技术，可以精准还原单个芯片内部材料的空间分布特征，包括金属密度差异、介质特性、器件结构等要素；而在封装级别，建模则需要考虑芯片贴装材料、底部填充胶特性以及封装基板参数。通过这些数据建立模型，并借助有限元法进行仿真，可以精准预测从封装级翘曲到器件级应力集中，各个分辨率下的应力分布情况。

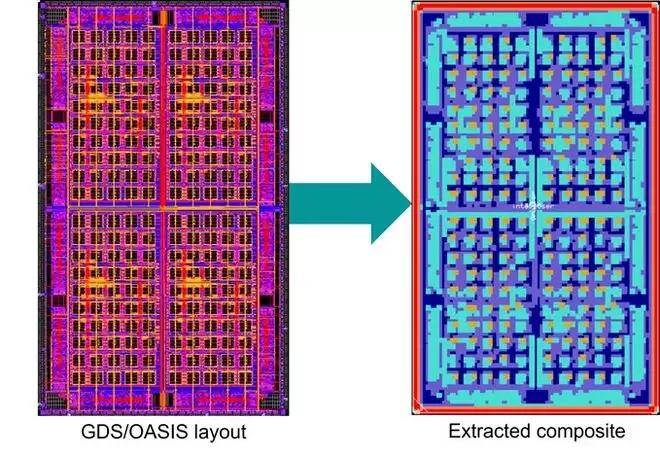

图3：自动提取技术可将精细化集成电路版图转化为应力分析材料特性图，在保留空间精度的同时实现高效仿真。

这项技术的挑战在于，如何让这些复杂的分析变得易于上手和操作。自动提取技术可以最大限度地减少手动建模的工作量；而叠加在版图上的高分辨率应力分布图，则能帮助设计师快速识别风险区域，并评估优化方案。更重要的是，与电气参数提取工具配合使用，还可以将应力效应反向标注回电路仿真中，在机械域和电气域之间形成一个完整的闭环。

可靠性验证跨越多芯片

静电放电（ESD）保护对单芯片集成电路来说已经是基本要求，但到了多芯片架构里，其验证难度会成倍增加。ESD电流可以从一个芯片导入，然后经由微凸点、硅通孔和封装互连结构，穿过其他芯片形成接地回路。ESD保护的效果，完全取决于这条跨芯片路径上的电阻和载流能力。而这些参数，传统的单芯片ESD验证流程根本无法评估。

跨芯片的点对点电阻分析，可以精准识别出ESD的潜在漏洞；电流密度验证，则可以确保互连结构能够承受ESD冲击而不被损坏。这类分析依赖一个完整的多芯片连接模型，其中必须包含硅通孔、微凸点和重分布层的电阻信息。

现代的3D-IC大多具有异构特性，这进一步提升了可靠性验证的复杂性。不同制程节点的芯片，其ESD保护设计方案可能存在差异；来自不同供应商的Chiplet，对系统级ESD防护的设计诉求也各不相同。因此，验证工具必须能兼容这些设计上的差异，同时确保最终集成后的整体组件能够满足可靠性要求。

图4：ESD路径验证可追踪多芯片封装的放电电流，识别跨芯片连接结构中潜在的可靠性风险。

从单点工具到集成平台

3D-IC验证的多物理场特性，决定了各类分析之间必须实现跨域集成。热分析的结果是供电设计的重要依据，应力分析的准确性直接影响器件建模的精度，而物理验证又离不开精准的3D封装模型。这些环节相互依赖，环环相扣。过去那种为每个分析环节分别维护独立模型和独立数据库的单点工具方案，面对如此复杂的3D-IC验证需求，已经彻底行不通了。

要解决这个问题，需要一个集成验证平台，它依赖于一个覆盖物理、热、机械、电气全领域的统一数据模型。一套完整的3D封装模型，可以同时支撑多种类型的分析；各个模块的分析结果，也可以自动反向标注。比如，热分布图可以导入电路仿真，以适配器件特性随温度的变化；应力分布数据可以更新器件模型，从而精准还原压阻效应带来的参数偏移。

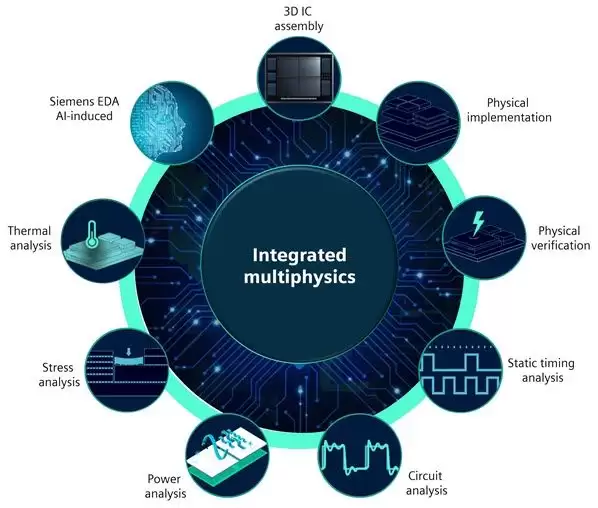

图5：多物理场集成分析连接了物理验证、热分析、应力分析与电气仿真，构建了3D-IC特性的全面视图。

数字孪生技术则进一步将这种集成能力延伸到了整个设计生命周期。在设计初期，一个简化模型可以快速适配布局规划和材料选型的迭代；当设计趋于成熟，模型会逐渐包含版图数据库和封装规范的详细参数；到了设计签核阶段，数字孪生可以完整呈现设计的物理、热、机械全域特性，确保产品符合量产和可靠性要求。

可以说，将验证工作提前是行业方法论上一次根本性的变革。研发团队不再需要等到设计后期才去排查热和应力的问题，而是在布局规划和架构选型阶段就能提前识别潜在风险。即便详细的版图尚未完成，也可以通过高精度的模拟推演来完成方案优化，这是传统签核验证方法根本无法实现的设计优化。

未来发展方向

说到底，3D-IC的验证难题，其根源在于堆叠异构系统的基本物理特性。芯片间不可避免的热耦合、封装工艺引发的机械应力、跨芯片的电气交互……这些问题已经超越了传统工程领域的边界，形成了全新的验证挑战。要攻克它们，不仅需要性能更强的工具，更呼唤一套全新的方法论——将物理、热、机械、电气验证真正集成到一个流畅的工作流程中。

整个行业向集成验证平台的转型，已经清晰地表明，单点工具无法再适应先进3D-IC的复杂度。未来的芯片设计会集成数百个Chiplet，届时，自动化建模、统一数据架构、跨域协同分析，都将成为不可或缺的能力。验证方法论的革新，与芯片架构从2D向3D的升级是相辅相成的，它正是保障先进封装技术能够兑现其性能、效率和功能优势的必然演进路径。
