在半导体先进制程的竞争赛道上，从第三维度挖掘性能早已成为业界常态。无论是逻辑芯片还是存储芯片，随着工艺节点不断升级、尺寸持续微缩，3D结构的深宽比也在稳步攀升。此时，一个核心问题愈发突出：如何让材料在这些越来越深、越来越窄的结构中实现均匀分布？这一问题直接关系器件的最终表现，也是当前半导体制造领域亟待攻克的关键课题。

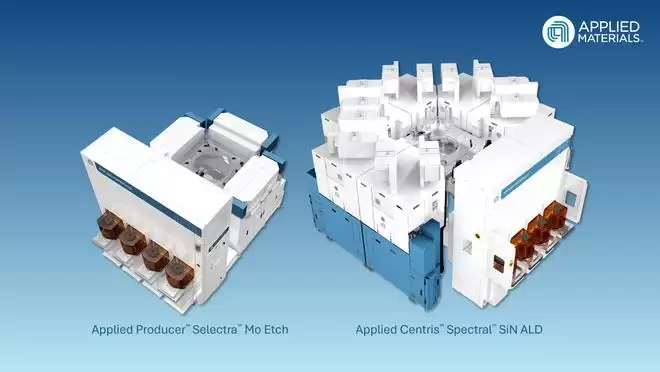

美国当地时间6月15日，应用材料公司（Applied Materials）针对这一挑战推出了两套全新解决方案——氮化硅原子层沉积设备Centris Spectral SiN ALD，以及钼选择性蚀刻设备Producer Selectra Mo Etch。这两台设备的核心设计思路十分明确：精准控制器件结构，提升晶体管性能表现，同时改善制造的可行性与良率。

首先来看Centris Spectral SiN ALD。这台设备引入了一项创新技术——高密度微波等离子体。其优势在于，即便在复杂的3D结构中，也能在低温条件下沉积出致密且均匀的SiN介电薄膜。这意味着，随着深宽比不断升高，薄膜质量的稳定性获得了更可靠的保障，为高深宽比器件的制造提供了有力支撑。

再来看Producer Selectra Mo Etch。这款设备专门针对高堆叠3D NAND字线分离工艺中长期存在的痛点：传统湿法蚀刻的均匀性不够理想。通过工程化的工艺控制与先进的气体输送技术，该设备将蚀刻均匀性和轮廓精度提升到了全新高度。由此，单元之间的差异显著减小，漏电问题得到有效缓解，数据保持能力也随之增强。

从行业视角来看，这两款设备的推出，本质上是在为下一代3D器件铺平道路——当结构越来越立体、越来越精细，沉积与蚀刻这两个环节的“精准度”便成为决定成败的核心因素。应用材料公司此次给出的技术答案，值得业界持续关注。
