引言：破解电工装备制造中的“表单效率困局”
在电工装备制造领域，MES（制造执行系统）部署中，实验室检测环节往往积累大量技术债务。高压开关、变压器等设备的检测流程极为严苛，线下留存了大量Excel原始记录。这些表格不仅包含复杂的合并单元格、跨表公式，而且随着国家标准（如GB/T标准）的更新迭代，检测项目与校验规则还需频繁调整。
过去，常见采用硬编码的“烟囱式”开发模式。每当业务端提出“在检测单中增加一个断路器时间参数”之类需求，研发团队就必须经历完整的全栈流程：后端扩展数据库字段→适配API接口→前端重构DOM结构并调试CSS样式。这类细碎改动不仅拉长了上线周期，还极易引入线上缺陷，严重挤占了MES核心业务系统的研发资源。这好比每次更换灯泡，都需要重新铺设整栋楼的电路。
技术架构重构：解耦与数据主权的平衡之道
为打破这一困境，明确方向是微前端化改造，并设定三个硬性指标：
- 绝对的数据主权（私有化部署）：电工装备检测数据涉及核心工艺机密，所有原始记录及字段配置必须100%本地化留存，绝不能流向任何外部SaaS环境。
- 非结构化到结构化的像素级还原：需要强大的底层OOXML解析算法，能够1:1还原线下Excel模板的复杂样式、条件格式与计算公式，降低一线检测人员的迁移成本。
- 无侵入的敏捷集成：不能通过SDK深度绑定核心系统，必须采用异步通信机制实现模块的“解耦嵌入”。
基于这些考量，经过深度调研，我们引入了Flashtable——一款支持JSON Schema映射的轻量化表单引擎。在整体架构中，它作为MES的独立微模块，利用iframe容器实现物理隔离，并通过postMessage协议搭建标准化的数据交换总线。

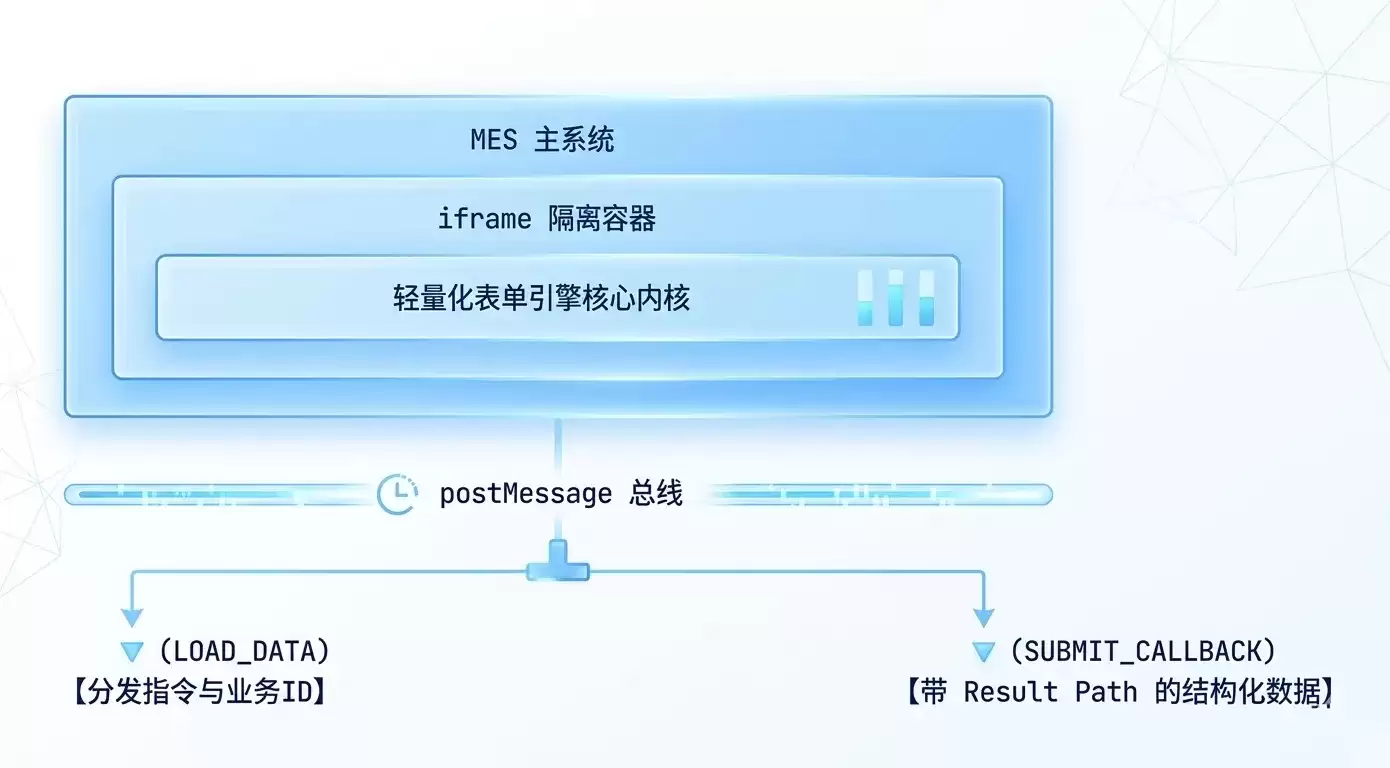

架构拓扑与动态数据流向解析
为了让异步集成机制更易理解，可将其解构为“三层嵌套物理隔离”拓扑结构，加上“双向闭环”数据流：
1. 三层嵌套的物理边界
整个前端模块在宿主环境中呈现严密的层级嵌套关系，由外到内依次为：
- 最外层（MES主系统）：作为宿主环境，掌控全局路由、安全验证以及最终的数据库持久化逻辑。
- 中间层（iframe隔离容器）：作为物理隔离带嵌入主系统中。它像一面防火墙，切断内外部的DOM直接访问权限与样式污染，确保即使表单层发生异常，也不会影响MES主系统的稳定性。
- 最内层（轻量化表单引擎核心内核）：运行在隔离容器内部的独立渲染微模块，专职负责解析JSON Schema、像素级还原Excel样式以及捕获用户的原生输入。
2. postMessage 总线下的双向数据流
这三层物理隔离之间，唯一的通信管道就是标准的postMessage数据总线。在这条总线上，流动着两个核心的异步控制流，形成完美闭环：
- 下行控制流（
LOAD_DATA指令）：由最外层的MES主系统发起，穿透隔离容器，向内层的表单内核投递。流向中携带特定业务上下文（如工单ID、设备编码），用于告知表单引擎“该加载哪一份历史检测数据”。 - 上行控制流（
SUBMIT_CALLBACK回调）：当用户在表单内核中点击提交时触发。数据从最内层的表单内核向外逆向抛出，通过总线安全投递给MES主系统。此时，抛出的不再是松散的网页元素，而是带有Result Path提取标记的高纯度结构化JSON数据，主系统接收后即可直接执行入库。
集成实现路径：基于 postMessage 的异步通信机制
1. JSON 模式映射与 Result Path 精准提取
该表单引擎的核心能力，在于将复杂Excel样式抽象为动态JSON描述。在录入阶段，系统自动将每个输入格标记为标准化的fieldName（业务对象路径）。
关键之处在于，利用预定义的Result Path（结果路径截取）技术，从扁平表单单层中精准抽取出目标核心数据。这确保数据回填至MES数据库时，可直接绕过繁琐的字段映射逻辑，精准匹配生产工单、设备序列号或批次编码。
2. 通信协议的标准化实现
为确保主系统与解耦后的表单模块无缝、安全对接，异步消息的触发与监听逻辑必须统一：
// 1. MES主系统：表单模块初始化与数据注入逻辑const initFormModule = (config) => { const iframe = document.getElementById('embedded-form-frame');// 异步投递 LOAD_DATA 指令，注入业务上下文iframe.contentWindow.postMessage({ command: 'LOAD_DATA',data: {id: config.businessId } // 加载特定业务 ID 的历史检测数据或上下文}, '*');};// 2. MES主系统：全局监听表单模块的数据回填window.addEventListener('message', (event) => { // 严格过滤安全源，确保消息仅来自内部私有化部署的引擎地址if (event.origin !== 'https://internal-mes-engine.local') return;// 捕获表单提交回调if (event.data.command === 'SUBMIT_CALLBACK') { const structuralData = event.data.payload; // 此时拿到的是经过 Result Path 过滤清洗后的纯净结构化数据// 直接执行轻量级入库逻辑，将其持久化至 MES 数据库this.sa veDetectionRecord(structuralData);}});
工业级复杂场景下的动态逻辑处理
在实际电工装备检测中，样品数量或检测频次往往是动态变化的——例如，同一批次互感器的抽检数量可能浮动。
针对这种非固定场景，调用了引擎自带的动态行循环渲染机制（Row/Col Loop）。研发人员只需在设计期定义好模板的循环边界及规则，当后端传入的JSON数组包含5条样品数据时，前端会自动向下揉合渲染出5行，并自动平移下方的公式和合计行。这种数据驱动的自主扩展，将原本属于后端的代码改造成本直接消减为零。
效能评估与工程结论
通过引入“标准协议+轻量化表单引擎”的模式进行存量系统改造，工程层面的资产沉淀与效能提升相当显著：
- 研发资源深度释放：表单的视觉设计、校验规则、公式调整完全下放给质量业务侧，检测模板的变更新增效率从原本的“天”级直接缩短至“分钟”级。
- 接口规范极致统一：通过标准化的
postMessage异步总线，将原本松散、异构的各车间报工逻辑，收敛为具备统一调用契约的“可插拔”模块。 - 高可用与防脏数据：底层的OOXML解析与前端强校验体系，在完美兼容一线工人Excel操作习惯的同时，规避了由于前端样式调整引发的业务数据失真或格式错乱。
从工程角度来看，这次架构重构还有一个直接收获——研发团队终于能抽身而出了。他们不再需要为“画表格、加字段、调CSS”耗尽心力，而是可以将精力放在真正有创造性的地方。通过构建这套通用的、可配置的数据交互协议，不仅擦除了过去沉重的技术债务，更让存量MES系统具备了应对复杂工艺变更的架构稳健性。
