卷积BN加法ReLU融合机制简介

时间：2026-06-02 07:28

在神经网络推理中，Conv+BN可数学融合为等效新卷积，消除BN层以降低访存与调度开销。Add与ReLU虽无法代数合并，但可通过算子融合在同一内核中连续执行，避免中间张量读写，显著提升推理性能。

1.引言

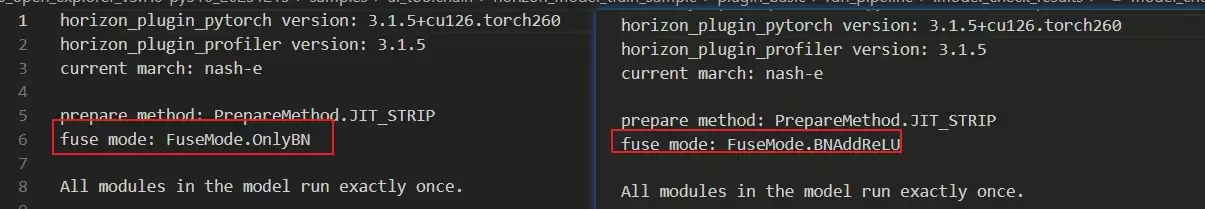

在地平线算法工具链进行量化部署时，许多开发者会遇到两种融合模式：OnlyBN 和 BNAddReLu。

这引出了一个关键问题：为什么要进行融合？具体如何实施？以及，这种操作在数学上是否严格等价？

实际上，在神经网络推理阶段，算子融合（Operator Fusion）是一种经典且高效的优化策略，其目标明确：降低计算量、减少内存访问开销、加速推理执行。常见的融合模式主要有两种：

Conv + BatchNorm
Conv + BatchNorm + Add（残差） + ReLU

2.Conv + BN 融合原理

在推理（Eval）模式下，BatchNorm2d 的计算本质上是线性变换：

y = (x - mean) / sqrt(var + eps) * gamma + beta

其中，mean 与 var 是统计得到的均值和方差，gamma 和 beta 是可学习的参数。

接下来是关键步骤。我们推导 BN 如何与卷积“合二为一”。常规卷积的输出为：

z = Conv(x) = W * x + b

BN 层作用于 z 的结果：

y = (z - mean) / sqrt(var + eps) * gamma + beta

将 z 代入展开后，可以发现该组合可直接等效为一个新的卷积层：

W_fused = W * (gamma / sqrt(var + eps))b_fused = (b - mean) / sqrt(var + eps) * gamma + beta

注意，权重和偏置均发生了变化。通过此操作，Conv+BN 组合被无缝替换为一个全新的 Conv，而 BN 则从计算图中“消失”。

这种融合带来的好处立竿见影：

减少一次 BN 的访存，降低内存带宽压力。
减少一次算子调用，简化推理调度。
便于后续量化，避免 BN 层对数值范围产生潜在影响。

3.Conv+BN+Add+ReLU 融合原理

如上一节所述，Conv 和 BN 已经融合成新的 Conv'。

那么，后面的 Add 和 ReLU 如何处置？在量化部署时，Add 操作（通常来自残差连接）要求两个输入具有一致的量化尺度 scale。因此，框架在 FX 层面会识别出类似 add(conv_out, skip_tensor) 的模式。

接着，框架可能会调整量化 scale，使整个链路的计算处于同一量化域。这样，硬件便可在同一个 kernel 内高效执行 Add 和 ReLU。

从数学角度看，ReLU 直接作用于 Add 的输出，数值关系完全一致，因此可将 Add+ReLU 合并为一个 fused activation：

fused_out = relu(add(x, y))

在量化推理语境下，这意味着 Add 的输出可直接进入 ReLU 的裁剪范围，从而减少中间不必要的量化/反量化开销。

举一个具体示例：

import torchimport torch.nn as nnfrom torch.fx import symbolic_traceclass ResidualModel(nn.Module):def __init__(self):super().__init__()self.conv = nn.Conv2d(3, 3, kernel_size=3, padding=1)self.bn = nn.BatchNorm2d(3)self.relu = nn.ReLU()

该模型的 FX 图输出为：

placeholder x xcall_module conv convcall_module bn bncall_function add call_module relu reluoutput output output

部署框架会识别出这个子图，其中 Conv+BN 被融合，而 Add 和 ReLU 形成连续节点，可进一步融合优化。

看到这里，很多人可能会疑惑：Conv+BN 可以通过等效公式融合为一个算子，但后续的 Add 和 ReLU 显然无法类似地合并。那它们又是如何处理的？目的何在？

4.拓展解读

“Conv+BN+Add+ReLU 融合”这个说法，实际上并非将所有算子物理合并成一个。更准确的理解是分步完成：

Conv+BN → 融合为 Conv'（数学上严格等价）
Conv' + Add → 融合为更高效的“卷积 + 残差加法”算子（计算图优化）
Add + ReLU → 融合为“带激活的残差”算子（计算图优化）

真正“从数学上消失”的其实只有 BN。Add 和 ReLU 更多是一种算子合并（Operator Folding）。

4.1 conv+add“融合”

Conv+Add 的“融合”并非代数消去，而是操作符流水线融合（Operator Fusion）。

典型的残差块为：out = Conv'(x)，然后 out = out + skip。

Add 操作本身是逐元素加法，不涉及权重或参数。其数学形式（Add(a,b) = a+b）不会改变 Conv' 的结构，也无法被代数合并成新卷积。但在推理框架（如 TensorRT、ONNXRuntime、OpenExplorer）中，实现方式完全不同。Conv' 的输出内存可直接作为 Add 的输入，在同一个 kernel 中完成累加，无需创建中间张量。硬件可执行：

for each output pixel:tmp = ConvKernel(x)tmp = tmp + skip(x)output = tmp

这样做能带来实实在在的性能提升：
