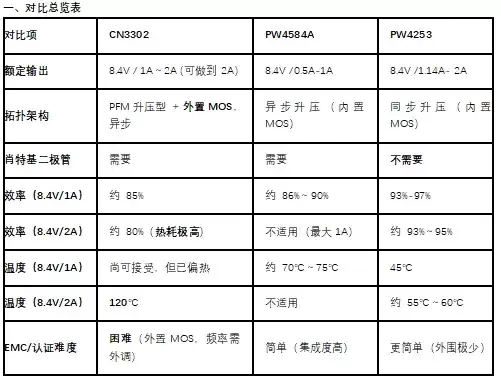

二、CN3302：外置MOS异步方案，2A工况下温度表现难以满足量产需求
首先分析CN3302，这是一款采用PFM调制方式的升压型双节锂电池充电管理芯片。其工作电压范围为2.7V至6.5V，最高开关频率可达1MHz，环境温度适应范围为-40℃到85℃。该芯片采用恒流与准恒压模式对充电过程进行控制，内部集成了基准电压源以及电池电压检测电路，但必须搭配外部N沟道与P沟道MOSFET才能正常运作。
那么主要问题在哪里呢？CN3302采用外置MOS加异步拓扑结构，这意味着还需要额外连接肖特基二极管。实际测试数据显示，其转换效率大约在80%左右。在8.4V/1A的输出条件下，表现尚可接受，然而一旦将输出提升至8.4V/2A，芯片温度便会迅速攀升至完全无法满足产品量产要求的程度。即便加装散热片，长时间运行依然存在较大挑战。此外，由于采用外置MOS且工作频率需要外部调节，在EMC认证环节中，若工程师缺乏电源EMC相关的设计经验，调试过程会相当棘手。通常还需要额外增加磁珠、RC吸收回路等元件，整体调试门槛较高。
简要总结：该方案适用于对成本敏感、充电电流仅需1A的简单应用场景。但如果目标充电电流达到2A，则建议放弃此方案。
三、PW4584A：异步内置MOS方案，1A充电可用，效率介于86%至90%
接下来介绍PW4584A，这是一款异步升压充电管理控制器。其输入电压范围为3.6V至6V，专门为两节串联锂离子电池组设计，最大充电输出为8.4V/1A。芯片内部集成了功率MOS管，但依然需要外接肖特基二极管。输入端的最大耐压为30V，过压关闭阈值设定在6V，LED指示灯支持单灯或双灯显示模式。
在效率与温度表现方面，PW4584A的典型转换效率大约在90%左右——当然，不同测试条件下的数据会有一定波动，部分资料显示效率在80%以上也属正常范围。在8.4V/1A输出工况下，实测芯片表面温度约为70℃至75℃，对于异步升压方案而言，这一发热水平是可以接受的。此外，该芯片内置了智能自适应输入电流调节环路，能够自动匹配5V/1A、2A、3A等不同规格的适配器，有效防止因充电电流过大而导致适配器输出被“拉垮”。
在EMC方面，PW4584A的集成度相比CN3302有了明显提升，调试过程也简单许多，通常只需按照规格书要求配置电阻电容即可顺利通过认证测试。
简要总结：该方案适合8.4V/1A的充电需求，效率优于CN3302，EMC调试难度大幅降低。不足之处在于无法支持2A输出。
四、PW4253：同步整流方案，2A高效低温运行，效率高达93%至95%
最后重点介绍PW4253，这是一款采用同步整流技术的升压充电管理IC。其开关频率为750kHz，在5V输入条件下能够提供8.4V/2A的稳定充电输出。芯片内部集成了功率MOSFET，并采用同步整流架构，无需外接肖特基二极管。
效率与温度表现是这款芯片的核心亮点。同步整流技术将升压充电效率提升至95%的典型值，能量损耗和发热量均得到大幅降低。实测数据显示，在8.4V/2A输出条件下，芯片表面温度仅为55℃至60℃，相比PW4584A的70℃降低了10℃以上。输入电压范围为4.5V至5.8V，并具备输入电压限制与自适应充电电流调节功能，能够自动匹配适配器的负载能力。
其他功能特性同样不容忽视：充电电压精度达到±1%，内置输入过压/欠压保护、芯片过温保护，ESD防护等级达到4KV HBM。封装形式为SOP8-EP，底部带有散热焊盘，有利于散热和焊接工艺。NTC接口支持电池温度监控与保护，充电恒流值可通过外接电阻进行精确设定。
在EMC方面，PW4253的调试更加轻松——由于集成度高且外围元件极少，整体调试过程最为简便。
简要总结：同步整流带来的高效率与低温特性，使PW4253成为8.4V/2A应用场景中的最佳选择，特别适合对发热有严格要求的电子产品。
五、选型建议
六、效率与温度原理总结
效率与温度之间的关系其实非常直接——效率越高，功率损耗就越低，芯片的温升自然也就越小。以8.4V/2A（电池端功率为16.8W）为例进行说明：
- CN3302效率约为80%，损耗约3.36W→导致温度极高，无法用于量产
- PW4253效率约为95%，损耗仅约0.84W→温度约为55℃至60℃，完全在可接受范围内
同步整流方案相比异步方案，能够省去肖特基二极管上约0.3V至0.5V的正向压降损耗。在2A电流条件下，这就相当于节省了0.6W至1W的热损耗——这也是PW4253相比异步方案温度降低10℃以上的核心原因所在。
