今天，红魔游戏手机的产品总经理姜超发布了一段视频，详细揭秘了第五代骁龙8至尊领先版芯片的诞生过程。你或许难以想象，这颗看似小巧的芯片，内部集成的晶体管数量竟然达到了上百亿级别，堪称微缩的科技奇迹。

芯片的制造，始于一片高纯度的硅晶圆。通过精密的光刻与蚀刻工艺，复杂的电路被一层层“雕琢”在晶圆表面。最终，整张晶圆会被切割成数百甚至上千个独立的芯片单元，每一颗都承载着前沿的技术。

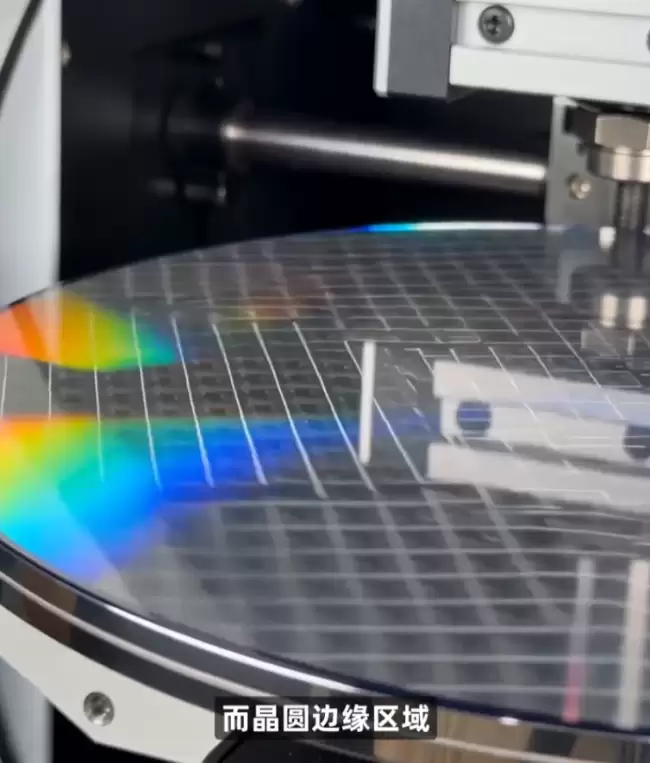

然而，制造工艺本身存在物理上的局限性。晶圆中心区域的温度分布更均匀，蚀刻精度也更高，因此产出的芯片电气性能更优越，品质更可靠。相比之下，边缘区域由于受热不均、光学衍射、机械应力等因素影响，晶体管性能容易出现波动。因此，中心区域的整体良品率通常远高于边缘部分。

姜超介绍，第五代骁龙8至尊领先版芯片的诞生，首先要经过这层物理筛选——优先从晶圆中心区域，挑出那一批“先天体质”最好的芯片，作为领先版的候选者。

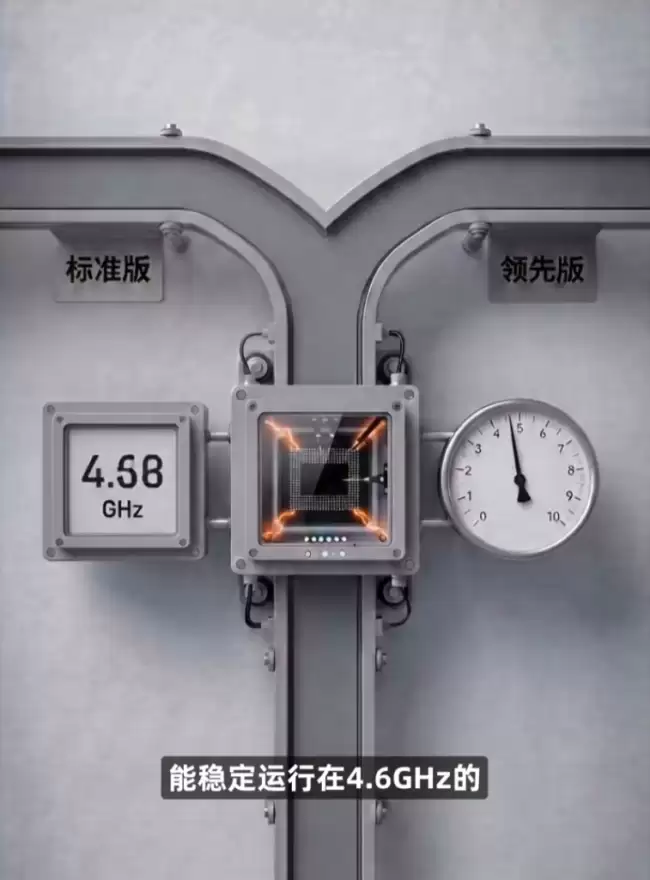

不过，光有好的“出身”还不够。接下来是更为严苛的速度分级测试。简单来说，就是在高温环境下将芯片的电压和频率都拉到极限，全面评估其在各种电压下的稳定性与功耗表现。根据测试结果，芯片会被划分成不同等级。能够稳定运行在4.6GHz的，会成为面向大众市场的标准版；而必须能稳定在4.74GHz及以上，才有资格进入领先版的候选池。

走到这一步，筛选依然没有结束。这批通过主频分级的“优等生”，还要经历一轮极限压力测试。在长时间、高负载的严酷环境下，进一步考验芯片在不同状态下的稳定性与功耗表现，确保其能够“全程满血”运行。值得注意的是，只有那些体质极佳、在极限环境下依然能稳定输出、绝不降频的“特种兵”芯片，才能通过最终认证，成为真正的领先版。
