当AI的浪潮席卷整个产业，聚光灯几乎毫无例外地打在了CPU、GPU这些算力硬核上。然而，就在舞台的侧幕，一个曾经稳定而低调的行业，正悄然完成从“慢车道”到“快车道”的惊人一跃，成为驱动这场技术革命不可或缺的隐形引擎——这就是半导体IP（知识产权）行业。
有个经典的比喻：在淘金热中，最赚钱的未必是淘金者，而是那些卖铲子、卖牛仔裤的人。如今，AI芯片设计公司就是“淘金者”，而IP厂商，正是那个提供核心工具与模块的“卖铲人”。每一颗闪耀的AI芯片背后，都离不开IP厂商提供的处理器内核、高速接口和各类功能模块。当算力竞赛白热化，最先构筑起坚固护城河的，往往是这些掌握着底层“铲子”技术的玩家。
01 AI淘金热里，IP才是隐形赢家
市场的热度，最直观的体现就是数字。尽管2025年的全球数据尚未出炉，但回看2024年，半导体IP市场已经交出了一份足够亮眼的成绩单。
行业机构IPnest的数据显示，2024年全球半导体设计IP市场规模达到了84.916亿美元（约85亿美元），相比前一年的70.625亿美元，增幅高达20.2%，创下了历史新高。市场集中度也在提升，前十名厂商的合计营收达到70.89亿美元，同比增长22.8%，市场份额从81.7%进一步提升至83.7%。其中，ARM和Synopsys两家巨头就联手拿下了66%的市场份额，头部效应显著。
如果把时间线拉长，从2016年到2024年，全球IP市场整体增长了145%。而在这个大盘中，Synopsys和Cadence的增长率分别达到了惊人的326%和321%，远超行业平均增速，ARM也实现了124%的稳健增长。这组数据清晰地表明，IP行业不仅规模在扩大，内部的动能与格局也在剧烈演变。

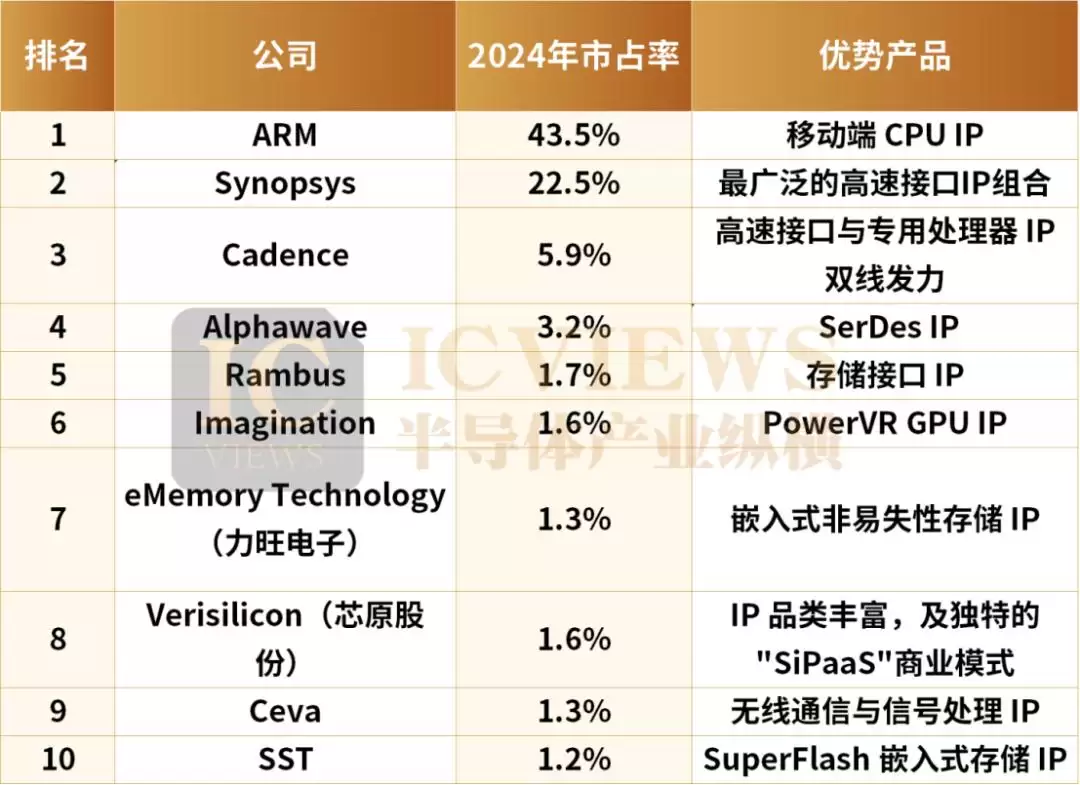

02 IP十强，优势解析
那么，站在市场顶端的这些玩家，各自手握怎样的王牌？
在移动处理器IP领域，ARM的地位几乎无可撼动。其全栈化IP矩阵覆盖了从低功耗的Cortex-M系列（用于MCU），到高性能的Cortex-A系列（用于手机/服务器），再到专为AI和数据中心设计的Neoverse系列，以及Mali GPU、Ethos NPU等，构成了从边缘到云端的完整拼图。更关键的是其生态壁垒：全球超千家芯片设计公司基于ARM架构开发产品，形成了从架构、芯片、软件到终端的闭环生态，这也是其应对RISC-V挑战的最大底气。
Synopsys和Cadence作为EDA（电子设计自动化）领域的双雄，其IP业务是其整体战略的关键一环。Synopsys提供业内最广泛的基础IP和高速接口IP组合，覆盖了PCIe、CXL、以太网、HBM乃至Chiplet互连（UCIe）等所有关键协议，旨在与自家的EDA工具形成强大合力。Cadence则侧重高速接口与专用处理器IP双线发力，其高速SerDes、HBM接口性能顶尖，旗下的Tensilica DSP/AI处理器IP独具优势，与自身的模拟/混合信号EDA工具链融合更为紧密。
Alphawa ve专注于112G/224G等超高速SerDes IP，技术性能直接对标Synopsys和Cadence，在数据中心、AI芯片、Chiplet领域快速崛起。尤其在UCIe、CXL等Chiplet互联标准上深度布局，为AI翻跟斗、高性能计算芯片提供高速的芯粒间互联IP，是Chiplet架构普及的核心受益者之一。
Rambus是存储接口领域的专家，专注于DDR、LPDDR、HBM等高速存储器接口IP，是AI翻跟斗、数据中心、智能手机内存互联的核心供应商。其在HBM3/HBM4等高端存储接口领域技术壁垒极高，LPDDR5T/5x等低功耗存储器控制器IP则在移动设备和AIoT领域以出色的功耗控制领先业界。
Imagination的PowerVR GPU IP以低功耗、高能效比著称，在图形渲染与AI推理融合方面优势显著，支持多精度计算，非常适合智能手机、汽车电子等对功耗极为敏感的场景。
eMemory Technology（力旺电子）是全球最大的嵌入式非易失性存储IP供应商，提供OTP、MTP、Flash、ReRAM等全品类NVM IP，广泛应用于MCU、IoT、汽车电子等领域。
Verisilicon（芯原股份）的优势在于其独特的“SiPaaS”（芯片设计平台即服务）商业模式。它将丰富的半导体IP授权与一站式芯片定制服务有机结合，形成了完整的产业生态闭环。这种平台化服务能大幅缩短客户的芯片开发周期，降低研发成本。
Ceva在无线通信IP领域全球领先，提供蓝牙、Wi-Fi、5G、UWB等全套无线通信IP，是IoT、智能手机、汽车电子等领域无线互联的核心供应商，尤其在低功耗蓝牙IP领域市占率极高。
SST（冠捷半导体）则专注于嵌入式闪存技术，其SuperFlash嵌入式存储IP以高可靠性、低功耗著称，广泛应用于消费电子、工业、汽车等领域的MCU和IoT芯片中。
然而，比整体增长更值得玩味的，是市场内部正在发生的结构性变化。一场静默的权力转移，正在悄然进行。
03 接口IP，增速迅猛
传统上，半导体IP市场由处理器IP（CPU、GPU内核）唱主角。但生成式AI的崛起，彻底改变了游戏规则。系统性能的瓶颈，不再仅仅取决于单一计算核心的强弱，而是由“计算、内存带宽、互连带宽、系统延迟”这个木桶中最短的那块板决定。算力本身正在从“决定性优势”走向“基础设施化”，而决定数据能否高效流动的“连接”能力，则成为了新的权力中心。
这一转变直接反映在IP市场的品类消长上。2024年，有线接口IP的增长率达到23.5%，已经超过了处理器类IP的增速，成为驱动市场增长的主要引擎。这一领域的爆发，主要得益于PCIe、DDR、以太网和Die-to-Die（D2D）等协议的广泛应用。具体来看，背后有几股强大的推力：
AI算力瓶颈倒逼，高端接口成为“刚需”
当大模型参数迈入千亿、万亿级别，AI芯片和HPC芯片对数据传输带宽的渴求呈指数级飙升。PCIe 6.0/7.0、CXL 3.0、HBM4、224G/400G SerDes这些高速接口，早已不是锦上添花的辅助模块，而是制约算力能否充分释放的“命门”。更关键的是，高端接口的设计门槛堪称业内“硬骨头”，涉及高频信号完整性、低功耗控制等多重尖端难题。企业自研不仅需要投入上亿元研发成本，更要面对流片失败的巨大风险。相比之下，Synopsys、Cadence、Alphawa ve等厂商提供的成熟商用接口IP，自然成为芯片厂商性价比最高、风险最低的选择。
Chiplet架构普及，拉动接口IP用量激增
Chiplet（芯粒）架构的普及，彻底碘伏了传统芯片设计逻辑。在多芯粒异构集成的模式下，不同功能芯粒的协同工作，完全依赖UCIe、SerDes等Die-to-Die接口IP。每一颗Chiplet都需要搭载多组接口来实现高速互通，这既使得接口IP的用量几乎翻倍，也推动其技术规格必须持续快速迭代。
先进制程演进，接口IP愈发不可替代
3nm、2nm等先进制程的演进，进一步放大了接口IP的不可替代性。制程节点提升带来的线宽缩小、信号干扰加剧，让接口设计的难度呈几何级数攀升，自研周期被大幅拉长，成本成倍增加。此时，商用IP在性价比与安全性上的优势愈发凸显。再叠加PCIe、CXL等接口协议每2-3年一次的快速迭代，以及SoC芯片集成度提升带来的IP复用刚需，接口IP的增长动能被彻底激活。
可以说，接口IP的爆发式增长，不仅重构了半导体IP市场的品类权重，更让“IP话语权”成为了产业竞争的核心战场。那些手握核心IP的企业，既能凭借技术壁垒占据产业链高地，也能通过生态绑定抢占市场份额。正是在这样的产业逻辑下，一场围绕IP的布局战悄然打响，巨头们纷纷通过收购、自研等方式，加速构建属于自己的IP护城河。
04 巨头抢滩，争夺IP话语权
格芯的差异化突围：押注RISC-V全栈方案
去年7月至今年1月，全球主要的特色工艺晶圆代工厂格芯（GlobalFoundries）相继完成了两笔关键收购：先是收购了EDA巨头Synopsys的ARC处理器IP解决方案业务，随后又拿下了AI和处理器IP领先供应商MIPS。
这两笔收购意图明确。MIPS拥有40余年处理器IP研发经验，核心产品包括基于RISC-V架构的Atlas系列CPU IP和高性能实时处理器IP，主打中高端边缘计算场景。Synopsys的ARC处理器IP业务则覆盖了ARC-V（RISC-V）和ARC CPU IP、DSP IP、神经网络处理单元（NPU）IP及相关工具，主打低功耗、高可配置性。两者整合后，格芯得以提供从超低功耗IoT处理器到高性能边缘AI处理器、从CPU/DSP到NPU的全栈式计算IP解决方案。
值得注意的是，此举让格芯成为了RISC-V生态的核心玩家。在先进制程领域，台积电凭借技术、良率和生态优势占据主导。格芯则早在2018年就战略性地放弃了先进制程研发，转而聚焦14/12nm及以上的特色工艺。通过收购构建基于开源、灵活的RISC-V指令集的全栈处理器IP能力，格芯正试图在IP层面实现错位竞争，为选择其特色工艺的客户提供从制造到核心IP的一站式差异化服务。
高通的战略回归：补齐数据中心拼图
另一笔引人注目的交易发生在去年6月，美国芯片巨头高通（Qualcomm）宣布以约24亿美元现金收购专注于高速接口IP的Alphawa ve。Alphawa ve的核心拳头产品是SerDes（解复用器）IP，覆盖PCIe、CXL、UCIe等关键协议，其客户包括亚马逊AWS等头部企业。
此次收购被视为高通“重返数据中心”战略的关键一步。2017年，高通曾推出ARM架构服务器芯片但最终退出市场。2024年，高通通过收购高性能Arm服务器芯片设计公司Nuvia重新积蓄了计算核心的技术能量。而收购Alphawa ve，则旨在补齐其在AI数据中心和高性能计算领域最关键的网络与传输技术短板。通过整合Alphawa ve的高速互联IP，高通可以优化其芯片间的数据传输效率，降低AI算力部署成本，尤其在UCIe小芯片互联这一未来关键领域抢占先机。
IP巨头的自我强化：Cadence收购Arm基础IP
IP大厂自身也在通过收购持续强化实力。2025年4月，Cadence宣布与Arm达成协议，收购Arm的Artisan基础IP业务。该业务涵盖标准单元库、内存编译器以及针对领先代工厂先进工艺节点优化的通用I/O。这笔交易将显著增强Cadence不断扩展的设计IP产品线，使其能够进入基础IP市场，并更好地支持其设计服务和小芯片产品的增长。Cadence硅片解决方案事业部的高管也表示，这将支持公司在设计服务和小芯片产品上获得新的增长。
总而言之，AI算力时代的到来，彻底重塑了半导体产业的价值逻辑。半导体IP从过去的“产业配角”跃升为决定芯片性能、研发效率与产业话语权的“核心中枢”。未来，随着AI算力需求的持续爆炸、Chiplet架构的全面普及以及RISC-V生态的崛起，半导体IP市场必将迎来更激烈的竞争与更深刻的变革。这场围绕“铲子”的战争，才刚刚进入精彩处。
