Python实现卫星轨道状态向量可视化系统

时间：2026-05-28 18:30

想不想亲手“发射”一颗卫星，看着它绕着地球划出优美的轨迹？今天，我们就来聊聊如何用Python构建一个基于状态向量的卫星轨道可视化系统。这套方案的核心思路非常清晰：输入卫星的初始位置和速度，然后利用经典的轨道力学公式和数值积分方法，推演出它未来的完整运行轨迹，最后通过Matplotlib进行生动的3

简单来说，整个过程就是“输入状态、计算轨道、实时可视化”三步走。下面，我们来详细拆解一下这个系统的功能特性和实现细节。

功能特性

这套系统麻雀虽小，五脏俱全，具备以下几个核心功能点：

状态向量驱动：直接输入卫星的初始状态向量，即三维空间坐标（x, y, z）和对应的三维速度分量（vx, vy, vz），这是轨道计算的起点。
物理引擎核心：基于牛顿万有引力定律构建动力学方程，并采用高精度的数值积分器（如RK45）进行求解，确保轨道推演的准确性。
沉浸式3D可视化：在三维空间中同时渲染出地球模型、卫星的运行轨迹以及其实时位置，直观展示空间关系。
参数灵活可调：你可以自由调整仿真总时长、数值积分的步长（影响精度和计算量），甚至地球的显示半径。
开箱即用：代码依赖仅限于NumPy、Matplotlib和SciPy这几个基础科学计算库，避免了复杂的第三方依赖冲突，下载即可运行。

代码实现：从理论到可视化

理解了功能，我们来看代码是如何一步步将理论落地的。整个程序结构清晰，可以分为四个逻辑模块。

1. 轨道物理参数设置

首先，我们需要定义一些常量并设置初始条件。地球的引力常数（MU）和半径是固定值。最关键的是initial_state数组，它定义了卫星的“出生点”和“初速度”。下面的例子设置了一个典型的近地轨道（LEO）初始状态。

import numpy as np
import matplotlib.pyplot as plt
from mpl_toolkits.mplot3d import Axes3D
from scipy.integrate import solve_ivp

# -------------------------- 1. 轨道物理参数设置 --------------------------
# 地球引力常数 (km³/s²)，标准物理常数
MU = 398600.4418
# 地球半径 (km)
EARTH_RADIUS = 6378.0

# 卫星初始状态向量 [x, y, z, vx, vy, vz]
# 单位：位置(km)，速度(km/s)
# 示例：近地轨道卫星（LEO）状态向量
initial_state = [
    7000.0,   # x 位置
    0.0,      # y 位置
    0.0,      # z 位置
    0.0,      # vx 速度
    7.5,      # vy 速度
    0.0       # vz 速度
]

# 轨道仿真总时长（秒）
SIMULATION_TIME = 6000
# 积分时间步长（秒）
TIME_STEP = 10

2. 轨道动力学方程

这是整个系统的“心脏”。我们根据牛顿第二定律和万有引力定律，编写一个函数来描述卫星状态随时间的变化率，即微分方程。

# -------------------------- 2. 轨道动力学方程 --------------------------
def satellite_dynamics(t, state):
    """
    卫星轨道运动微分方程（基于状态向量）
    :param t: 时间（未直接使用，用于积分接口）
    :param state: 状态向量 [x, y, z, vx, vy, vz]
    :return: 状态导数 [vx, vy, vz, ax, ay, az]
    """
    x, y, z, vx, vy, vz = state
    # 计算卫星到地心的距离
    r = np.sqrt(x**2 + y**2 + z**2)
    # 万有引力加速度 (a = -μ * r / r³)
    ax = -MU * x / r**3
    ay = -MU * y / r**3
    az = -MU * z / r**3
    # 返回速度和加速度
    return [vx, vy, vz, ax, ay, az]

3. 数值积分求解轨道

有了微分方程，我们需要一个“数学引擎”来求解它。这里使用SciPy库中的solve_ivp函数（采用RK45方法）进行数值积分，从而得到卫星在每个时间点的位置数据。

# -------------------------- 3. 数值积分求解轨道 --------------------------
# 生成时间点
t_span = (0, SIMULATION_TIME)
t_eval = np.arange(0, SIMULATION_TIME, TIME_STEP)

# 求解微分方程（状态向量积分）
solution = solve_ivp(
    satellite_dynamics,
    t_span,
    initial_state,
    method='RK45',  # 龙格-库塔积分法
    t_eval=t_eval
)

# 提取轨道位置数据
x_orbit = solution.y[0]  # x轴轨迹
y_orbit = solution.y[1]  # y轴轨迹
z_orbit = solution.y[2]  # z轴轨迹

4. 3D轨道可视化

最后，将计算得到的数据绘制出来。这个函数会创建一个3D坐标系，绘制一个半透明的地球球体、卫星的运行轨迹（红色曲线），并用一个醒目的点标记出卫星的当前位置。

# -------------------------- 4. 3D轨道可视化 --------------------------
def plot_orbit_3d(x, y, z, earth_radius):
    """3D轨道可视化函数"""
    fig = plt.figure(figsize=(10, 8))
    ax = fig.add_subplot(111, projection='3d')

    # 绘制地球（球体）
    u, v = np.mgrid[0:2*np.pi:20j, 0:np.pi:10j]
    earth_x = earth_radius * np.cos(u) * np.sin(v)
    earth_y = earth_radius * np.sin(u) * np.sin(v)
    earth_z = earth_radius * np.cos(v)
    ax.plot_surface(earth_x, earth_y, earth_z, color='blue', alpha=0.3, label='地球')

    # 绘制卫星轨道
    ax.plot(x, y, z, color='red', linewidth=1.5, label='卫星轨道')
    # 绘制当前卫星位置（最后一个点）
    ax.scatter(x[-1], y[-1], z[-1], color='orange', s=50, label='卫星')

    # 图表设置
    ax.set_xlabel('X (km)', fontsize=12)
    ax.set_ylabel('Y (km)', fontsize=12)
    ax.set_zlabel('Z (km)', fontsize=12)
    ax.set_title('基于状态向量的卫星轨道可视化系统', fontsize=14, pad=20)
    ax.legend()
    ax.axis('equal')  # 等比例坐标轴
    plt.tight_layout()
    plt.show()

# 执行可视化
if __name__ == "__main__":
    print("="*50)
    print("卫星初始状态向量（位置+速度）")
    print(f"位置(km): x={initial_state[0]:.1f}, y={initial_state[1]:.1f}, z={initial_state[2]:.1f}")
    print(f"速度(km/s): vx={initial_state[3]:.1f}, vy={initial_state[4]:.1f}, vz={initial_state[5]:.1f}")
    print("="*50)
    print("轨道计算完成，正在启动3D可视化...")
    plot_orbit_3d(x_orbit, y_orbit, z_orbit, EARTH_RADIUS)

运行环境要求

运行此代码非常简单，只需确保你的Python环境中安装了以下三个基础库：

pip install numpy matplotlib scipy

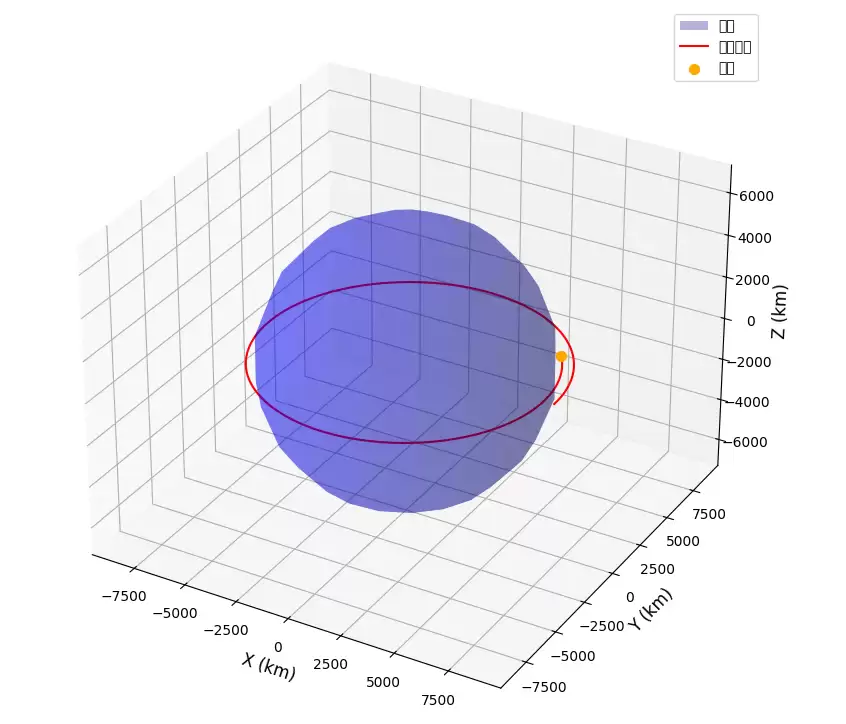

运行效果图

代码运行后，你将看到一个类似下图的3D可视化窗口，卫星轨道环绕地球，一目了然。

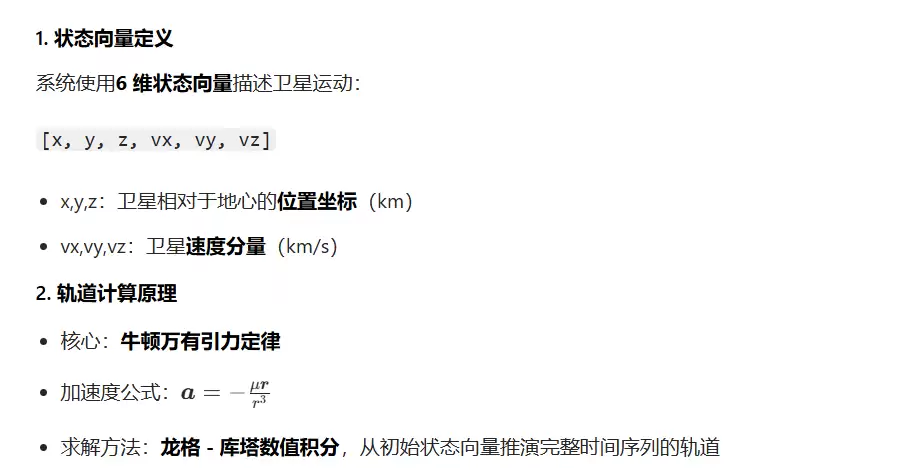

代码核心说明

为了帮助理解整个数据流和逻辑结构，可以参考下面的核心流程图：

自定义修改指南

这套系统的魅力在于其可扩展性。你可以通过修改以下几个关键参数，来模拟不同的太空场景：

初始状态向量：直接修改initial_state数组的6个数值，就能定义一颗全新的“虚拟卫星”。
轨道时长：调整SIMULATION_TIME（单位：秒），控制你想观察多长时间的轨道运行。
轨道精度：修改TIME_STEP积分步长。步长越小，轨迹计算越精细平滑，但计算时间也会相应增加。
轨道类型：通过调整初始速度，可以轻松模拟不同类型的轨道。
- 近地轨道（LEO）：速度大约在7.5 km/s左右，就像示例中那样。
- 地球同步轨道（GEO）：速度约为3.07 km/s，尝试修改速度值，看看卫星如何“悬停”在赤道上空。

总结

总的来说，这是一个非常实用的卫星轨道可视化教学与实验工具。它直接基于状态向量这一航天动力学核心概念，采用标准的物理公式和高精度数值积分方法，确保了计算的可靠性。其清晰的3D可视化效果，让抽象的轨道力学变得直观可见。更重要的是，代码结构模块化，为你后续扩展功能——比如加入多颗卫星的交互、添加轨道参数标注、或者制作动态飞行动画——打下了良好的基础。不妨现在就运行代码，开始你的第一次“轨道任务”吧。
