在追求更高能量密度与本质安全的下一代电池技术中，固态锂电池被视为关键方向。其中，聚合物电解质材料，尤其是以聚偏氟乙烯（PVDF）及其共聚物为基础的体系，凭借其优异的氧化稳定性和潜在的离子传导能力，始终是研发焦点。

然而，一个长期的技术挑战在于材料间的“适配性”困境。聚偏氟乙烯类聚合物本征离子电导率有限，通常需借助制备过程中引入的极性溶剂作为“塑化剂”来促进锂离子迁移。问题在于，那些与聚合物相容性良好、易于形成均相薄膜的传统塑化剂，其电化学稳定性往往不足，容易在电池循环过程中于电极界面发生持续分解，这不仅损害锂金属负极的循环可逆性，也限制了与高压正极材料的兼容。反之，那些电化学窗口宽、稳定性优异的理想塑化剂（如环丁砜），却与聚偏氟乙烯存在严重的热力学不相容问题，难以制备出均匀、稳定的电解质膜。

这构成了一个“相容性”与“电化学稳定性”难以两全的经典矛盾。如何突破这一瓶颈，实现高性能聚合物电解质的理性设计？

近期，中国科学院金属研究所的一项创新研究提出了一个通用性解决方案：相容溶剂辅助塑化策略。其核心思路颇具巧思——若两种材料直接混合会相分离，则引入一种“中介”溶剂作为临时调和剂。研究团队选用了一种挥发性的相容溶剂，它如同高效的“分子媒介”，显著降低了聚合物与理想塑化剂混合体系的有效相互作用参数，克服了热力学上的排斥力，从而成功制备出均一、透明的初始溶液。

策略的精妙之处在于后续处理。在溶液流延成膜过程中，随着挥发性“中介”溶剂的快速逸出，体系粘度急剧上升。此时，已被“拉拢”至聚合物链间的理想塑化剂分子，被动态冻结并牢固锁定在形成的聚合物三维网络之中，避免了相分离的发生。这使得原本因不相容而无法利用的高稳定性塑化剂，得以均匀、稳定地存在于最终电解质膜内。

此项工作的价值超越了工艺创新。通过结合分子动力学模拟与多种光谱表征技术，团队深入揭示了聚合物基质对塑化体系溶剂化结构的“调控”机制。研究发现，聚偏氟乙烯-六氟丙烯共聚物与环丁砜之间，通过一种非典型的C-H…O/F氢键相互作用形成耦合。这种相互作用具有双重益处：其一，它限制了塑化剂分子的过度移动，降低了其与电极活性接触引发副反应的风险；其二，它重塑了电解质的锂离子溶剂化结构，导向形成以阴离子聚集体为主导的新型锂离子传输环境。这种独特的微观环境，能够在锂金属负极表面诱导生成一层富含氟化锂（LiF）的、致密且稳定的固态电解质界面膜。

得益于上述多尺度的协同优化，基于该策略制备的聚合物电解质，在匹配高电压正极的锂金属电池中展现出卓越的综合性能。当与充电截止电压达4.7V的高镍三元正极配对时，电池即使在20C超高倍率（相当于3分钟充放电）的严苛条件下，仍能稳定循环700次以上，容量保持率高达81.9%。

更具产业化前景的是安时级软包电池的测试表现。在搭配超薄锂金属负极（N/P比低至1.1）的实用化苛刻条件下，电池成功循环100次，其重量能量密度达到451.5 Wh/kg。这一数值显著超越了当前主流商用磷酸铁锂电池的能量密度水平，为开发下一代高比能储能系统设立了新的标杆。

除了高能量密度和长循环寿命，其本征安全性同样突出。制备的软包电池顺利通过了严格的针刺测试，验证了固态电池体系在极端情况下的高安全特性。

这项研究的意义深远，它从原理上打破了高性能聚合物电解质对塑化剂选择的传统局限，极大地拓宽了聚合物固态电解质的设计自由度与材料选择范围。它为推动高安全、高能量密度固态锂电池从实验室研究迈向规模化应用，提供了一条极具潜力的普适性技术路径。

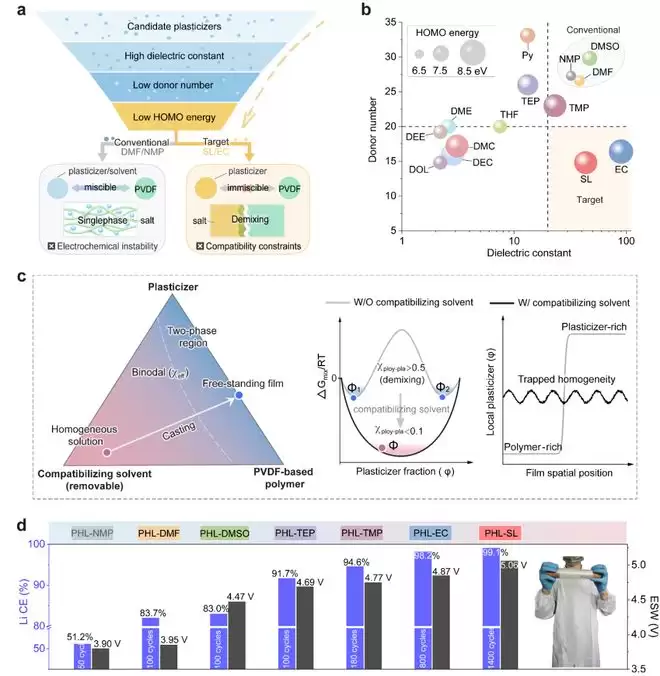

▲ 图 | 相容溶剂塑化策略拓展聚合物-增塑剂组合范围

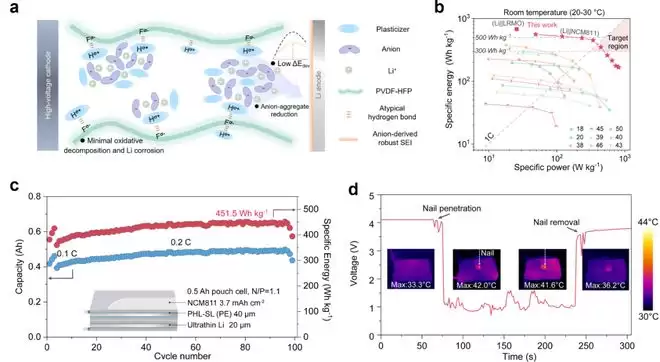

▲ 图 | 聚合物调制阴离子聚集体溶剂化结构及固态电池性能
