昨天，韩媒ETNews的一篇报道在技术圈里激起了不小水花。报道称，三星正在研发一项名为Multi Stacked FOWLP的新一代移动内存封装技术。根据披露的信息，这项技术潜力不小，有望将内存带宽提升15%到30%，同时让堆叠容量增加超过1.5倍。

这听起来像是性能上的又一次跃进。那么，它到底是怎么实现的？

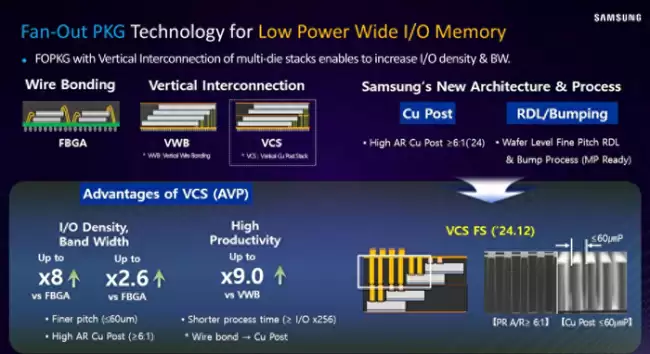

消息指出，这项新技术并非凭空而来，而是建立在三星已有的垂直铜柱堆叠（VCS）技术基础之上。它的核心思路很直接：通过制造更高、更细的铜柱，来突破传统LPDDR封装在带宽和容量上的天花板。

要理解这个突破，得先看看现在的瓶颈在哪。传统的移动内存封装大多依赖铜线键合，这种方式下，I/O端子的数量通常被限制在128到256个之间。数量上不去，带宽自然受限，而且还伴随着信号损耗较高、散热和能效表现相对较弱的问题。

三星的新方案，本质上是在原有技术路径上的一次“精雕细琢”。他们不打算另起炉灶，而是计划把VCS封装里的铜柱做得更细、更高，也就是大幅提升其纵横比。具体来说，目标是将铜柱的纵横比从目前的3:1到5:1，大幅提高到15:1甚至20:1。这样一来，就能在有限的芯片面积内，塞进更多的电气连接点。

道理听起来简单，但做起来挑战不小。其中一个关键难题就是：当铜柱细到10微米以下时，它就像一根极细的金属丝，变得非常容易弯曲甚至断裂。为了解决这个机械强度问题，三星巧妙地结合了FOWLP（扇出型晶圆级封装）工艺。简单理解，就是在完成芯片封装后，将布线向外“扇出”延伸，用这些额外的结构为那些脆弱的超细铜柱提供物理支撑，防止它们在制造或使用过程中间出问题。

那么，这一切努力最终能换来什么？按照报道中的说法，这种设计有望在单位面积内集成更多的I/O端子，从而实现前面提到的带宽提升和容量飞跃。

如果这项技术最终成功落地，对终端设备意味着什么？最直接的想象空间，在于未来那些对算力要求苛刻的本地AI任务。无论是更复杂的手机端AI应用，还是对实时性要求极高的XR（扩展现实）设备，一个带宽更大、容量更高的内存子系统，无疑能为它们提供更强劲的“数据粮草”供应能力。

当然，需要冷静看待的是，报道并未给出具体的测试条件，因此这些纸面上的百分比提升，还不能直接等同于用户能感知到的体验涨幅。技术从实验室走到量产，中间还有很长的路要走。

事实上，这项技术目前仍处于研发阶段，具体的量产和商用时间表尚不明确。不过，业内已经有一些观察人士开始猜测其首发平台。有人认为，它最早可能会应用于未来的Exynos 2800，或者是再下一代的Exynos 2900处理器中。真相如何，只能等待时间和三星的官方消息来揭晓了。
