AutoCAD 2010 自定义图标导入完整指南：从绘制到插入详解
许多AutoCAD用户经常咨询，如何在AutoCAD 2010中导入自己设计的图标？实际上，这项操作遵循一套清晰的逻辑：“先绘制图形，再创建图块，最后执行插入”。本教程将为您详细分解每一个步骤，确保您能够快速掌握并应用于实际绘图工作中。
AutoCAD 2010 图标导入方法全解析
第一步：启动软件，创建新文件
首先，双击运行AutoCAD 2010应用程序。等待软件界面完全加载后，您将进入标准绘图工作空间。这是进行所有后续设计操作的基础环境。
第二步：设计并绘制图标图形
接下来，进入创意设计阶段。在绘图区域中，使用左侧绘图工具栏或顶部菜单栏中的绘图命令，例如“直线”、“圆”、“多段线”等工具，精心绘制出您需要的图标轮廓。这个图形将是后续创建自定义图块的原始素材。
第三步：将图形转换为可重复使用的图块

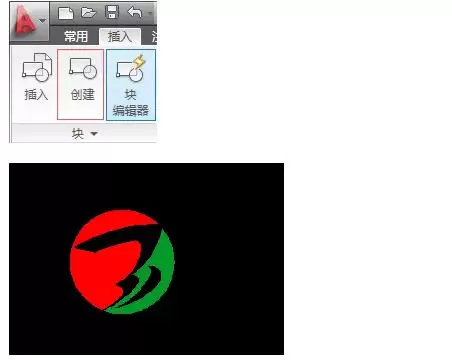

完成绘制后，使用鼠标左键拖拽选择整个图标图形。随后，在菜单栏中依次点击“绘图” -> “块” -> “创建”。更高效的方式是：在命令行直接输入“BLOCK”命令并按回车键确认。

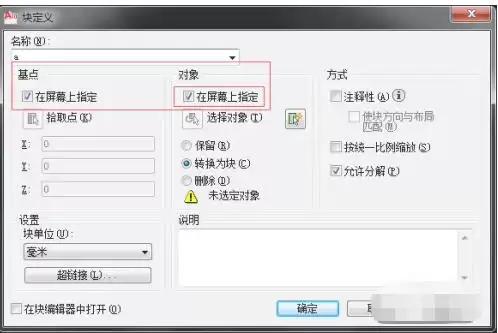

此时，系统将弹出“块定义”设置窗口。您需要完成以下三个核心设置：
1. 在“名称”字段为图块输入一个易于识别的标识；
2. 点击“拾取点”按钮，返回绘图区，在图标上单击指定一个插入基准点（例如中心点或左下角）；
3. 最后点击“确定”按钮完成创建。
至此，您的图标已成功转换为一个独立的、可多次调用的图块对象。
第四步：调用图块插入功能
图块创建完成后，如何将其插入到图纸中？操作非常简单：在菜单栏选择“插入”，然后点击“块”选项。同样，您也可以在命令行输入“INSERT”指令并回车。这个操作将启动“插入”对话框，它是管理和放置自定义图标的核心控制面板。
第五步：配置插入参数与属性
在“插入”对话框的“名称”列表中，选择您之前创建的图块名称。接着，根据实际需求调整以下关键参数：
- 插入点：通常勾选“在屏幕上指定”，以便在绘图时灵活定位。
- 缩放比例：此参数非常实用，输入大于1的数值可放大图标，输入0到1之间的小数则可缩小图标尺寸。
- 旋转角度：若需要调整图标方向，在此输入精确的旋转角度数值即可。
第六步：完成放置并应用图标

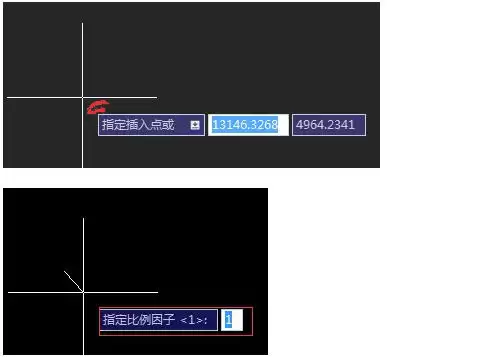

所有参数设置完成后，点击“确定”按钮。此时，鼠标光标将变为十字准线，并附带您定义的图标预览。在绘图区域的任意目标位置单击左键，图标即被成功插入。最后按回车键结束命令，整个自定义图标的导入流程便圆满完成。
通过以上步骤可以看出，AutoCAD 2010导入自定义图标的流程逻辑严谨、易于掌握。熟练运用“创建块”与“插入块”功能，您便能高效管理各类自定义图形符号，极大提升绘图工作的效率与灵活性。
