主板跳线接法全攻略：新手必看，华硕、技嘉、微星三大品牌接线图解
很多DIY装机新手都在询问主板跳线怎么接，这确实是组装电脑时最容易让人困惑的环节。为了帮助大家快速掌握，本文将系统梳理主板跳线的连接方法，并针对华硕、技嘉、微星三大主流品牌进行实战图解，让你从入门到精通，一次搞定所有接线难题。
免费影视、动漫、音乐、游戏、小说资源长期稳定更新！ 👉 点此立即查看 👈
对初次装机者而言，机箱前置面板那束错综复杂的线缆（俗称“跳线”）往往是最大的挑战。接线错误可能导致功能失效，甚至损坏硬件，例如误接前置音频线可能烧毁板载声卡。其实，只要理解其设计逻辑与标识规律，跳线连接完全可以变得清晰简单。下面，我们就通过实际主板型号，手把手教你正确连接。

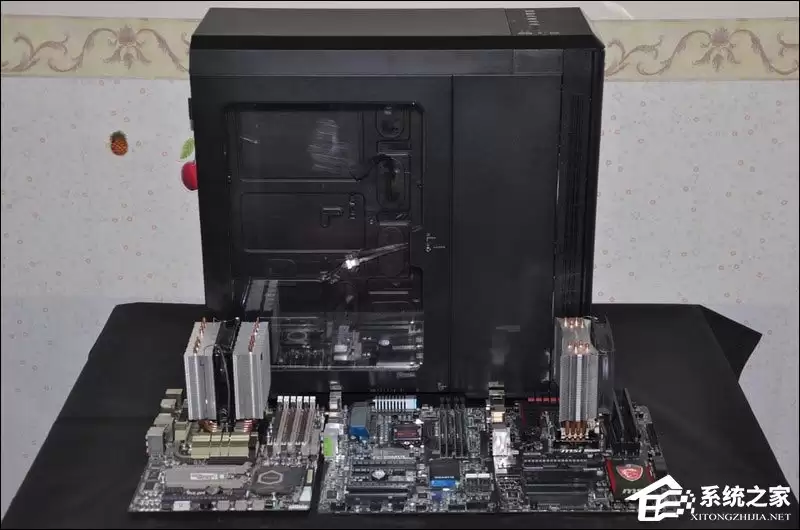

为全面覆盖不同情况，本文选取了三款具有代表性的主板：华硕X58剑齿虎、技嘉P67-UD3P以及微星Z97 Gaming3，它们分别代表了不同品牌和芯片组的接线方案。

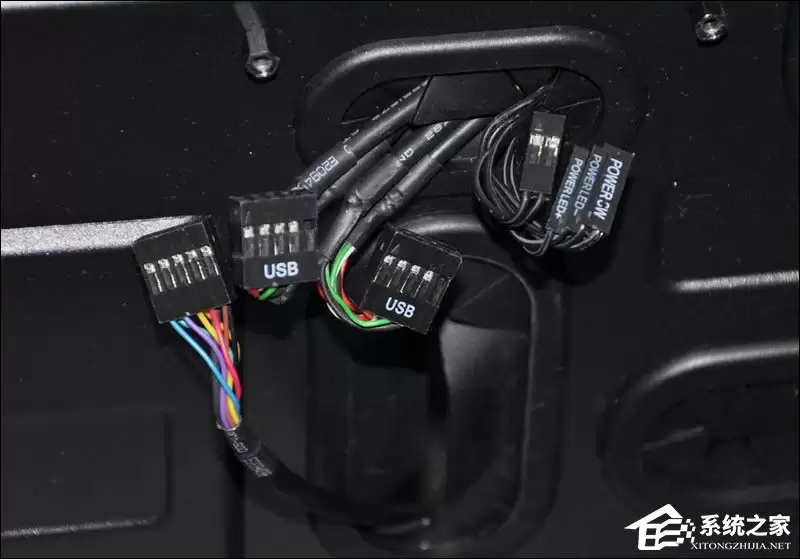

首先，我们来认识机箱提供的这组前置面板接口线。面对各种英文缩写不必慌张，接下来我们将逐一解析每个接口的功能。

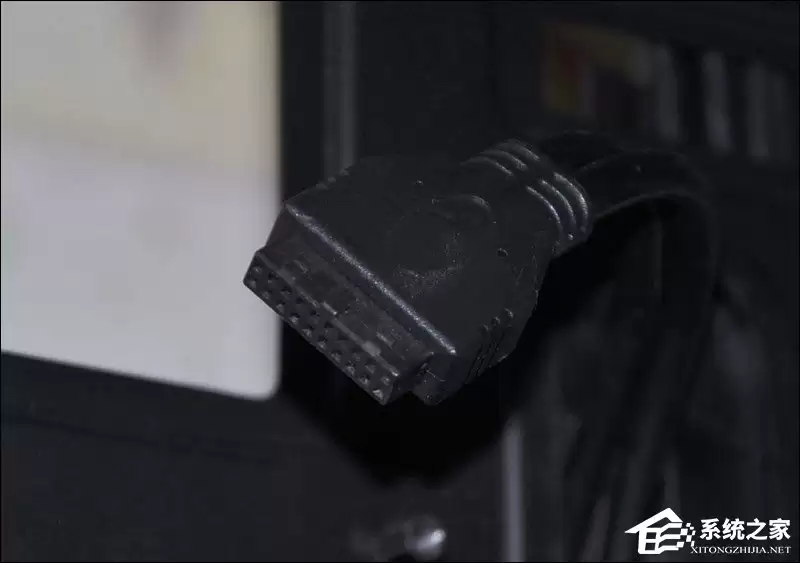

现代机箱通常还配有一个USB 3.0接口。这个接口采用了明显的防呆设计，只要对准主板插槽上的缺口方向，垂直插入即可，非常简单。
现在进入详细解析环节。为了方便识别，我们将所有接口有文字的一面朝上。这些缩写分别代表：
- POWER SW：机箱电源开关按键
- POWER LED：电源工作状态指示灯（需注意正负极）
- RESET SW：机箱重启按键
- H.D.D LED：硬盘读写活动指示灯（需注意正负极）
- HD AUDIO：高保真前置音频接口
- USB：通常指USB 2.0接口

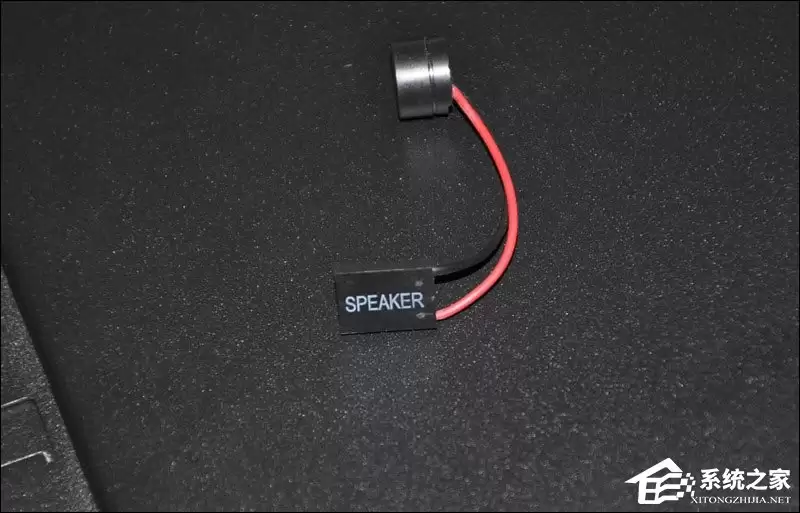

此外，还有一个SPEAKER接口，用于连接机箱蜂鸣器（系统喇叭），在开机自检出现错误时会发出报警提示音。
技嘉P67-UD3P主板跳线接法教程

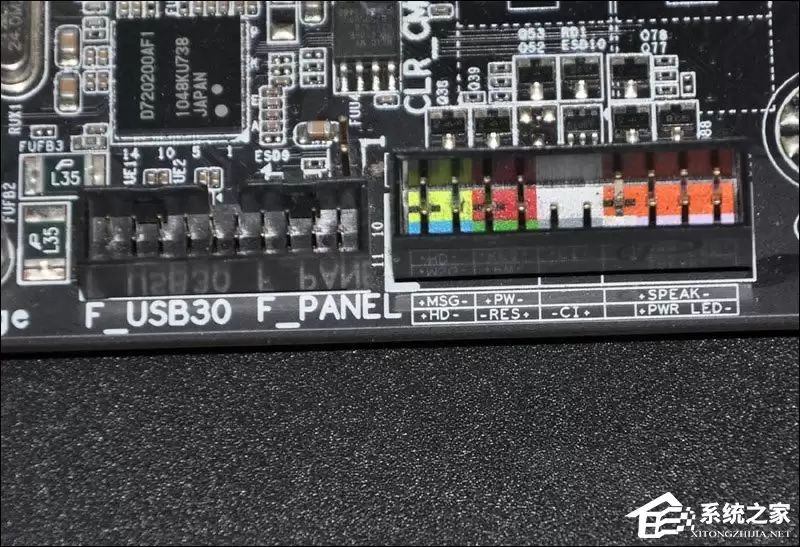

这款主板在PCB上直接印刷了前置接口的功能英文缩写，接线时借助光线看清标识即可。不同主板和机箱的缩写可能略有不同，但核心规律一致，理解英文原意后对接很容易。
主板针脚与机箱接线的对应关系如下：
- PW → 对应机箱的POWER SW（开机键）。主板上标有正负极，但机箱线缆通常不标。实际操作中，开机键绝大多数情况下无需区分正负极。
- RES → 对应机箱的RESET SW（重启键）。同样，正负极通常无需区分。
- PWR LED → 对应机箱的POWER LED（电源指示灯）。主板和机箱线缆上一般都会标明正负极（常以“+”表示正极），对照连接即可。
- HD → 对应机箱的H.D.D LED（硬盘指示灯）。正负极均有标示，需对应连接。
- SPEAK → 对应机箱的SPEAKER（蜂鸣器）。正负极一般也无需区分。
- USB 3.0：防呆接口，对准方向插入。

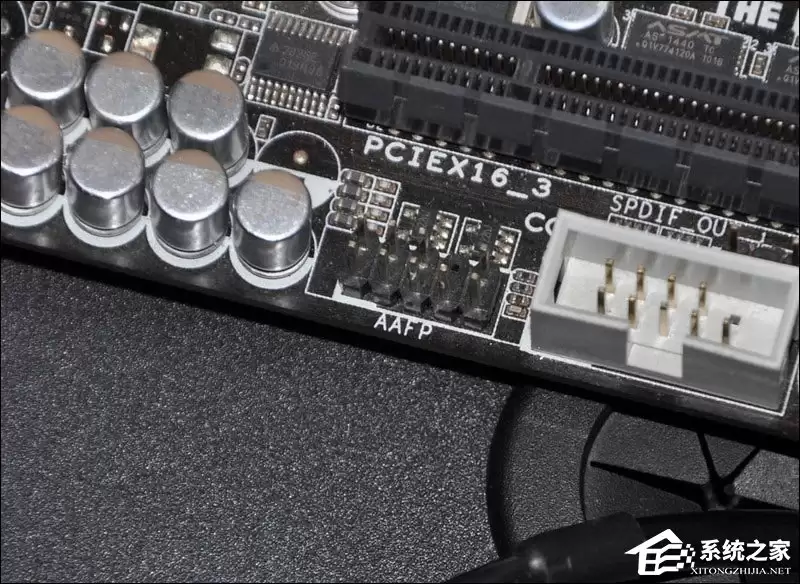

前置音频接口补充说明：主板上对应的缩写通常是AAFP。该接口采用了缺针防呆设计，直接将接头对准插入即可。
如果遇到机箱线缆没有标明正负极的情况，一个实用的识别方法是：黑色线通常代表负极（GND），其他颜色线（如白、红、绿）为正极。当然，这不是绝对标准，如果接好后指示灯不亮，调换一下插头方向再试即可。
主板上可能还有MSG（信息指示灯）和CI（机箱入侵检测）两组针脚，一般机箱很少配备对应的线缆，可以忽略。

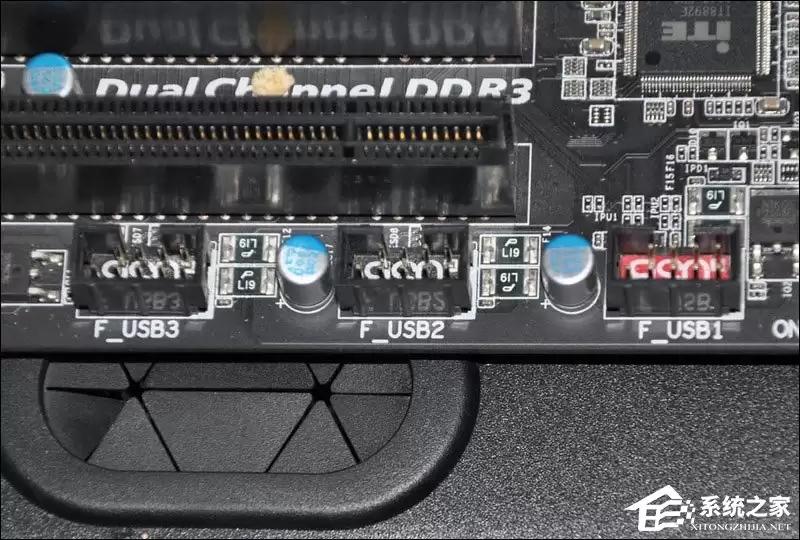

再看USB 2.0的接法。其接口采用上排5针、下排4针的非对称设计，本身也具有防呆作用，对准方向插入即可。

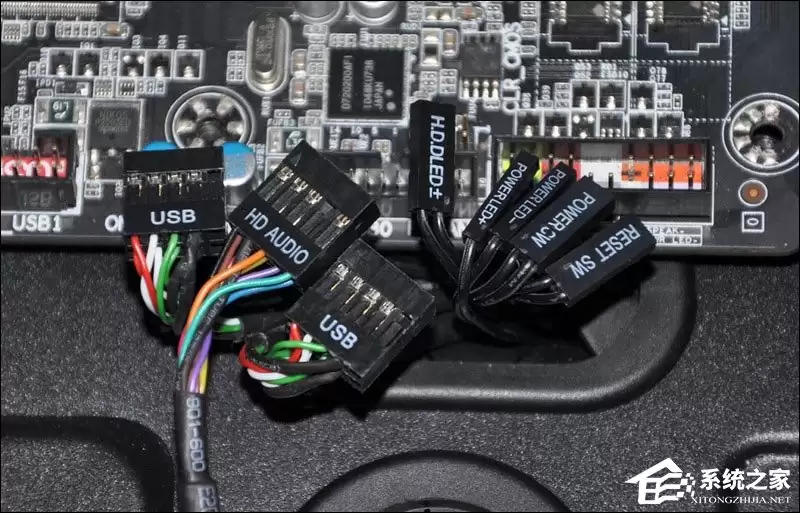

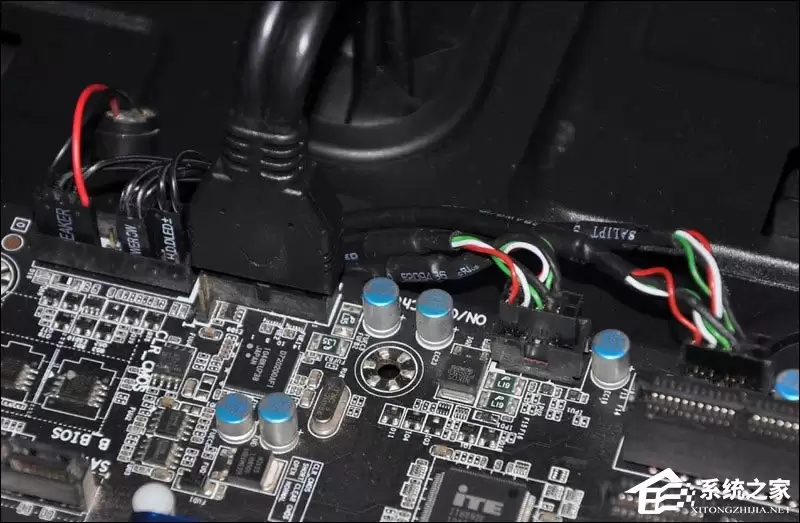

至此，技嘉主板的主要前置面板接口就全部连接完毕了。
华硕X58剑齿虎主板跳线接法教程

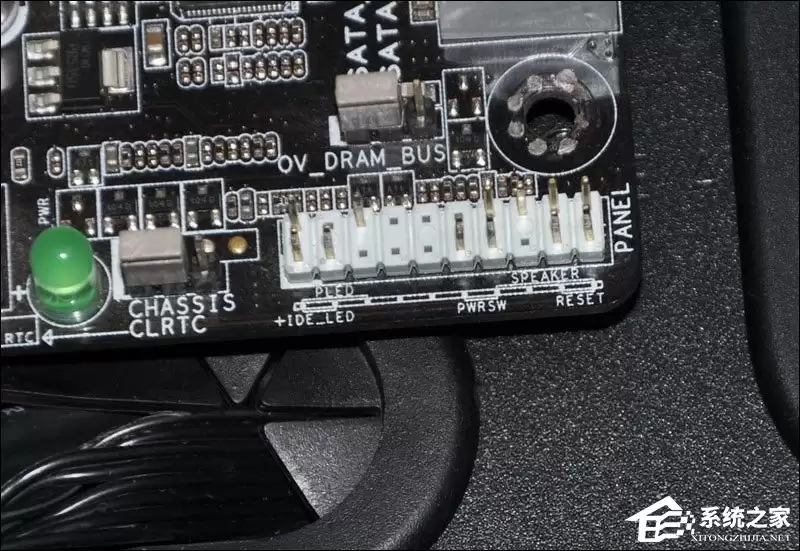

这款主板的英文缩写标识与技嘉略有不同，但对应关系依然清晰明了：
- PWRSW → 对应POWER SW（电源开关）
- RESET → 对应RESET SW（重启开关）
- PLED → 对应POWER LED（电源指示灯）
- IDE_LED → 对应H.D.D LED（硬盘指示灯）
- SPEAKER → 对应SPEAKER（蜂鸣器）

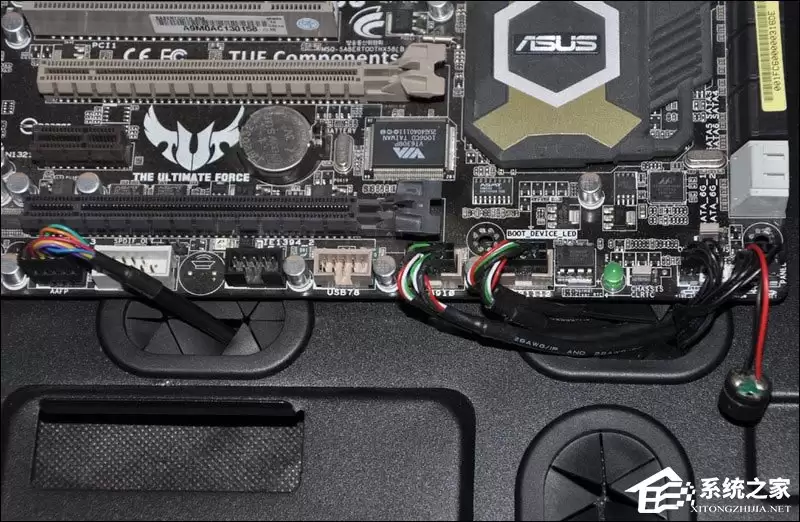

所有接口连接完成。由于这是一款较早型号的主板，没有配备前置USB 3.0接口，因此无需连接。
微星MSI Z97 Gaming3主板跳线接法教程

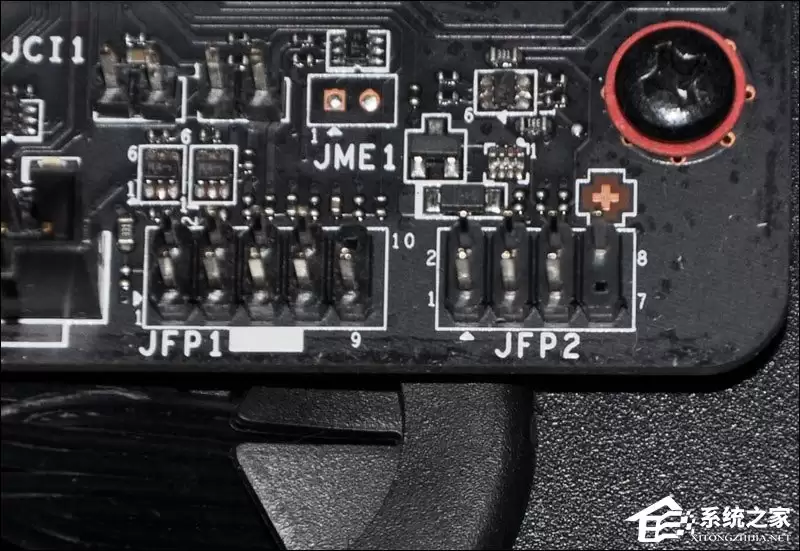

这款主板的跳线区域标识为JFP1和JFP2两组针脚，没有直接印刷功能缩写。遇到这种情况该怎么办？

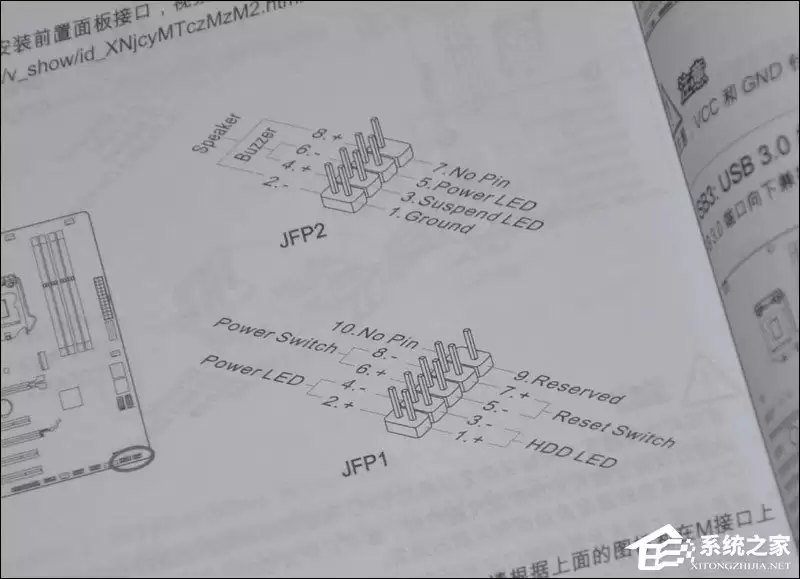

这时就需要查阅主板说明书了。根据说明书图示，针脚与接口的对应关系如下：
- POWER Switch → 对应POWER SW
- RESET Switch → 对应RESET SW
- POWER LED → 对应POWER LED（注意，它在JFP1和JFP2上各有一组，通常选择接在JFP1上）
- HDD LED → 对应H.D.D LED
- SPEAKER → 对应SPEAKER

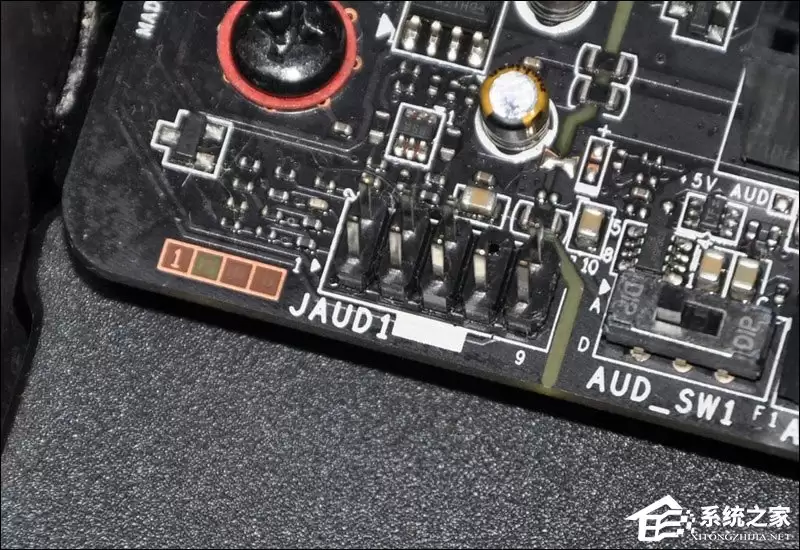

别忘了前置音频接口。该主板上标识为JAUD1，同样是防呆设计，对准缺口插入即可。

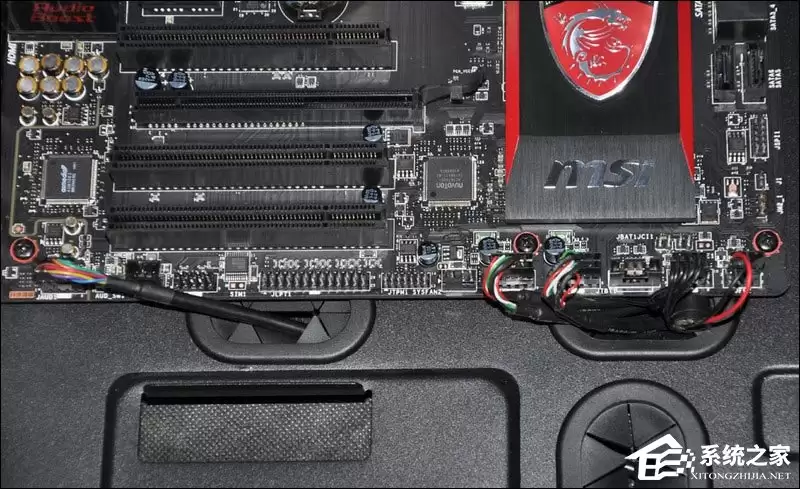

全部接口连接完成后的效果。

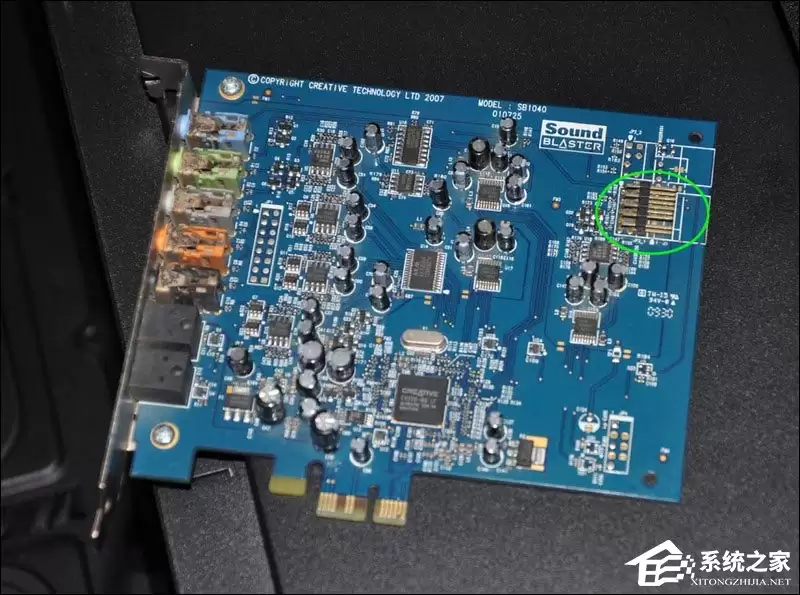

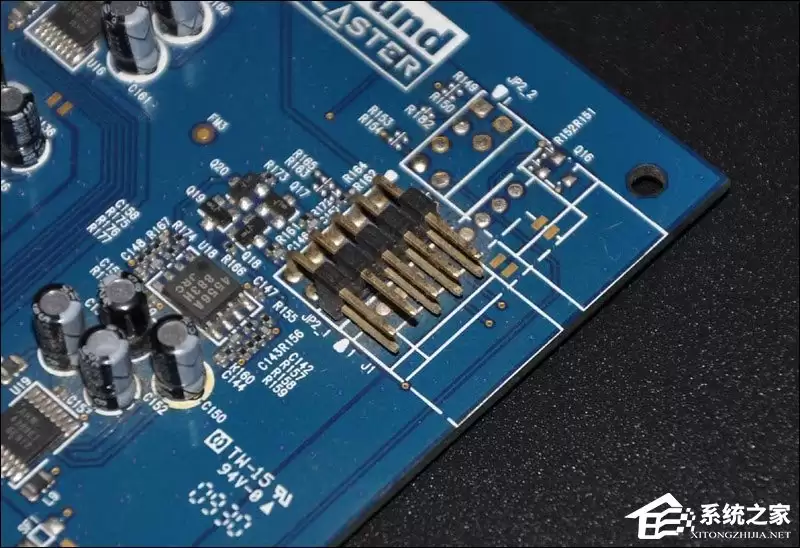

最后，补充一个独立声卡的前置音频接线示例。如图所示，这款独立声卡也提供了一组跳线接口。

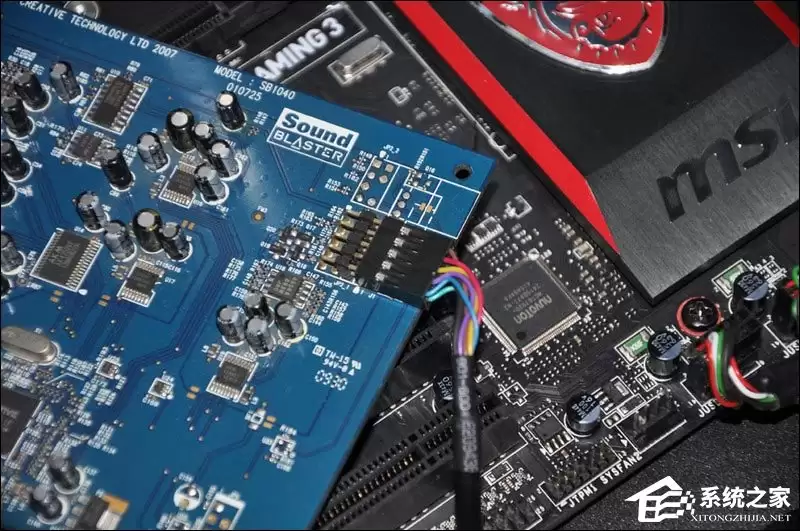

给一个特写镜头：
由于其也是防呆接口，直接对准插上就行。

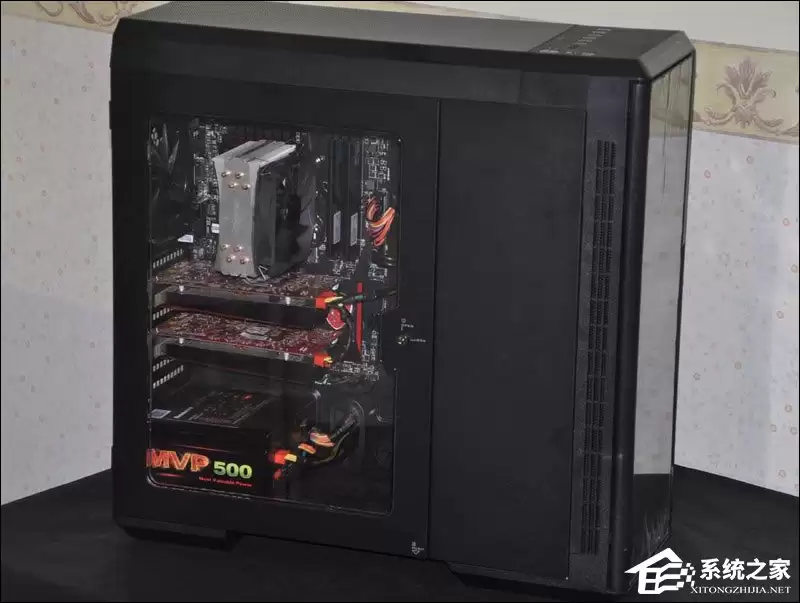

跳线全部接好后，再安装好显卡、电源等核心部件，一台完整的电脑主机就成功组装完成了。
希望这份针对技嘉、华硕、微星三大品牌主板的跳线接法详细图解，能帮助你彻底掌握DIY装机中的这一关键步骤。请记住核心原则：看清标识、利用防呆设计、善用主板说明书，遇到指示灯不亮可以尝试调换极性。多动手实践几次，你会发现主板跳线连接其实并没有想象中那么复杂。
