Intel代工实现半导体突破：造出全球最薄氮化镓芯片

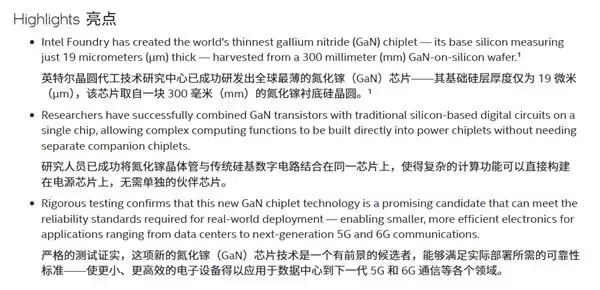

半导体技术迎来一项里程碑式突破。近日，英特尔代工服务（Intel Foundry）宣布成功制造出全球最薄的氮化镓（GaN）功率芯片，其硅衬底厚度被精准控制在19微米，仅相当于人类头发丝直径的五分之一。这项重大成果已在2025年IEEE国际电子器件大会（IEDM）上正式发布。

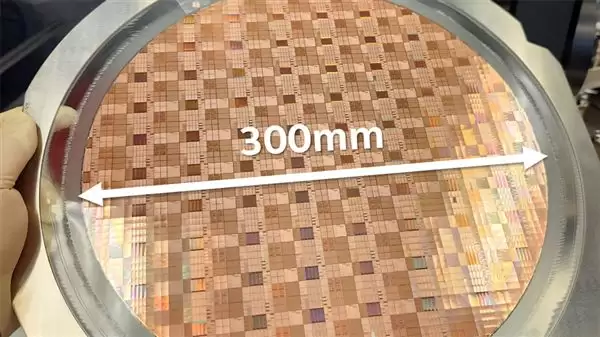

尤为关键的是，这款GaN芯片是基于业界主流的300毫米（12英寸）硅晶圆制造的。这意味着英特尔首次在标准硅基芯片生产线上，实现了氮化镓芯片的量产级工艺集成，为未来大规模、低成本制造铺平了道路。
此次技术突破不止于尺寸。研发团队成功将GaN功率晶体管与传统的硅基CMOS数字控制电路，单片集成在同一芯片上，实现了业界首个完全集成的片上数字控制方案。其直接优势在于：未来的高效电源管理芯片可能无需外置独立控制器，从而显著减少组件间信号传输导致的能量损耗，提升整体能效。
氮化镓材料的优势早已获得行业公认。相较于传统硅基芯片，GaN拥有更高的功率密度，能在更小的体积内提供更强的性能输出。其宽禁带特性带来了卓越的高温稳定性——硅芯片结温超过150°C后可靠性会急剧下降，而GaN器件可承受更高的工作温度。这为设备设计带来了巨大灵活性，有助于简化散热系统、降低整体成本。
此外，GaN晶体管的高频特性极为出色，可稳定工作在200GHz以上频率，这使其成为5G及未来6G通信基站射频前端、雷达系统的理想选择。
根据英特尔公布的数据，该技术已通过严格的可靠性测试，达到商用部署标准。那么，它的具体应用场景有哪些？
首先是数据中心电源管理。GaN芯片凭借其高速开关与低损耗特性，可使电压调节模块（VRM）设计得更紧凑、更高效。更重要的是，它可以被部署在更靠近CPU/GPU的位置，大幅缩短供电距离，减少路径上的电阻损耗，对提升数据中心整体能效（PUE）至关重要。
其次是无线通信基础设施。GaN卓越的高频功率性能，使其成为构建下一代基站射频功放（PA）和前端模块（FEM）的核心技术。
此外，其应用潜力还延伸至汽车雷达、卫星通信、高速光通信以及各类需要高效功率转换的工业与消费电子领域。
最后，必须强调这项突破的产业兼容性优势。英特尔采用标准300毫米硅晶圆生产GaN芯片，与全球现有庞大的硅基半导体制造基础设施完全兼容。这意味着从技术研发到规模量产，无需重建产线，可依托成熟生态快速推进，加速氮化镓技术的商业化进程。
