光刻机这东西，说白了就是半导体产业的“超级硬货”，堪称“皇冠上的明珠”。芯片能做到多精密、制程能突破到多少纳米，全看它的本事。要搞出这玩意儿，难度大到离谱，砸的钱更是天文数字，说是工业制造里最难啃的硬骨头，一点不夸张。

荷兰的ASML，花了整整四十年，从飞利浦旗下一个没人疼的边缘小部门，硬生生熬成了全球光刻机领域的绝对老大，高端市场的话语权全被它攥在手里。但最近有个有意思的信号，2026年3月ASML发了财报，里面提到一个关键数据：2025年咱们中国市场，给它贡献了33%的净销售额，是它最大的单一市场。可到了2026年，它预计这个比例会掉到20%。

别觉得这是咱们市场不行了，真相是咱们中国企业，正在光刻机赛道上拼命冲刺。有荷兰的半导体专家就直言，中国企业在这上面的投入力度，比当年ASML创业的时候还要“狠”，狠到超出预期。

咱们先说说ASML的崛起，它可不是一夜爆红，而是靠四十年慢慢磨出来的，核心就是一步一步商业迭代、深耕细作。1984年从飞利浦拆分出来的时候，ASML就是个小透明，做出来的光刻机性能拉胯，只能在自己厂里试试水，根本没人愿意买，毫无市场竞争力。

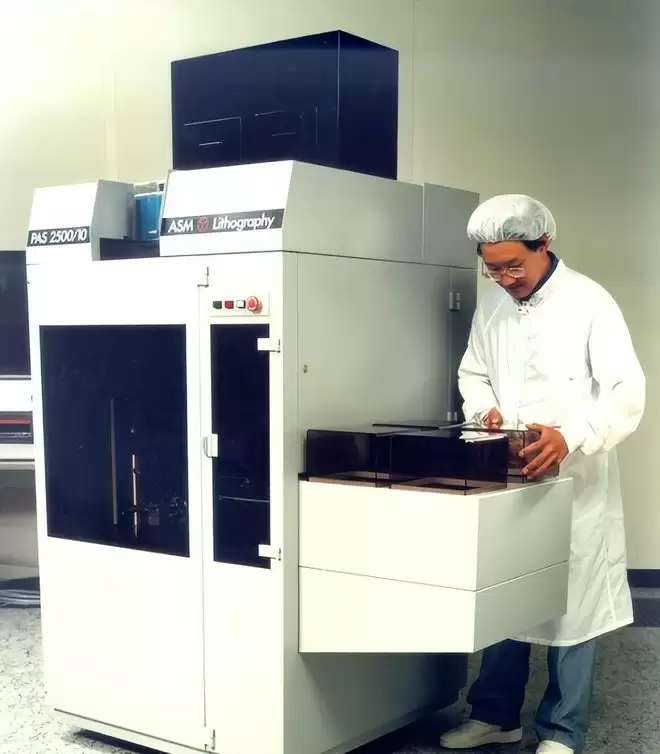

一直到上世纪80年代末，它推出了PAS系列光刻机，才算真正在市场上站稳脚跟。为啥？因为那时候芯片上的线路越来越密，哪怕是微米级的一点点对准偏差，都会让芯片的合格率暴跌。而ASML之前默默积累的技术，刚好踩中了市场的刚需，一下就出圈了。

真正让ASML坐稳霸主位置的，一是死磕核心技术，二是会找伙伴抱团。上世纪90年代后期，它跟台积电深度绑定，一起搞出了浸润式曝光技术——把193纳米的光源和水层结合起来，一下子把光刻的精度提上去了，慢慢把尼康、佳能这些对手挤得没了市场。

进入新世纪，ASML更是下了血本，花了十几年时间，砸进去超过六十亿美元，专门攻克极紫外光刻技术。从实验室里的原型机，到2013年交付第一台能用于生产的设备，再到2019年实现量产，中间攻克了一大堆世界级难题，比如光源功率要稳定、镜组不能被污染等等。到2024年底，ASML的市值已经冲到了2725.77亿美元，成了半导体设备领域的巨无霸，它的发展路子，也成了行业里的标杆。

这边ASML靠着四十年的沉淀稳坐第一，那边咱们中国企业的追赶之路，走得跟它完全不一样——拼的就是一股“狠劲”。ASML是从零开始搭供应链，一步一步迭代升级，而咱们中国企业，走的是“并行攻关、全产业链一起上”的路子，就连以前专门做通讯、搞芯片设计的华为，都跨界扎进了光刻设备领域。这种集中所有资源、一起发力突破的方式，在全球半导体产业史上，都算是比较少见的。

咱们中国企业的“狠”，首先体现在战略够聚焦，资源往一处拧。2019年之后，咱们从外面买光刻设备变得越来越难，华为立马行动起来，协调全国的资源，2024年在上海建了研发中心，疯狂挖有经验的技术人员，还联动了好多科研院所，专门针对光刻机的核心模块，一个个专项攻关。

跟ASML靠伙伴分工的模式不一样，咱们中国企业是把通讯领域积累的精密控制技术、芯片设计经验，跟终端业务深度绑在一起，直接瞄准“设计-制造-终端”一条线打通的路子。围绕着核心企业，带动光源、镜组、机械平台这些上下游环节一起进步，把资源都集中在当前咱们能突破的关键节点上，不分散精力、不做无用功。

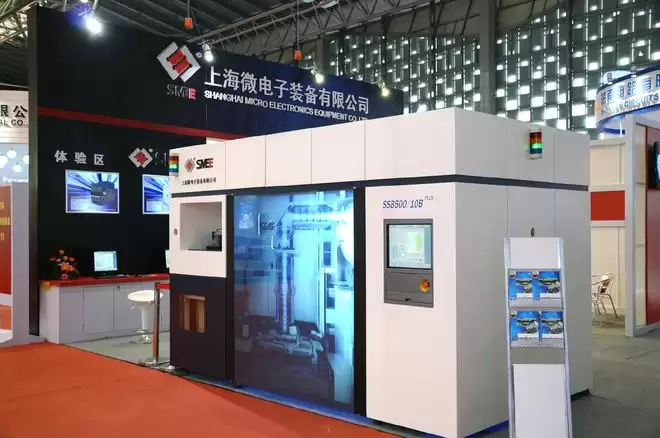

这种“狠劲”，更体现在脚踏实地，不贪多、不冒进，而且砸钱从不手软。上海微电子装备从2002年成立开始，先从90纳米以上的成熟制程做起，稳稳当当供货，一点点积累技术和经验。到2025年，它的ArF浸润式设备进入了验证阶段，同年12月还拿到了国家科技部约1.1亿元的合同，用来交付步进扫描系统。

现在，28纳米相关的系统已经在中芯国际这些企业的产线上测试了，国产化部件的比例越来越高。更厉害的是，咱们通过增加曝光次数、优化掩膜布局，在现有光源的条件下，把芯片的有效分辨率做得更细，彻底改变了以前完全靠进口设备的局面。值得一提的是，2025年5月，上海微电子已经正式交付了第一台28纳米浸没式DUV光刻机，核心部件大多是咱们自己做的，再配上本土的光刻胶，整个产业链的效率都提上去了。

荷兰专家说的“更狠”，不是瞎砸钱、蛮干，而是中国企业打破技术垄断、实现半导体产业自主的坚定决心。光刻机研发没有捷径可走，ASML用四十年证明了“坚持”的意义。而咱们中国企业的十年“拼搏”，是认清差距之后，不卑不亢、脚踏实地的深耕和突破。

未来几年，随着原型设备测试越来越深入，成熟制程的产能越来越大，咱们中国光刻设备的自主能力，一定会越来越强。到时候，全球半导体的格局也会跟着发生大变化，而这份刻在骨子里的“狠劲”，终将成为中国半导体产业突围的最大底气。
