AMD Zen6架构首曝：2nm工艺 8路并行 专为AI/HPC重构
免费影视、动漫、音乐、游戏、小说资源长期稳定更新！ 👉 点此立即查看 👈

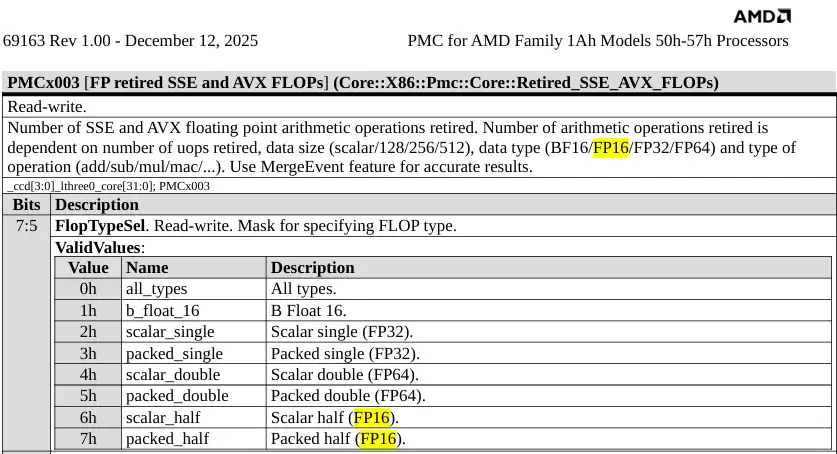

最近，AMD发布了一份关于Zen6架构设计的技术文档——AMD Family 1Ah Model 50h-57h处理器性能监控计数器。这份文档通过性能监测接口，首次揭示了Zen6架构的诸多底层细节。此次披露的内容主要围绕EPYC系列数据中心处理器所采用的Zen6架构展开。虽然尚未涉及消费级产品，但其核心设计理念对整个产品线具有广泛影响。
此前，外界仅知晓EPYC Zen6将是首款采用台积电2nm制程工艺的高性能处理器，核心数量最高可达256个。而最新文件显示，Zen6并非在Zen4与Zen5基础上进行小幅迭代升级，而是进行了全面重构，属于专为高吞吐量工作负载优化的宽发射架构。该架构配备了8路并行指令调度引擎，接近于苹果同类设计的9路带宽水平，同时继续支持SMT同步多线程技术。
Zen6在架构层面显著加强了对矢量运算和浮点运算执行状态的监控能力，反映出其对数学密集型计算任务的高度聚焦。每个核心均集成专用性能计数器，可用于追踪调度窗口空闲情况、后端流水线阻塞以及线程选择带来的性能损耗等关键指标。这些设计进一步体现了Zen6在宽发射架构和SMT资源调度机制上的战略方向。
指令集支持方面，Zen6仍完整保留512位宽度的AVX--512指令集，兼容FP64、FP32、FP16及BF16等多种数据格式，并支持FMA融合乘加、MAC乘积累加运算，具备浮点与整数混合矢量处理能力。同时涵盖VNNI矢量神经网络指令、AES加密指令以及SHA安全哈希算法等扩展指令集，满足多样化的计算需求。
值得注意的是，Zen6在AVX-512指令的持续吞吐能力上实现大幅跃升，单位时钟周期内可完成的矢量运算量已超出传统性能测量方法的覆盖范围。为此，必须借助新型合并式性能计数器才能实现精准监控与评估。
综合来看，Zen6标志着AMD首次从底层架构出发，针对数据中心与人工智能应用场景深度定制的微架构，将在高性能计算领域扮演关键角色。至于未来消费级产品将继承哪些特性，实际表现如何，仍有待后续信息揭晓。
