据外媒TECHPOWERUP消息，近日，日本富士通（Fujitsu）在Technology Update 2025活动上，正式介绍了其未来处理器系列MONAKA的发展蓝图。除了会继续开发更多核心的Arm架构服务器处理器，该公司还计划为这些芯片直接内置专用的AI核心功能。

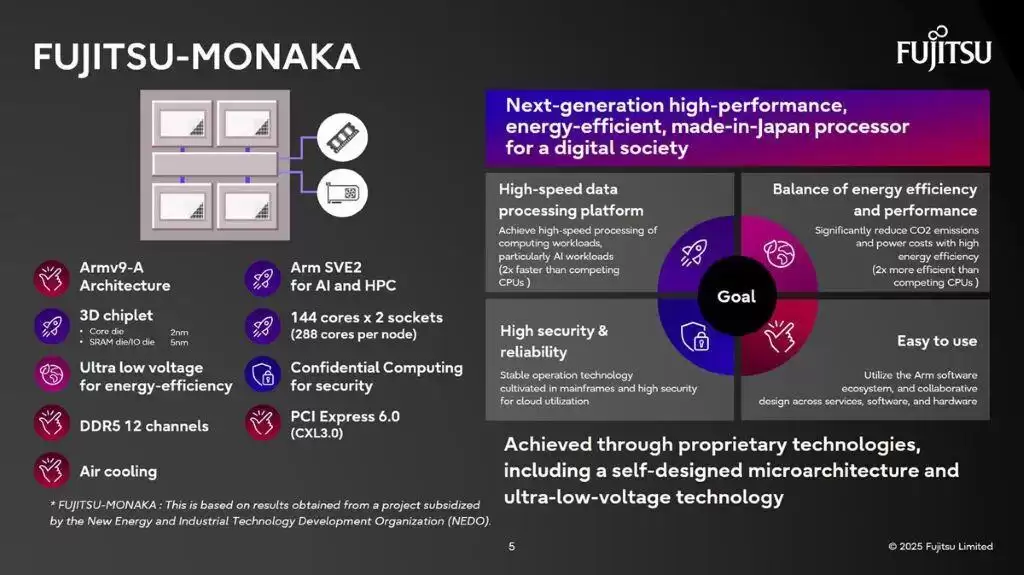

报道透露，富士通的MONAKA处理器核心基于Armv9-A架构，支持SVE2指令集，提供了可扩展的矢量寄存器。该设计采用了小芯片方案，并运用了CoWoS先进封装技术，同时集成了博通推出的业界首个3.5D F2F堆叠封装技术。每个处理器包含4个计算模块，每个模块集成36个增强型Armv9核心，总计达到144个核心。在双插槽配置下，单个节点可扩展至288个核心，平台同时支持12通道DDR5内存。

此外，MONAKA芯片采用了2纳米制程工艺，并使用混合铜键合（HCB）技术，通过Face 2 Face（F2F）方式堆叠在采用5纳米工艺的SRAM模块之上。富士通将计算模块、SRAM模块以及I/O模块整合在一起，其中I/O模块还集成了内存控制器，并支持CXL 3.0和PCIe 6.0标准的连接通道。

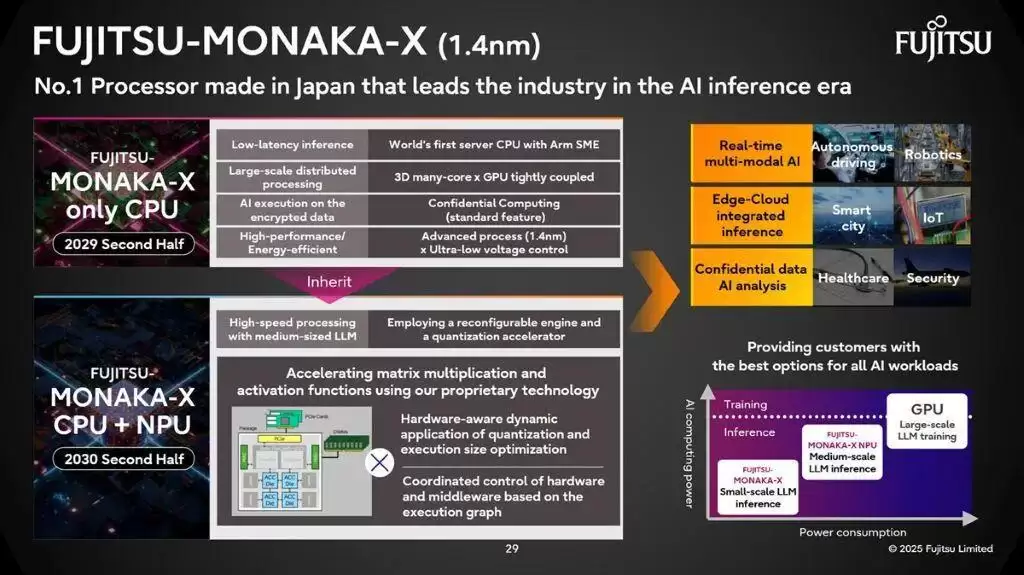

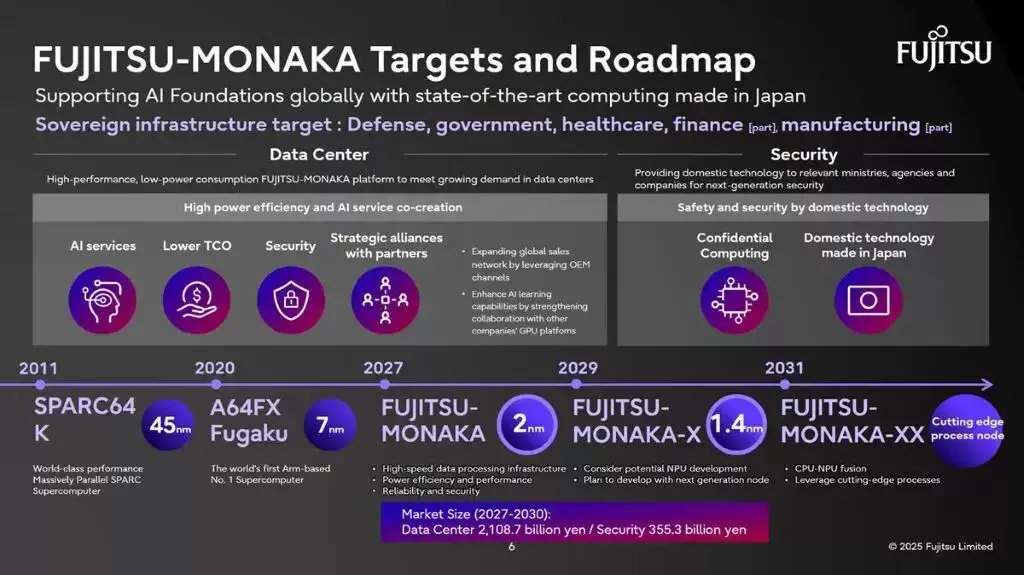

根据富士通公布的未来规划，后续还将推出Monaka-X处理器产品线，分为纯CPU版本以及CPU+NPU版本。其中纯CPU版本目标在2029年末推出，采用3D多芯片模块布局及更先进的1.4纳米制程技术，硬件安全计算功能将成为其标准配置，它也将是首款支持Arm SME扩展的服务器处理器。至于CPU+NPU版本，则计划在2030年下半年推出，额外增加了一个面向中型大语言模型（LLM）的专用NPU模块。最后，富士通还透露，到2031年还将有基于1.4纳米制程的Monaka-XX处理器问世。

2025年8月，日本理化研究所RIKEN、富士通和英伟达宣布合作开发下一代超级计算机FugakuNEXT，旨在取代现有的“富岳”（Fugaku）系统（该系统采用ARM架构，曾在2020年6月至2024年11月期间四次蝉联TOP500榜单冠军）。FugakuNEXT将搭载MONAKA-X处理器，目标是在维持相同40兆瓦功耗的前提下，将整体性能提升100倍。该超算计划于2030年在日本理化研究所RIKEN位于神户的园区投入运营。
