科技媒体 Wccftech 12月1日发布博文称，联发科参与了谷歌新一代 AI 芯片 TPU v7 的设计工作，这一合作经验将直接助力其打造能效表现更出色的天玑 9600 移动处理器。
谷歌近期发布的代号为"Ironwood"的新一代 TPU v7 芯片，已成为英伟达 Blackwell GPU 在 AI 推理领域的有力竞争者。而作为该项目的重要合作伙伴，联发科的深度参与引发了行业广泛关注。
据该报道透露，联发科负责设计了 TPU v7 的输入/输出（I/O）模块，该模块是协调处理器与外部设备间通信的关键部件。
此次合作不仅标志着谷歌首次将部分核心设计任务交由联发科处理，更意味着联发科将从中获得宝贵的大型芯片设计经验。业内分析师指出，这项合作可能为联发科带来高达40亿美元（约合283.15亿元人民币）的潜在收益。

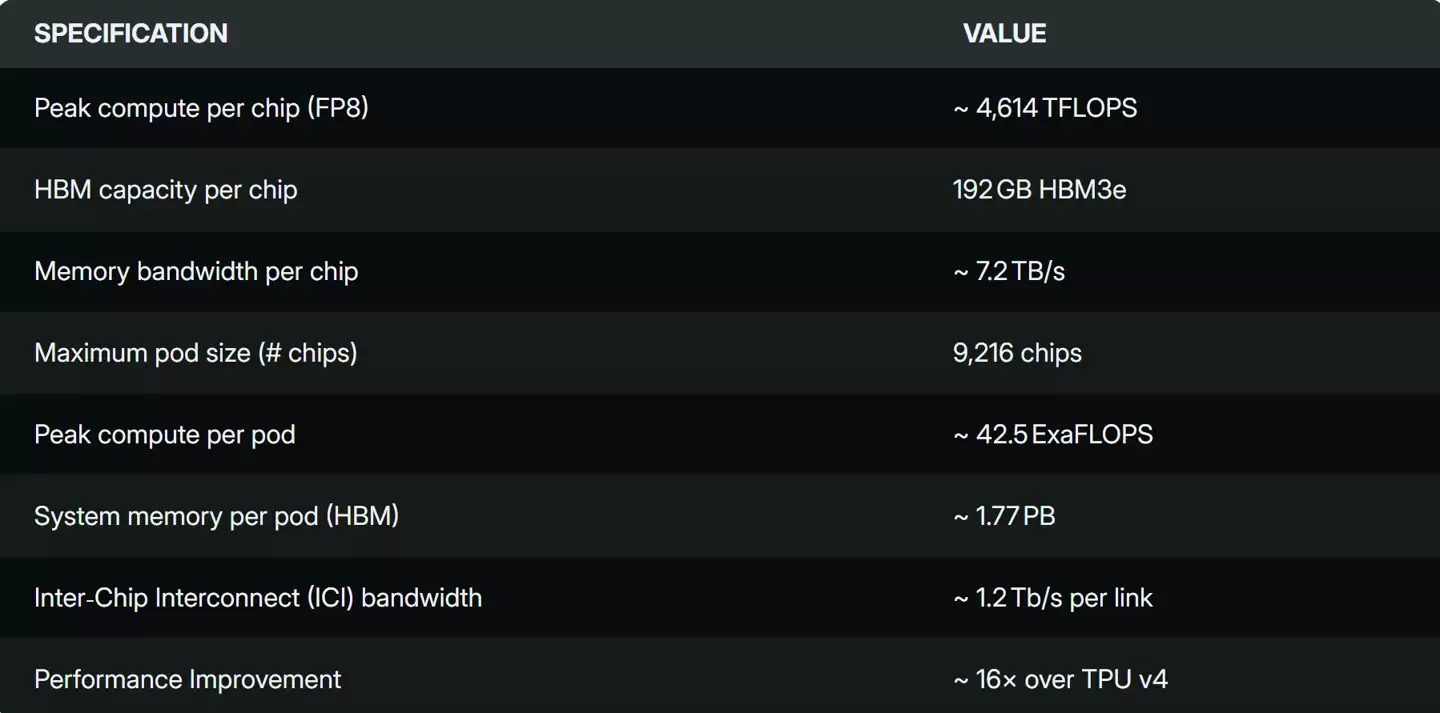

谷歌 TPU v7 采用先进的双芯粒（Dual-Chiplet）设计，每个芯粒都配备了专为 AI 运算优化的计算单元。其中包括用于高效矩阵乘法运算的 TensorCore、处理通用计算的向量处理单元（VPU），以及专门优化稀疏数据处理的 SparseCores。
整个系统通过高速的芯片间互连技术连接，并能通过光路交换（OCS）网络组成最多拥有 9216 颗芯片的超级计算机集群（Superpod）。凭借这一强大架构，TPU v7 在 AI 推理任务上展现出与英伟达顶级 GPU 相媲美的性能，同时在总体拥有成本（TCO）方面更具优势。
虽然专用集成电路（ASIC）与移动处理器（AP）在设计理念上存在本质区别，但联发科能够将其在 TPU v7 项目中积累的经验，转化为提升天玑 9600 移动处理器能效的关键技术。
具体而言，联发科计划通过三方面进行迭代改进：
首要举措是采用更精细的电源门控（Power Gating）策略，使芯片在闲置时能够更智能地关闭特定的 I/O 模块电路。
其次是优化电压调节（Voltage Scaling）技术，确保芯片在各种负载下都能以最佳能效状态运行。
此外还将调整现有的时钟门控（clock-gating）策略，进一步降低芯片功耗，从而有效延长移动设备的电池续航时间。
特别是在联发科决定在其移动处理器架构中放弃传统"能效核"设计的背景下，这种底层的功耗管理技术将成为提升整机能效、保持产品竞争力的关键。业内人士认为，天玑 9600 有望在性能与功耗之间实现新的平衡，为高端智能手机带来更出色的能效表现。
