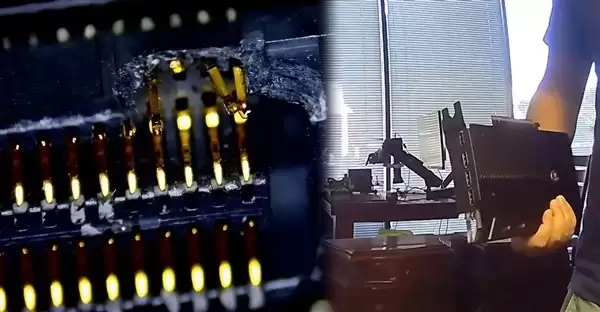

硬件维修圈内一位知名博主近日指出，NVIDIA RTX 5090 FE公版显卡采用了特殊架构设计——将PCIe接口与视频输出接口分别集成在独立的子卡上。这种分离式结构虽然在空间利用上更为紧凑，却暗藏严重维修隐患：一旦主卡与子卡间的连接器受损，几乎无法通过常规手段修复，最终可能导致整张显卡面临报废。

该博主特别提醒，所有RTX 5090 FE用户都应避免私自拆卸显卡。任何不当的拆装操作都可能破坏内部精密的连接结构，导致视频输出或数据传输功能永久失效。

值得欣慰的是，此事已出现转机。据最新消息，NVIDIA已同意为受影响用户提供免费更换全新RTX 5090 FE的服务。这一举措有效缓解了用户对产品质量的担忧。

至于为何不单独提供可替换的子卡模块，官方尚未说明具体原因。业内人士推测，可能考虑到该旗舰型号用户基数有限，单独开设维修产线及零配件供应链的成本过高，从商业角度缺乏可持续性。

博主展示的工程渲染图揭示了RTX 5090 FE的精妙内部构造。可见主卡本体尺寸极为紧凑，PCIe子卡直接焊接在主板上，而视频输出子卡则通过柔性排线与主板相连，最终通过侧面支架实现整体固定。

后续发布的实拆照片进一步印证了细节：除已知的两个子卡接口外，内部还隐藏着三组辅助连接器及配套线缆。整机结构复杂度远超传统显卡，集成度达到了新的高度。正如博主所言，若非必要，用户绝对不应尝试打开或触碰内部任何精密组件。
