笔记本显卡超频改装：RTX 4090实战性能直追5090
10月28日，一位硬件爱好者在技术论坛展示了他的笔记本显卡改装成果：通过调整电路中的分流电阻值，成功释放了GeForce RTX 4090移动版显卡的潜在性能，使其表现接近下一代旗舰RTX 5090移动版的水准。
这项技术被称为分流电阻改装，其核心原理是通过改变电路中的电阻值，使显卡误判自身功耗状态。实际操作通常会在原有电阻基础上并联或串联额外元件，从而降低整体等效电阻。系统检测到的功耗会远低于实际值，进而突破原有的功耗限制，实现更高性能输出。
本次改装针对的是Zephyrus M16 GU604VY型号的游戏本。用户在原有5毫欧的分流电阻上并联了一个1毫欧的电阻，使总等效电阻降至约0.83毫欧。这一改动导致显卡感知到的功耗仅为实际消耗的六分之一左右——系统显示功耗维持在40至45瓦之间，而真实功耗已接近240瓦。
大幅增加的功耗带来了显著的性能增益，同时也产生了大量热量。为应对散热挑战，用户对整机散热系统进行了多项优化：重新涂抹液态金属导热介质，在关键部位采用Honeywell PTM 7950相变材料，并将电压调节模块的导热垫更换为性能更强的Upisren UX Pro Ultra材质，以提升整体热传导效率。

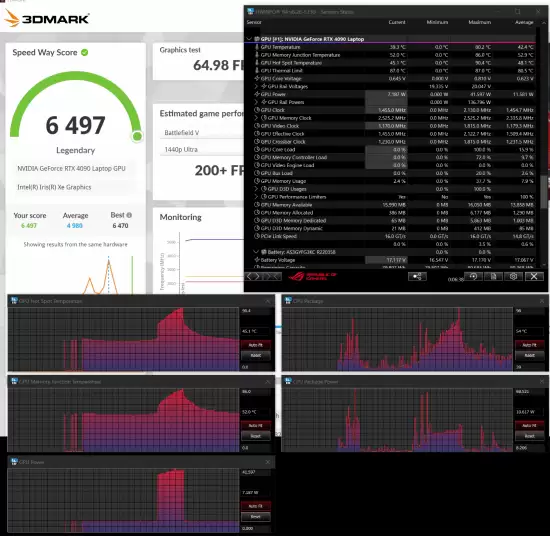

测试结果显示，改装后的设备在多款3DMark基准测试中性能提升超过20%，最高提升幅度达35.5%，图形处理能力明显增强，已接近新一代高端移动显卡的表现水平。
需要注意的是，此类硬件改装存在较高风险。由于实际功耗远超设计规格，若散热措施不到位，极易引发过热问题，可能造成元件损坏或系统不稳定。此外，任何对内部硬件的非官方修改都将导致产品保修失效，因此不建议普通用户尝试。
