当前正值“十五五”规划谋篇布局的关键时期，也是推动高质量发展的攻坚阶段。企业在这样的历史节点，如何通过技术突破与转型升级，切实服务国家战略、赋能实体经济、引领产业创新，已然成为亟需回答的时代之问。
为探寻这一命题的答案，金融界特别策划推出“聚焦高质量发展，共绘十五五新蓝图”系列专题，旨在通过“政策引导+企业实践+专家解读”三维联动，构建兼具前瞻性、实践性与影响力的“十五五”主题内容体系。通过展示转型成果、促进跨界合作，该专题致力于帮助企业把握政策机遇，推动产业链、创新链与资金链的深度融合。
本文作为该系列的开篇之作，聚焦新型显示领域的代表企业维信诺。该企业凭借自主研发的ViP技术（维信诺智能像素化技术Visionox intelligent Pixelization），不仅突破了传统AMOLED制造工艺的长期瓶颈，更在全球显示产业变革中抢占了先机，为中国从“显示大国”迈向“显示强国”提供了有力支撑。
在“十五五”规划谋篇布局的关键时期，我国高科技产业正从规模扩张迈向质量跃升，迫切需要实现在关键技术领域的自主可控与引领性突破。
作为我国新型显示领域的领军企业，维信诺（Visionox）以自主研发的ViP技术为核心突破点，不仅彻底改变了传统AMOLED制造路径的局限，更在全球显示产业变革中率先破局。这一突破性进展，为助力我国显示产业实现跨越式发展注入了强劲动力。
突破FMM技术瓶颈：ViP技术实现性能“倍增式”跃升
长期以来，全球AMOLED产业高度依赖精细金属掩模版（FMM）及蒸镀工艺路线。这一技术路径不仅存在材料利用率普遍偏低（普遍低于30%）的问题，还因受限于FMM在大尺寸基板上的形变难题，难以向更高世代产线延伸，严重制约了OLED在中大尺寸领域的规模化应用。更为关键的是，FMM核心技术及产能长期被海外企业垄断，形成了制约我国显示产业链安全的关键环节。
为打破这一困局，维信诺于2024年5月正式推出ViP技术。该技术开创性地将半导体光刻工艺引入AMOLED像素图形化制造，实现了对FMM蒸镀路线的根本性革新。通过曝光与刻蚀工艺精准形成红、绿、蓝子像素，ViP技术彻底摆脱了对FMM工艺的依赖。这不仅有效规避了海外企业在FMM领域的技术封锁，更在工艺精度、生产效率和产品性能上实现了全面提升。

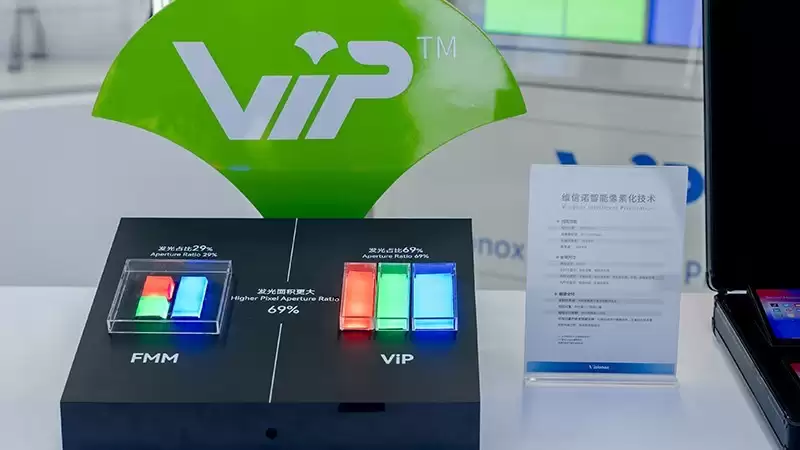

技术突破的核心价值在于其带来的“倍增式”性能跃升。传统FMM AMOLED的加工精度普遍不足800ppi，而ViP技术方案能够稳定实现高达1700ppi的像素密度。这一突破为AR/VR等近眼显示设备克服“纱窗效应”提供了理想的解决方案。同时，ViP技术将有效发光面积（开口率）从传统AMOLED的约29%大幅提升至69%。结合Tandem叠层器件结构，可使面板在亮度或寿命上获得数量级提升——最高可实现常规FMM AMOLED 4倍的峰值亮度或6倍的使用寿命，并且这两项优势可根据终端需求灵活取舍。
重塑产业生态格局：从技术创新到战略破局
量产进程的稳步推进，是ViP技术从实验室走向产业化的重要里程碑。2024年12月15日，维信诺ViP AMOLED量产项目首片模组成功点亮，标志着无FMM光刻技术路线首次实现可行性落地。2025年10月，全球首条搭载ViP技术的G8.6代AMOLED生产线在合肥顺利全面封顶。
ViP技术的深远影响更体现在其对整个产业生态的重构。传统OLED工厂受限于FMM定制周期长、成本高等问题，而ViP技术凭借光刻工艺的设计自由度，使单一工厂可灵活生产从1英寸智能穿戴到4X英寸车载显示的全尺寸产品，显著提升了产线利用率和运营弹性。
更具战略意义的是，ViP技术有望突破基于FMM的全球专利壁垒。长期以来，海外企业凭借FMM相关专利构筑了严密的技术护城河。ViP作为全新技术路径，打破了原有知识产权体系，为我国显示产业赢得了战略主动权。
面向“十五五”发展新阶段，ViP技术将成为推动“AMOLED+”全场景应用时代的核心引擎。随着G8.6代AMOLED产线的加速推进，ViP技术有望在此期间实现大规模商业化应用，助力我国在高端显示领域实现从“跟跑”到“并跑”再到“领跑”的历史性跨越。
维信诺ViP技术的重大突破，不仅是一项工艺创新，更是一次产业生态的重构。它用中国智慧破解了全球显示产业共性难题，彰显了我国科技企业在全球价值链中攀升的决心与能力。在“十五五”高质量发展的新征程上，这样的核心技术突破，正是中国智造迈向全球价值链高端的坚实基石。
