2025年10月26日，一款备受期待的旗舰显卡在专业维修领域引发了轩然大波。从业十余年的资深硬件工程师公开指出，该型号存在重大设计缺陷，甚至将其称为"图形处理器史上最失败的设计之一"。

在一段详细的拆解演示中，工程师揭示了这款显卡无法修复的根本原因——关键内部连接结构损坏，且市面没有任何可替换的配件。这台故障设备是某品牌公版旗舰型号，用户在加装第三方水冷散热装置后，设备随即失去视频输出功能。

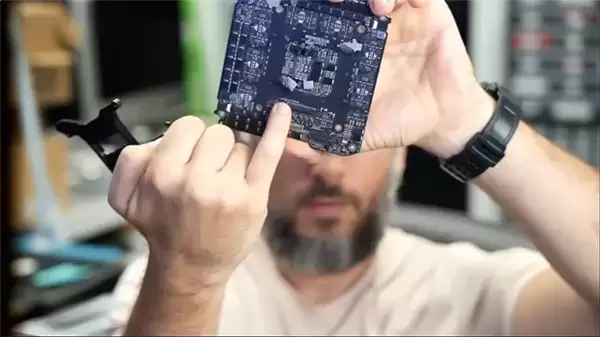

全面检测显示，所有电气触点与电压通道均运行正常，但屏幕始终无信号响应。问题最终被锁定在显卡内部一处隐蔽的板对板连接器上。该显卡采用分体式双模块构造，主电路板与PCIe接口模块通过一条柔性电路连接器相连。

技术人员将这一连接结构描述为极其脆弱，并批评此类设计大幅增加了潜在故障风险："每一个多余的连接环节都可能成为失效点，这款产品正是如此。"他进一步说明，显卡在安装水冷头过程中产生的轻微应力，很可能已导致该连接器物理损伤。

经过逐一排查，确认仅此连接器出现损坏，电路板其他区域未见异常。这位专家明确表示："用户安装水冷后设备失效，原因正是此处的物理破坏。这是唯一可见的损伤，也是问题根源。"

更令人担忧的是，这一关键连接组件并未向市场单独供应，一旦损毁便无法进行有效更换。"我搜索了所有渠道，都无法获得该连接器的替换件。这意味着一旦损坏，整张显卡将彻底报废。"他质疑这种分体设计的实际意义，并发出强烈警示：切勿自行拆卸该型号公版显卡。

最后，他郑重建议现有用户避免任何形式的拆解操作："只要设备尚能运行，就不要打开它。对于这款公版型号，我会选择彻底远离。"
