半导体材料的进化史始终伴随着人类科技的飞跃。从硅基半导体支撑起计算机革命的黎明，到光电子与新能源时代的新型材料涌现，每个世代的更迭都在通信、能源和计算领域创造了颠覆性突破。

纵观前四代半导体材料的特性及应用变革，不仅能够理清技术发展的历史轨迹，更能为预测第五代半导体的演进方向提供重要参考。

半导体材料的四代蜕变

第一代半导体以硅(Si)和锗(Ge)为代表，奠定了现代电子工业的基础。硅凭借1.12eV的理想禁带宽度和优异的工艺成熟度，在全球集成电路领域确立了不可撼动的霸主地位。

第二代化合物半导体如砷化镓(GaAs)和磷化铟(InP)，凭借超高频特性突破了硅材料的物理极限，成为5G毫米波通信和光纤网络的核心材料。

进入21世纪，氮化镓(GaN)和碳化硅(SiC)引领的第三代半导体崭露头角。这些宽禁带材料在高温、高频及大功率场景展现卓越性能，推动着新能源汽车和5G基站等尖端应用的快速发展。

当前最前沿的第四代半导体则分为两大类：以氧化镓为代表的超宽禁带半导体和锑化物窄禁带半导体，为未来技术发展开辟了新航道。

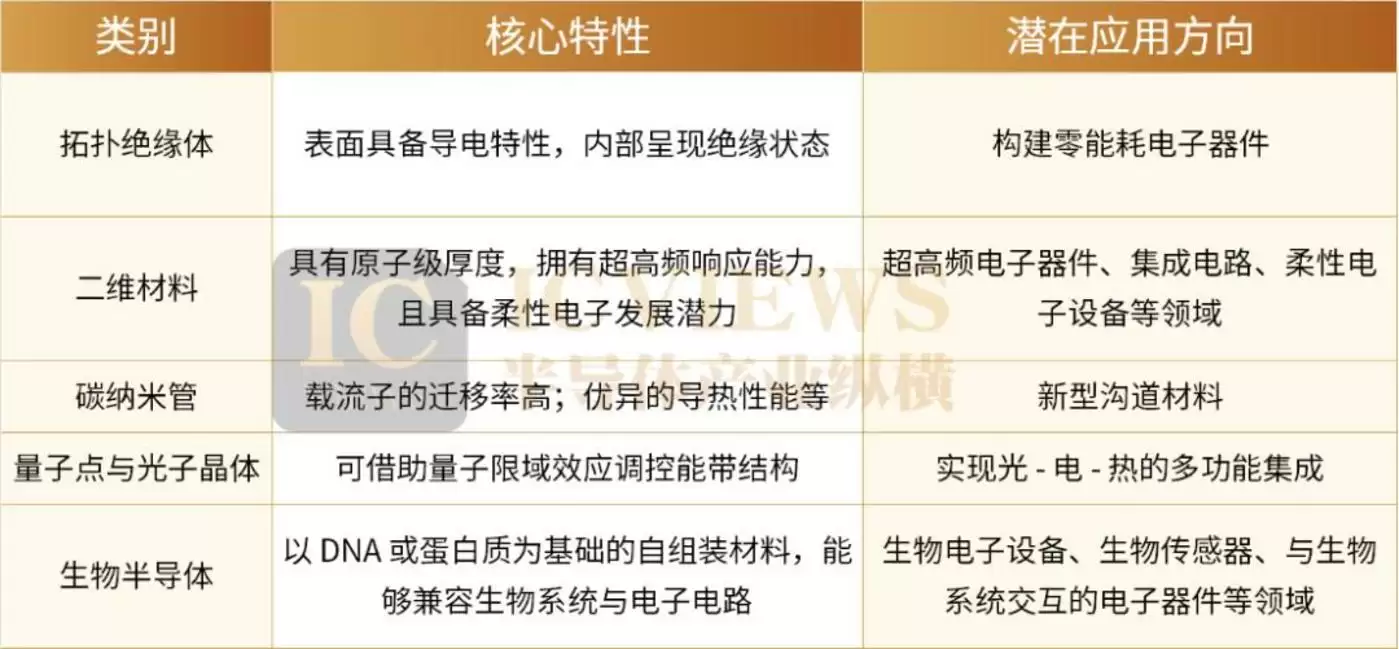

第五代半导体的候选者

拓扑绝缘体以其独特的量子特性成为革命性材料。其"体相绝缘-表面导电"的电子结构有望实现零能耗电子器件，碲化铋(Bi₂Te₃)等材料的研发突破为自旋电子学和量子计算带来全新可能。

二维半导体材料正突破摩尔定律的物理极限。复旦大学团队最新研制的5900晶体管二维芯片"无极(WUJI)"，标志着我国在新一代芯片材料应用上取得领先优势。

碳纳米管(CNTs)以其弹道输运特性和超高载流子迁移率，成为沟道材料的理想选择。MIT团队搭建的14000碳管16位微处理器，展现出与传统硅基芯片抗衡的潜力。

量子点与光子晶体的结合开创了光电集成的新方向，这些纳米级材料通过精确控制光的发射与传输，正在重塑光计算技术的发展路径。

生物半导体则开辟了生物与电子融合的新赛道。蛋白质存储器和DNA计算等前沿研究虽然尚处实验室阶段，却为生物医学检测和穿戴式设备带来无限想象空间。

第五代半导体的角逐才刚刚开始。尽管各类候选材料仍需攻克诸多技术壁垒，但随着研究持续深入，这些突破性技术必将推动通信、能源、计算和医疗领域实现新一轮质的飞跃。
