10月9日最新消息，Intel正式发布了采用18A工艺的首款处理器Panther Lake，首批公布的主要是架构层面的技术创新。欲了解完整技术参数，可以参考我们的深度评测报告。
这款Panther Lake处理器主打移动计算市场，将接替现有的Lunar Lake和Arrow Lake-H产品线。核心配置最高可达16核，在同功耗条件下实现单核性能10%的提升，其中最亮眼的是能效表现——单线程能效提升40%，多线程性能则提升50%，或者在保持性能的前提下降低30%的功耗。
不过要说最具突破性的创新，莫过于GPU架构的升级。Panther Lake首次采用了Xe3图形架构，并提供了双版本GPU方案：基于Intel 3工艺的4单元版本，以及采用台积电N3工艺打造的12单元高端版本，二者在硬件配置上也存在显著差异。

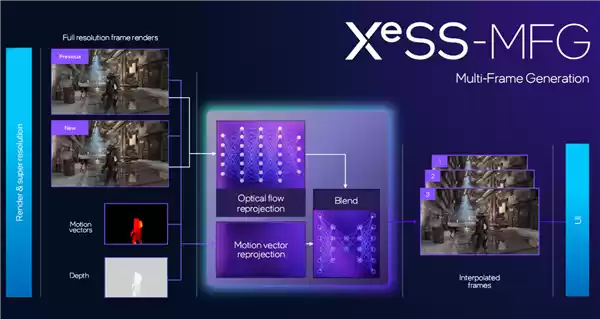

Xe3架构的重大升级在于引入了多帧生成技术XeSS3（又称XeSS MFG），这项技术与NVIDIA的DLSS4类似，却比AMD更早实现商用。值得关注的是，XeSS MFG无需依赖特定硬件单元，完全基于AI算法和XMX指令集实现，这意味着该技术理论上也适用于Intel的旧款显卡。
不过目前XeSS MFG将优先支持Panther Lake平台，其他处理器的适配还需等待后续更新。
这项技术的普及意味着轻薄本市场将迎来重大变革——搭载核显的超薄笔记本也能获得出色的游戏体验。据官方数据，XeSS MFG最高可带来4倍的性能提升。
在实际演示环节，Intel展示了即将发布的游戏Painkiller的运行效果：12单元版本GPU在原生1080p分辨率下帧率为45-50fps，而开启XeSS MFG后帧数直接飙升至200fps以上。
更令人惊喜的是画质表现——现场媒体在比较后发现两者的视觉效果几乎没有差别，延迟控制同样出色。这得益于XeSS MFG配套的低延迟技术，整体游戏体验获得了显著提升。
