芯片行业掀起重磅合作：英伟达与英特尔强强联手

这场战略合作的核心在于整合AI加速计算与x86生态优势，其中NVIDIA NVLink技术的互联能力成为关键支撑。这项曾经与PCIe竞争的高速互连方案，随着英特尔的加入获得了更广阔的发展空间。

相较于英特尔主导多年的PCIe标准，NVLink在带宽和延迟方面展现出显著优势，特别是在AI训练和高性能计算领域。这种差异正在动摇PCIe技术路线的市场地位。

值得注意的是，作为PCIe标准的创始者，英特尔转而支持NVLink的做法颇具象征意义。这种技术路线的转变如果持续推进，不仅将重塑CPU与GPU的互联方式，还可能对依赖PCIe高速信号补偿的Retimer芯片产业产生深远影响。

在这场技术变革中，英伟达通过合作拓展了AI基础设施的x86生态，英特尔则借助定制化产品扩大了在高性能计算领域的影响力。而对于那些依靠PCIe信号补偿技术立足市场的Retimer芯片厂商来说，这无疑是一场严峻的挑战。

Retimer芯片的技术基础

要理解Retimer芯片的重要性，首先要了解PCIe总线的工作原理。

PCIe总线作为计算机硬件间的数据通道，其传输速度直接影响系统性能。随着计算需求的提升，PCIe标准也在持续迭代。英特尔在2001年提出的PCIe协议，已经成为新一代总线标准的主导者。

尤其在AI算力爆发的背景下，PCIe标准快速演进，传输速率从PCIe 3.0的8GT/s提升到PCIe 6.0的64GT/s。然而速度提升带来了信号衰减的新挑战——PCIe 5.0的信号损耗已达36dB，远超PCIe 3.0的22dB。

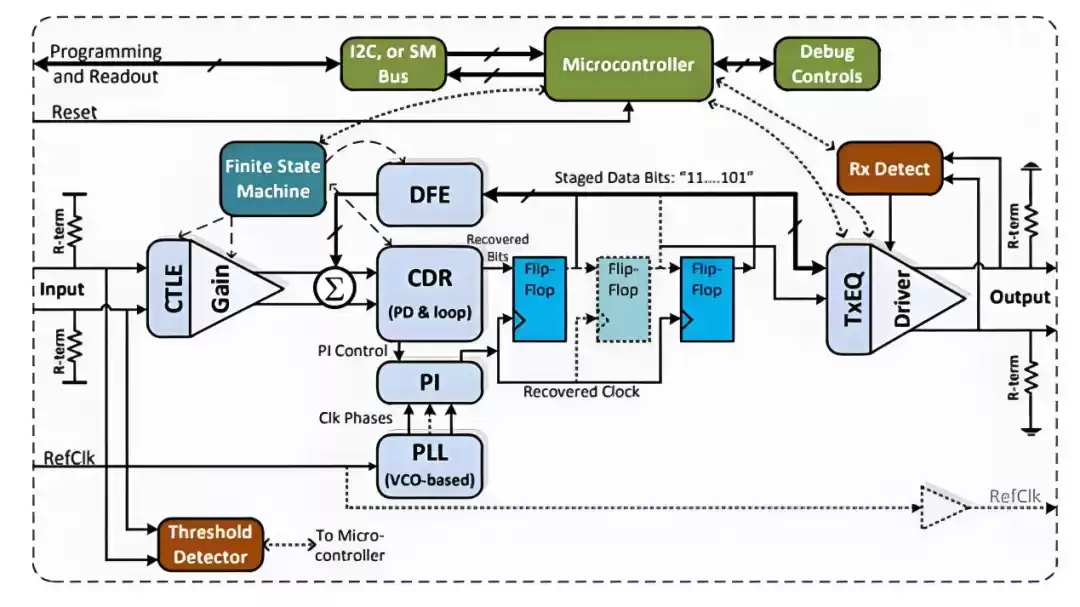

Retimer芯片应运而生。这款混合信号芯片能够校正信号时序和相位偏差，显著提升高速数据传输的稳定性和传输距离。

Retimer芯片的优势在于其灵活的使用方式和良好的兼容性，能够支持PCIe和CXL等多种协议。这使得它在通用服务器和AI服务器市场都具有重要价值。

在通用服务器领域，随着PCIe 5.0及以上标准的普及，每台服务器通常需要2-4颗Retimer芯片。而在AI服务器中，这个需求更加突出——一台配备8块GPU的主流AI服务器可能需要多达16颗PCIe 5.0 Retimer芯片。

市场竞争格局与发展态势

Retimer芯片市场呈现"双雄争霸、多元竞争"的局面。

AsteraLabs和澜起科技占据高端市场主导地位，前者凭借PCIe 5.0的先发优势，后者则依靠国产替代的快速发展。传统厂商如谱瑞、IDT继续保持技术优势，而TI、Microchip等巨头则在中低端市场拥有稳固地位。

各厂商的技术路线各有特色：谱瑞已形成完整的PCIe 3.0-5.0产品线；IDT在定时芯片领域的技术积累深厚；AsteraLabs创新的"Smart Retimer"设计赢得了市场青睐；澜起科技则从内存接口芯片成功跨界，快速提升市场份额。

预计到2025年，全球PCIe Retimer芯片市场规模将达到18亿美元。这个与AI算力和服务器发展紧密相连的市场，一度被认为是半导体产业中的"黄金赛道"。

技术变革带来的市场转变

英伟达与英特尔的战略合作可能引发Retimer芯片市场的深刻变化。

NVLink技术展现出碾压性优势——第五代NVLink的总带宽达1.8TB/s，是PCIe Gen5的14倍以上。以英伟达GB200 NVL72机架系统为例，576个GPU通过NVLink实现超1PB/s的全域带宽，完全不需要信号补偿芯片。

英伟达在AI算力市场的统治地位进一步强化了这一趋势。数据中心开始转向NVLink架构，个人计算领域也越来越依赖集成GPU的SoC解决方案。

Retimer芯片的核心价值在于信号放大。但随着主板设计的改变和传输距离的缩短，其市场需求可能发生结构性变化。

未来发展展望

尽管NVLink技术带来了挑战，但PCIe Retimer仍有其独特的市场空间。

在长距离传输和复杂网络拓扑场景中，Retimer芯片依然是保障信号完整性的关键技术。非GPU设备的互连、SSD和网卡的高速连接等应用领域，仍然需要Retimer芯片的支持。

这场由两大芯片巨头推动的技术变革，虽然改变了市场格局，但并未完全颠覆Retimer芯片的价值。在可预见的未来，它仍将是高性能计算网络中不可或缺的重要组成部分。
