虽然三星的HBM4尚处于英伟达验证阶段，但在技术日新月异的存储领域，上周五（9月19日）传来重大突破——三星12层HBM3E成功通过英伟达认证测试，这意味着三星即将跻身英伟达HBM核心供应商行列，为全球AI算力基建注入新鲜血液。
这场认证无疑在半导体行业掀起巨浪。AI浪潮不仅推动着大模型和算力芯片的创新发展，更将内存需求推至前所未有的高度。作为关键支撑技术，高带宽内存（HBM）已悄然成为AI硬件生态中的"隐形支柱"。从英伟达A100到H200系列GPU的爆发式增长，再到各类大模型的快速迭代，HBM都扮演着不可或缺的角色。

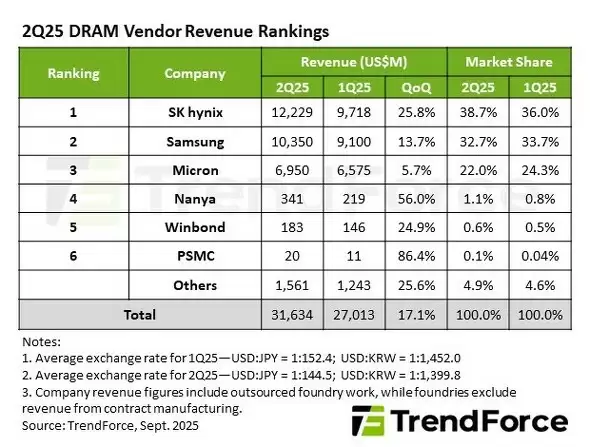

然而，HBM的火热供应也带来了"甜蜜的烦恼"。这种技术壁垒高、良率低的存储产品已成为半导体界的"硬通货"，让主要供应商SK海力士成功超越三星，登顶全球存储芯片制造商榜首。
HBM的容量困境与HBF的战略机遇

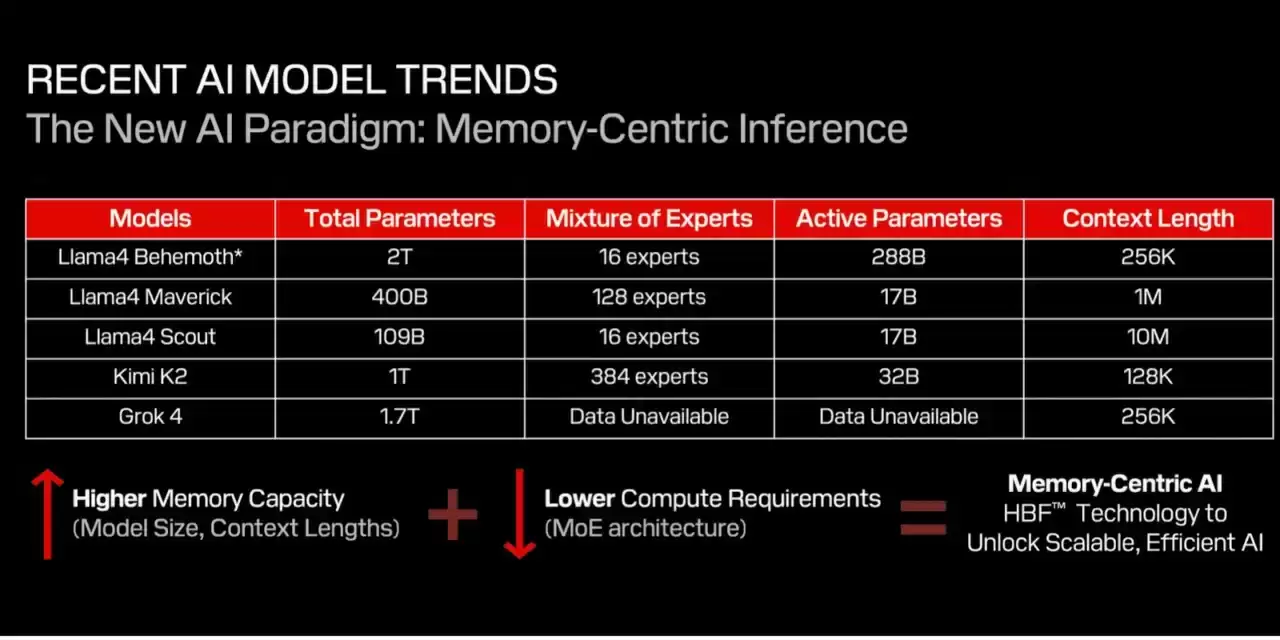

随着AI模型参数量的爆炸式增长，HBM在速度和带宽优势之外，正面临严峻的容量瓶颈。即便SK海力士即将量产的HBM4单封装最大容量将提升至36GB（后续计划扩展至64GB），面对动辄上千亿参数的大模型仍显捉襟见肘。尤其当DeepSeek等MoE（混合专家）模型降低算力需求后，内存墙问题更加凸显。
在这样的大背景下，被誉为"HBM之父"的韩国科学技术研究院金正浩教授近期给出了前瞻性判断：下一代存储技术的竞争焦点将转向高带宽闪存（HBF）。这一预测并非空穴来风，存储巨头SK海力士已与闪存龙头企业闪迪达成战略合作，共同推进HBF技术的研发与标准化进程。
从内存堆叠到闪存堆叠的技术变革
要理解HBF的创新价值，首先需要把握HBM的技术特性。作为GPU专用高性能内存，HBM通过立体堆叠DRAM芯片与超宽互连设计，实现了远超传统DDR内存的传输速度。比如英伟达H200搭载的HBM3e，其单卡内存带宽高达4.8TB/s。

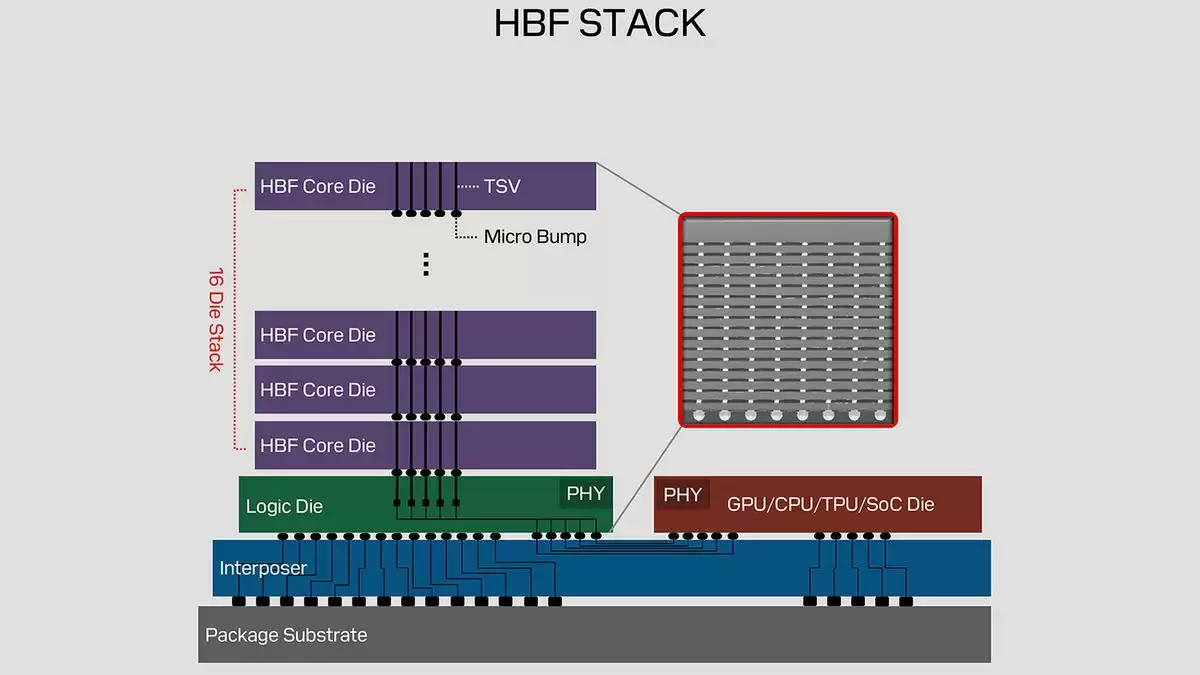

然而，这种高端存储方案面临着成本高企、产能受限等现实挑战。作为应对方案，HBF创新性地采用NAND闪存堆叠技术，既保留了HBM高带宽特性，又显著提升了存储密度。其核心思路并非取代HBM，而是构建互补型存储架构：HBM继续处理时延敏感的关键任务，HBF则负责存储模型权重等需要大容量的数据组件。
实际上，金正浩教授早在今年9月初的演讲中就指出，AI发展已从算力中心转向内存中心。在数据吞吐成为关键瓶颈的当下，HBF以其优异的单位成本存储能力和规模化潜力，有望成为突破容量天花板的重要解决方案。
产业生态的协同创新
技术预测的背后是扎实的产业实践。在今年8月举办的第14届FMS存储器峰会上，闪迪首次披露了HBF研发进展。通过与SK海力士的战略合作，双方将优势互补：SK海力士贡献先进的3D堆叠封装工艺，闪迪则提供突破性的键合技术。值得一提的是，HBF在设计上针对AI推理场景做了特别优化，充分发挥闪存在读密集型应用中的性能优势。
随着上下文窗口的不断扩展，AI系统对存储容量提出了更高要求。HBF的出现恰好填补了这一需求缺口，为突破万亿参数大关铺平了道路。
从数据中心到边缘计算的革命性影响
根据闪迪与SK海力士的路线图，首款HBF样品预计在2026年下半年问世，商用产品可能在2027年初面市。这种新技术将首先应用于高性能计算领域，比如为NVIDIA H200等专业GPU提供存储扩容方案，显著提升模型装载效率并降低I/O延迟。
更值得期待的是，HBF技术将逐步渗透至消费电子领域。在当前AI PC、AI手机等终端设备难以本地部署大模型的困境下，HBF通过小型化封装技术，有望让终端设备获得处理数十亿参数模型的能力，推动离线AI应用的普及。
相比HBM的高成本、高功耗特性，HBF凭借更高存储密度和更低单位成本，将成为推动消费级AI设备发展的关键推手。这不仅关乎技术演进，更是重塑AI应用生态的重要契机。
展望：存储技术的未来图景
从HBM到HBF的技术迭代，反映了AI发展对存储系统提出的一系列革命性要求。在这个数据驱动的时代，存储介质已不仅仅是辅助组件，而是决定AI发展维度的重要基石。
HBF的价值在于其精准把握了AI应用在容量与带宽间的平衡点，为突破现有存储瓶颈提供了创新解决方案。当这项技术与现有HBM形成互补优势，AI硬件生态将迎来全新发展维度。
站在技术革新的临界点，我们有必要思考：
- HBF能否如同HBM般成为行业标配？
- 从数据中心到消费终端的扩展路径是否通畅？
- 当存储瓶颈被突破后，AI发展的下一个制约因素会是什么？
这些问题答案有望在2027年HBF商用产品面世时逐步揭晓。但可以确定的是，定义AI未来的不仅是算力军备竞赛，存储技术的创新同样至关重要。这场改变计算范式的新赛跑，才刚刚拉开序幕。
