通过采用super vlan技术对vlan进行聚合,能够有效缓解核心交换设备上vlan接口数量不足的问题。那么,在实际网络环境中应如何部署?下面将详细介绍具体的实施步骤与实际操作经验。

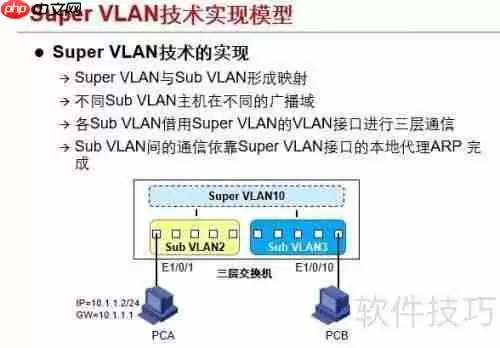

1、 普通VLAN中同时包含逻辑和物理接口,而Super VLAN则实现了这两者的分离。Sub VLAN负责映射物理接口,Super VLAN允许多个Sub VLAN共享同一个逻辑接口,从而实现资源的高效利用并提升网络性能。

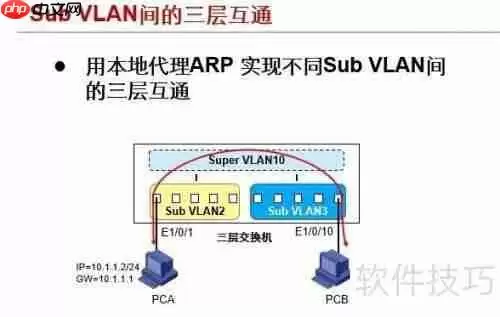

2、 在启用Super VLAN功能后,不同Sub VLAN内的主机可通过本地代理ARP实现互通。图中展示了PCA与PCB之间的数据报文交互过程。

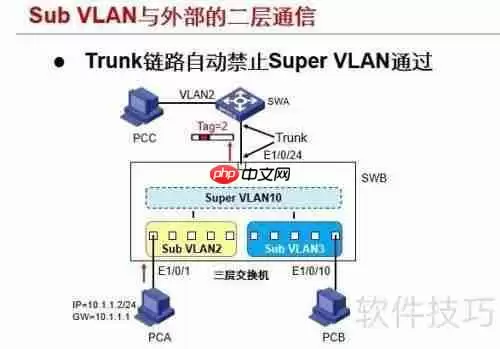

3、 当在交换机上启用Super VLAN功能后,Trunk链路会自动阻止Super VLAN的数据流量。如图所示,对于交换机SWA而言,只有SWB上的VLAN2和VLAN3是有效的,而VLAN10并不存在。

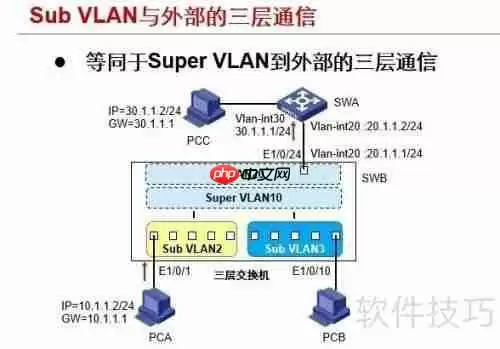

4、 图中展示了SWA与SWB的VLAN划分情况以及各台PC的IP地址分配。Sub VLAN 2和Sub VLAN 3在对外进行三层通信时,其作用等同于Super VLAN 10的三层通信功能。

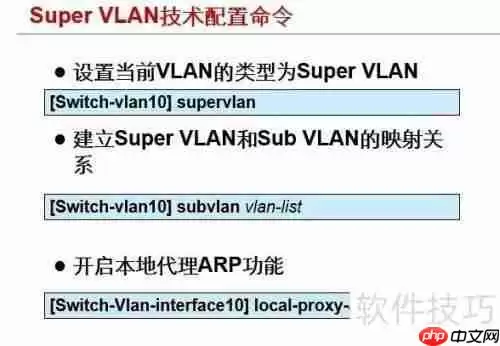

5、 在VLAN视图下输入相关命令,可将当前VLAN设置为Super VLAN类型。默认情况下,用户所创建的VLAN并非Super VLAN。在配置Super VLAN所包含的Sub VLAN前,需确保这些Sub VLAN已经存在,详情见下图。

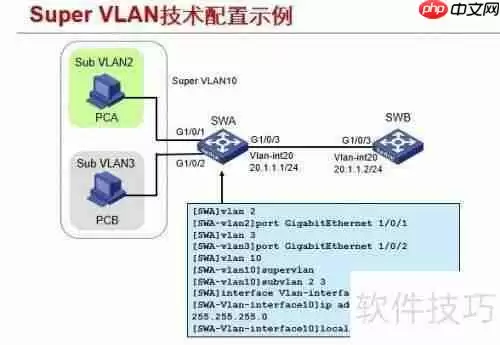

6、 示例中,PCA与PCB分别位于SWA的Sub VLAN 2与Sub VLAN 3内,SWA上的VLAN 10被定义为Super VLAN。按照图示进行配置,希望本例能为大家提供一定参考价值。
