在绘制cad图纸的过程中，大家或许都会碰到这样的情况：多种类型的线路，比如电源线p、电话线t、信号线s、广播线b等，如果仅仅用普通的直线来表示，可能会显得不够清晰明了。尽管可以利用单点划线、双点划线、虚线等多种线型加以区分，但有没有一种更为直观的表现形式呢？答案是肯定的。我们完全可以借助带有字符标记的线型来表示各种线路（而不是像传统方法那样通过中断直线插入文字，那样操作起来相当麻烦）。例如，信号线就可以采用这种表示方式，既简单又直观，从而大幅提升图纸的易读性。

1、 下面以信号线S为例进行详细说明：

2、 首先创建一个名为信号线的新.lin文件。

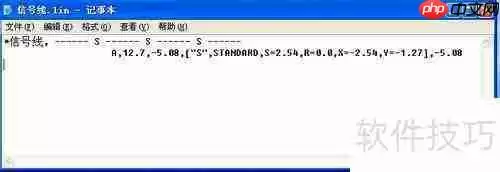

3、 打开记事本，编辑此文件，输入如下内容（可以直接复制粘贴）。

4、 将记事本中的txt后缀修改为lin，例如生成名为信号线.lin的文件。

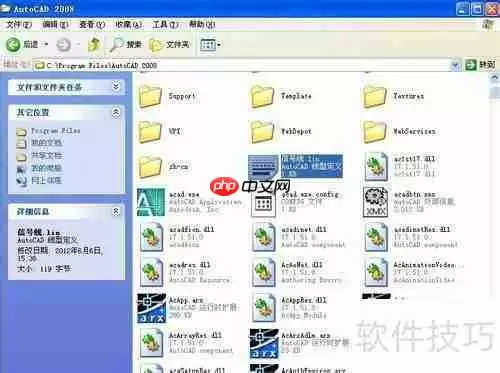

5、 把生成的信号线.lin文件复制到AutoCAD2008软件的安装目录下。

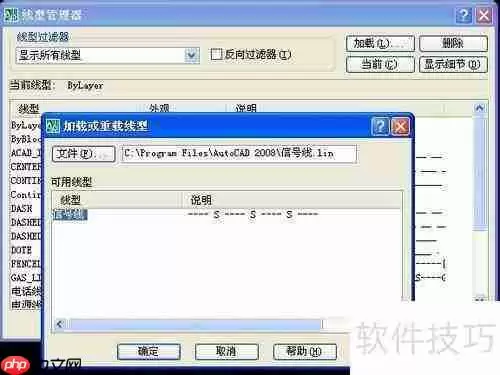

6、 在启动AutoCAD2008之后，依次点击格式与线型，这将打开一个对话框。在这个对话框里点击加载按钮，接着会出现一个新对话框，从中选择文件并加载先前制作好的信号线.lin文件（它应该位于AutoCAD2008的安装目录里）。当加载成功后，勾选信号线选项，然后点击确定完成配置。

7、 建立新的图层，并选择刚才加载的信号线。

8、 按照正常的绘图流程进行操作，就能得到想要的线型效果。
