solidworks中的钣金工具专门用来构建钣金组件，其展开功能可以迅速将钣金零件转换成下料图。本文重点讲解这一操作流程。

1、 新建零件文件，开始绘制草图。

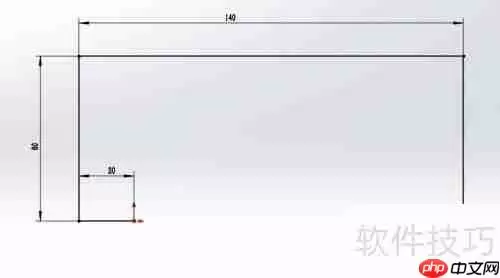

2、 按照指定尺寸，绘制出所需钣金的草图。

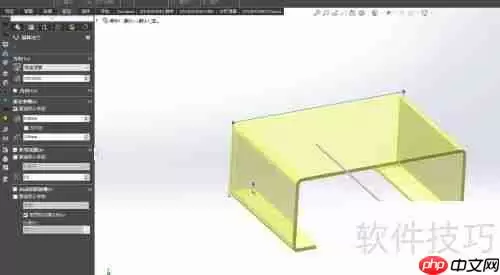

3、 应用薄片命令，生成钣金实体。

4、 配置参数，设定厚度3毫米，深度100毫米。

5、 构建完成后，在底部加工出六个圆形通孔。

6、 对顶部实施切削处理，形成减重槽口。

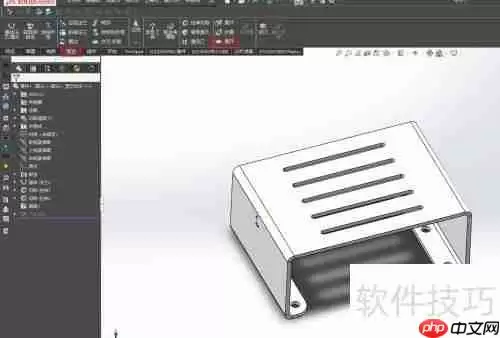

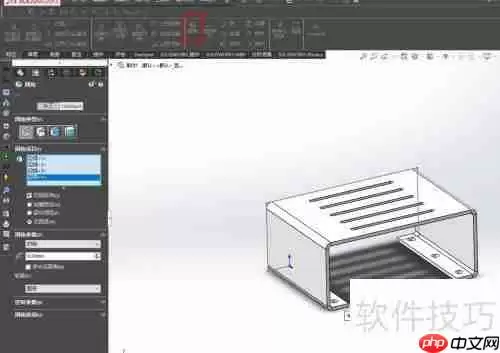

7、 启用圆角工具，打磨钣金边角的锐利部分。

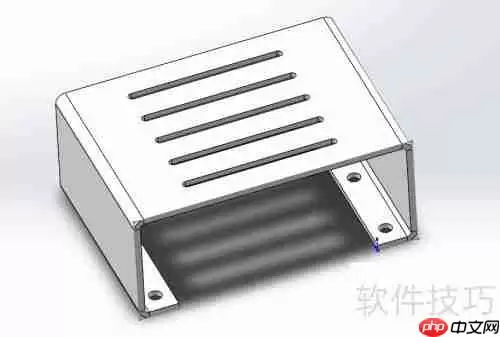

8、 完成钣金结构的设计。

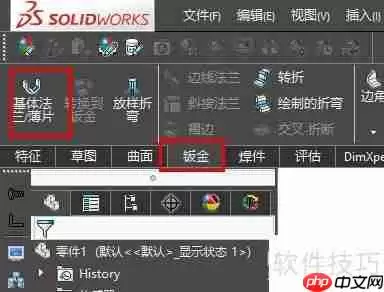

9、 在指定位置寻找并调用展开命令。

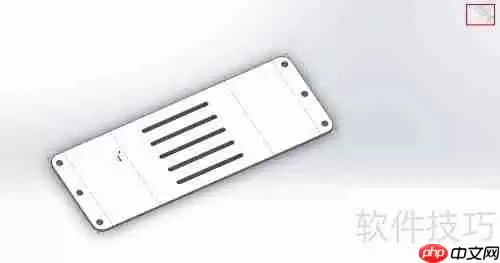

10、 展开后呈现如下效果。

11、 得到一块厚度恒定为3毫米的板材，并标注了折弯线。

12、 右上角设有返回按钮，点击可切换回钣金视图。

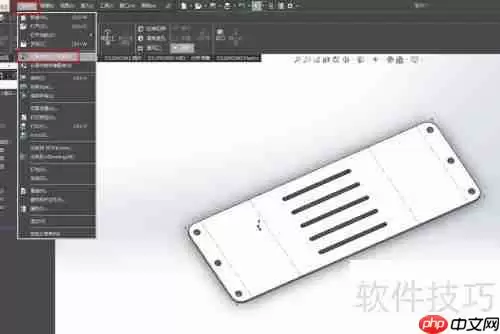

13、 在展开状态下制作工程图。

14、 将平面图移入图纸区域，调整比例至1：1，完成下料图的绘制。

15、 至此，钣金零件已成功转化为下料图。
